Betriebsanleitung
Wasserundurchlässigkeitsprüfer
1
Motzener Str. 26b
DE - 12277 Berlin
Tel. +49(0)30/7109645-0
Fax +49(0)30/7109645-97
www.testing.de
2.0408 WUP 3-M
2.0410 WUP 6-M
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TESTING 2.0407 WUP 3
Inhaltszusammenfassung für TESTING 2.0407 WUP 3

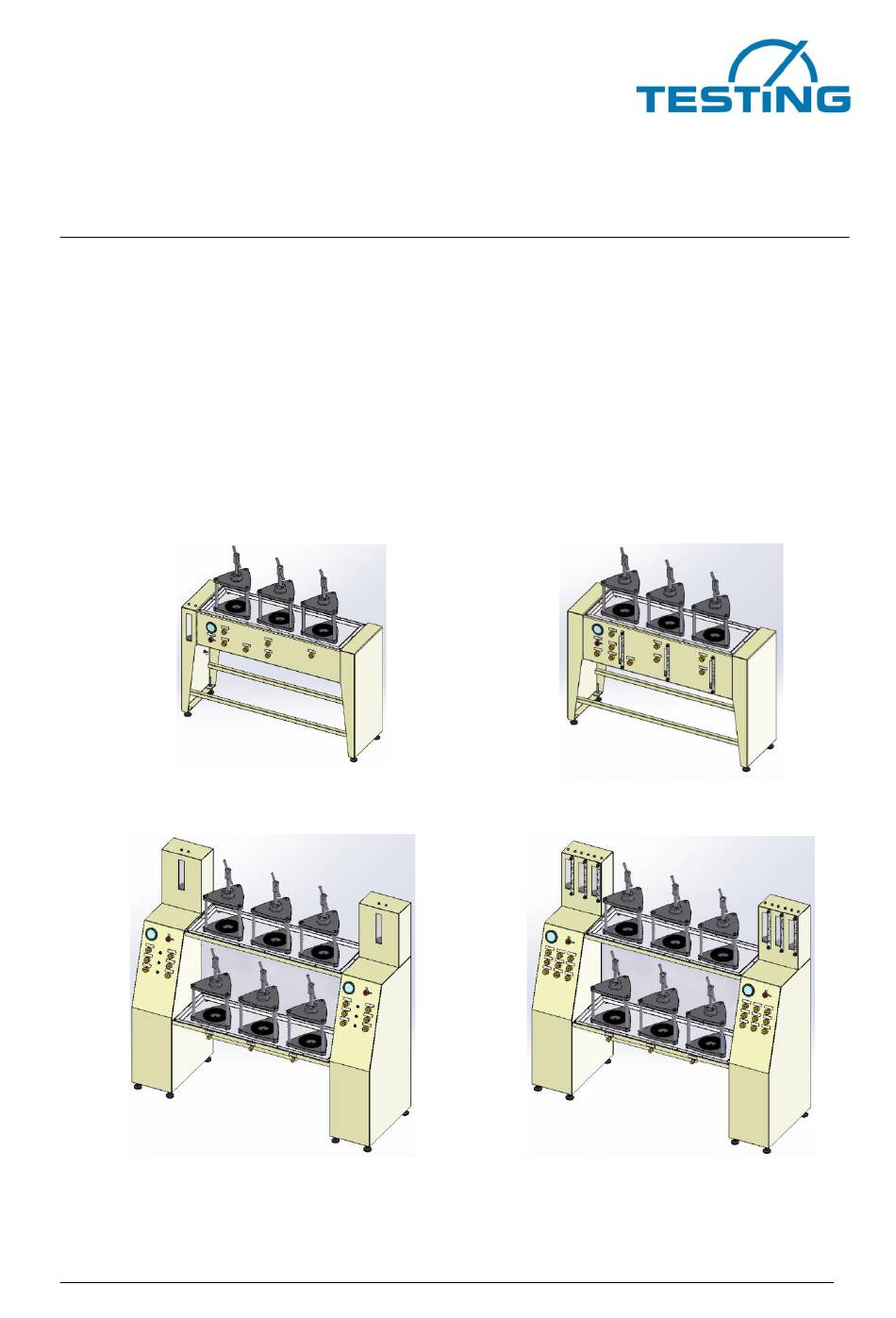

- Seite 1 TESTING Bluhm & Feuerherdt GmbH Herstellung und Vertrieb von Baustoffprüfgeräten Motzener Str. 26b DE - 12277 Berlin Tel. +49(0)30/7109645-0 Fax +49(0)30/7109645-97 www.testing.de Betriebsanleitung Wasserundurchlässigkeitsprüfer mit/ohne quantitative Wassereindringmessung 2.0407 WUP 3 2.0408 WUP 3-M 2.0409 WUP 6 2.0410 WUP 6-M...
-
Seite 2: Inhaltsverzeichnis
Wasserundurchlässigkeitsprüfer 2.0407 / 2.0408 / 2.0409 / 2.0410 Stellenwert der Betriebsanleitung Vor dem Betreiben des Wasserundurchlässigkeitsprüfers muss die Betriebsanleitung ge- lesen und verstanden werden. Inhaltsverzeichnis Seiten Grundlegende Hinweise ..................3 Kennzeichnung ....................3 Bestimmungsgemäße Verwendung ..............3 Sachwidrige Verwendung ................... 3 Technische Beschreibung der WU-Anlage ............ -
Seite 3: Grundlegende Hinweise
Wasserundurchlässigkeitsprüfer 2.0407 / 2.0408 / 2.0409 / 2.0410 Grundlegende Hinweise Kennzeichnung Kennzeichnung des Herstellers: siehe 1. Seite der Betriebsanleitung Gerätekenneichung: siehe Kennzeichnungsschild am Gerät Bestimmungsgemäße Verwendung Diese Beschreibung enthält die erforderlichen Informationen für den bestimmungsgemä- ßen Gebrauch der darin beschriebenen Produkte. Sie wendet sich an technisch qualifi- ziertes Personal. -
Seite 4: Technische Beschreibung Der Wu-Anlage
Wasserundurchlässigkeitsprüfer 2.0407 / 2.0408 / 2.0409 / 2.0410 Diese Betriebsanleitung enthält Sicherheitshinweise, die zu befolgen sind, damit die Ge- fahr durch Tod, Verletzung, Beschädigung der Ausrüstung oder nichtfachgerechtem Ser- vice ausgeschlossen wird. Sie haben folgende Bedeutung: Achtung Dieser Warnhinweis weist auf Gefahren hin, die zu Sachschäden füh- ren können. -
Seite 5: Empfang, Transport
Wasserundurchlässigkeitsprüfer 2.0407 / 2.0408 / 2.0409 / 2.0410 Ausgenommen von dieser Garantie sind Verschleißteile. Nur bei Einhaltung der Vorgaben dieser Betriebsanleitung und bei bestimmungsgemäßem Einsatz garantiert der Hersteller einen störungsfreien Betrieb. Der Hersteller haftet nicht für Schäden, die sich aus der zweckentfremdeten Nutzung des Produktes oder der Missachtung von Vorgaben und Verhaltensregeln dieser Betriebsan- leitung ergeben. -
Seite 6: Entfernen Der Transportverpackung
Wasserundurchlässigkeitsprüfer 2.0407 / 2.0408 / 2.0409 / 2.0410 Der Transport von Hand wird aufgrund des Eigengewichts nicht empfohlen. Ein Umschlingen mit Seilen oder ähnlichen Anschlagmitteln ist nur dann zulässig, wenn sichergestellt ist, dass keine seitlichen Krafteinwirkungen auf den Verschlag und damit eventuell auch auf Teile der WU-Anlage ausgeübt werden. -
Seite 7: Grundlegende Sicherheitshinweise
Wasserundurchlässigkeitsprüfer 2.0407 / 2.0408 / 2.0409 / 2.0410 Grundlegende Sicherheitshinweise Verpflichtung des Betreibers Mit der selbständigen Bedienung der WU-Anlage dürfen nur Personen betraut werden die das 18. Lebensjahr vollendet haben, in der Bedienung der WU-Anlage unterwiesen wurden und ... -
Seite 8: Lieferumfang
Wasserundurchlässigkeitsprüfer 2.0407 / 2.0408 / 2.0409 / 2.0410 Lieferumfang Wasserundurchlässigkeitsprüfer einschließlich: Einspannvorrichtungen für Probewürfel 150x150x120 200x200x120 mm Gummiringe für Einspannvorrichtungen (standardmäßig für Probewürfel 200x200x120 mm) Schauglas ohne Skala zur Darstellung der Wassereindringung Modelle 2.0407 / 2.0409 Schauglas mit Skala zum Ablesen der quantitativen Wassereindringung Modelle 2.0408 / 2.0410 ... -
Seite 9: Technische Daten
Wasserundurchlässigkeitsprüfer 2.0407 / 2.0408 / 2.0409 / 2.0410 Technische Daten Abmessungen (L x B x H): 2.0407 / 2.0408 1375x450x1280 mm 2.0409 / 2.0410 1750x570x1560 mm Arbeitshöhe: : 2.0407 / 2.0408 ca. 850 mm 2.0409 / 2.0410 ca. 550/ 1110 mm Gewicht: 2.0407 / 2.0408 ca. -
Seite 10: Inbetriebnahme Der Wu-Anlage
Wasserundurchlässigkeitsprüfer 2.0407 / 2.0408 / 2.0409 / 2.0410 Inbetriebnahme der WU-Anlage Aufstellungsort Der Betrieb der WU-Anlage ist ausschließlich in trockenen Räumen zulässig. Es werden normgerechte Laborbedingungen hinsichtlich Umgebungstemperatur und Luft- feuchtigkeit empfohlen. Die WU-Anlage auf einem tragfähigen, ebenen und erschütterungsfreien Untergrund auf- stellen und ausrichten. -
Seite 11: Oberflächenbeschaffenheit Des Prüflings
(auf der linken Rückseite) oder für die unteren 3 Prüfstellen (auf der rechten Rück- seite) separat einzustellen. Für die Überprüfung des effektiv anliegenden Druckes am Prüfstand, kann von der Fa. TESTING Bluhm & Feuerherdt GmbH eine entsprechende Vorrichtung mit Feinmessma- nometer erworben werden. Oberflächenbeschaffenheit des Prüflings Die Oberfläche des Prüflings (auf der zu prüfenden Seite) muss unbedingt sauber und frei... - Seite 12 Wasserundurchlässigkeitsprüfer 2.0407 / 2.0408 / 2.0409 / 2.0410...
-
Seite 13: Außerbetriebnahme
Wasserundurchlässigkeitsprüfer 2.0407 / 2.0408 / 2.0409 / 2.0410 Achtung Die eingebauten Manometer sind keine Feinmessgeräte und zeigen nicht in jedem Fall den korrekten Druck an, sie dienen lediglich zur Kon- trolle der Druckbeaufschlagung. Vom Werk sind normgerechte 0,5 N/mm² voreingestellt. ... -
Seite 14: Reinigung
Wasserundurchlässigkeitsprüfer 2.0407 / 2.0408 / 2.0409 / 2.0410 Reinigung Die WU-Anlage ist nach jedem Prüfvorgang zu reinigen bzw. trocken zu halten. Restwasser in den Schläuchen beeinträchtigt die Funktionsfähigkeit nicht. Störungssuche Fehler: Fehlermerkmal: Maßnahmen: WU-Anlage ist undicht - Kompressor läuft häufig - Lokalisierung des Lecks an bzw. -
Seite 15: Kundendienst
7. Auflage April 2020 10.2 Urheberrecht Das Urheberrecht verbleibt bei der TESTING Bluhm & Feuerherdt GmbH Diese Betriebsanleitung ist nur für den Betreiber und dessen Personal bestimmt. Sie ent- hält Vorgaben und Hinweise, die weder vervielfältigt verbreitet oder ... -
Seite 16: Ersatzteilliste
Wasserundurchlässigkeitsprüfer 2.0407 / 2.0408 / 2.0409 / 2.0410 Ersatzteilliste Pos. Benennung Bestellnummer Bemerkung Gummidichtring WU 100 2.0407.01 Gummidichtring WU 75 2.0407.02 Einspannvorrichtung 2.0407.03 Mit Schlauchanschluss Wasserstandsglas 2.0407.04 Mit Schlauchanschluss Manometer 2.0407-02 Mit Schlauchanschluss Mini-Kugelhahn 2.0407-03 Mit Schlauchanschluss Rückschlagventil Pn-027 Mit Schlauchanschluss Druckregler 2.0407-04 Mit Schlauchanschluss... - Seite 17 EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A Der in der Gemeinschaft niedergelassene Bevollmächtigte Hr. Feuerherdt erklärt hiermit, dass folgendes Produkt Hersteller: TESTING Bluhm & Feuerherdt GmbH Motzener Str. 26b 12277 Berlin Produktbezeichnung: 2.0407 / 2.0408 / 2.0409 / 2.0410 Fabrikat: Seriennummer: Serien-/Typenbezeichnung: Wasserundurchlässigkeitsprüfer...
