Unplugging the connector
Open the locking lever completely by
pressing down the locking hook on
the cover. When pressing the lever to
its pre-setting position, the force
must be applied perpendicular to the
housing's top surface (see fig. 40) to
avoid lever deformation and
malfunction. The locking lever can be
felt to snap into place.
Remove the connector from the
terminal strip.
10 Fastening the wiring harness,
strain relief
Fasten the wiring harness of each
connector at a maximum distance of 100
mm from the connector and at the same
vibration level as the control unit.
To do so, make use of a rubber-sheathed
metal clip or a sufficiently solid cable tie.
© Robert Bosch GmbH 2017. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
© Robert Bosch GmbH 2017. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights
Montagevorschrift
Assembly Instruction
9

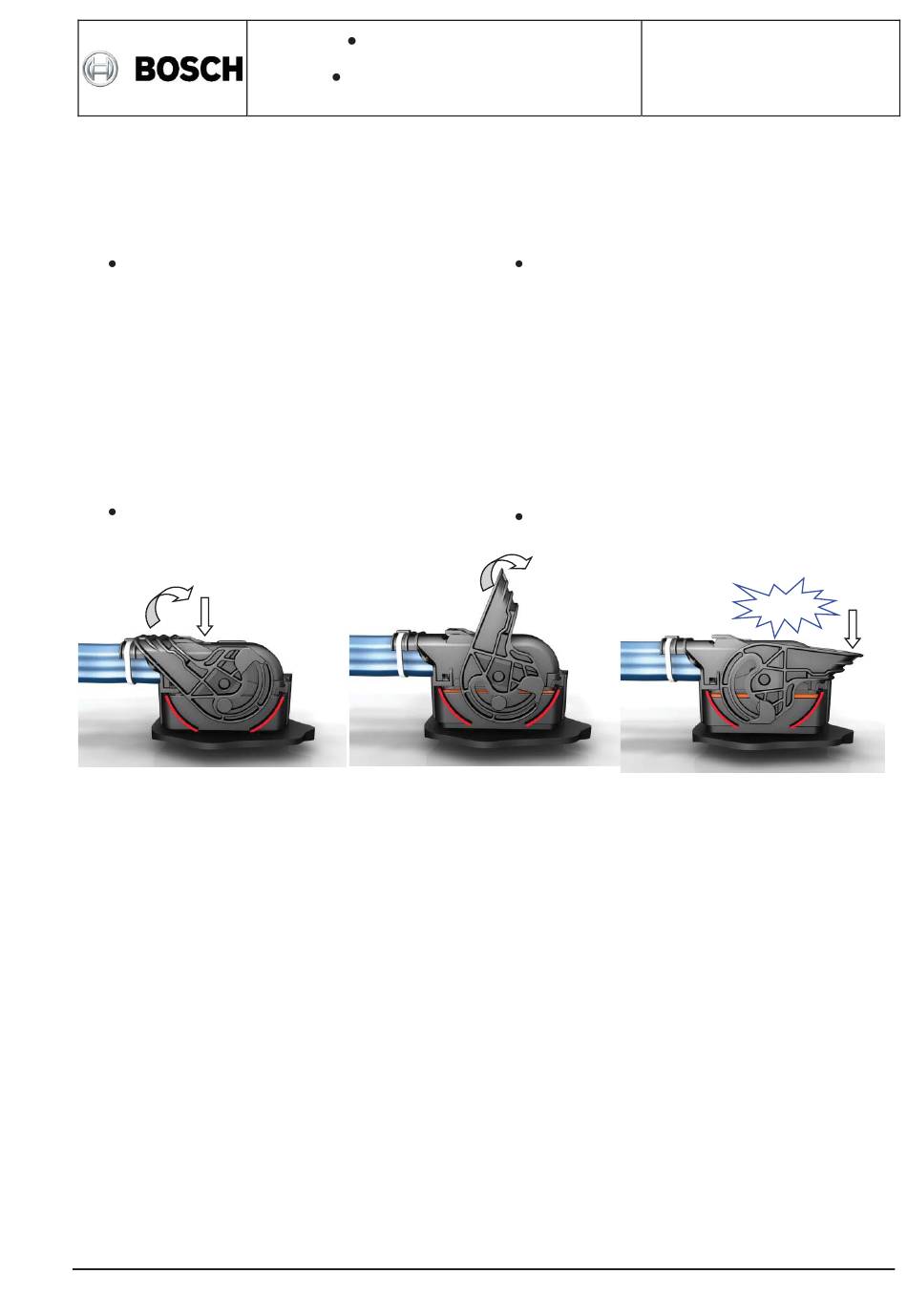

Fig. 40: 38 way connector, unplugging
Abb. 40: Stecker 38-polig, Lösevorgang
10 Befestigung des Kabelbaums,
Zugentlastung
Der Kabelbaum jedes einzelnen Steckers
ist in maximal 100 mm Entfernung vom
Stecker auf dem selben
Schwingungsniveau wie das Steuergerät zu
fixieren.
Hierzu sind eine gummiummantelte
Metallschelle oder ein ausreichend
massiver Kabelbinder zu verwenden.
Lösen der Steckverbindung
Durch Niederdrücken des
Rasthackens am Deckel den
Verriegelungshebel vollständig
öffnen. Dabei muss der Hebel
senkrecht zur Oberflaeche des
Kontakttraegers gedrueckt werden,
(siehe Abb. 40) um Fehlfunktion und
Beschaedigungen am Kontakttraeger
zu vermeiden. Der
Verriegelungshebel rastet spürbar
ein.
Steckverbindung von der
Messerleiste abziehen.
