7
Removing the cover from the
contact housing
Remove the miss use security if
possible
Check whether the locking lever is
open and locked in pre-setting
position. If not, open it completely by
pressing down the locking hook on
the cover. When pressing the lever to
its pre-setting position, the force
must be applied perpendicular to the
housing's top surface (see fig. 31) to
avoid lever deformation and
malfunction. The locking lever can be
felt to snap into place.
Remove the cable tie

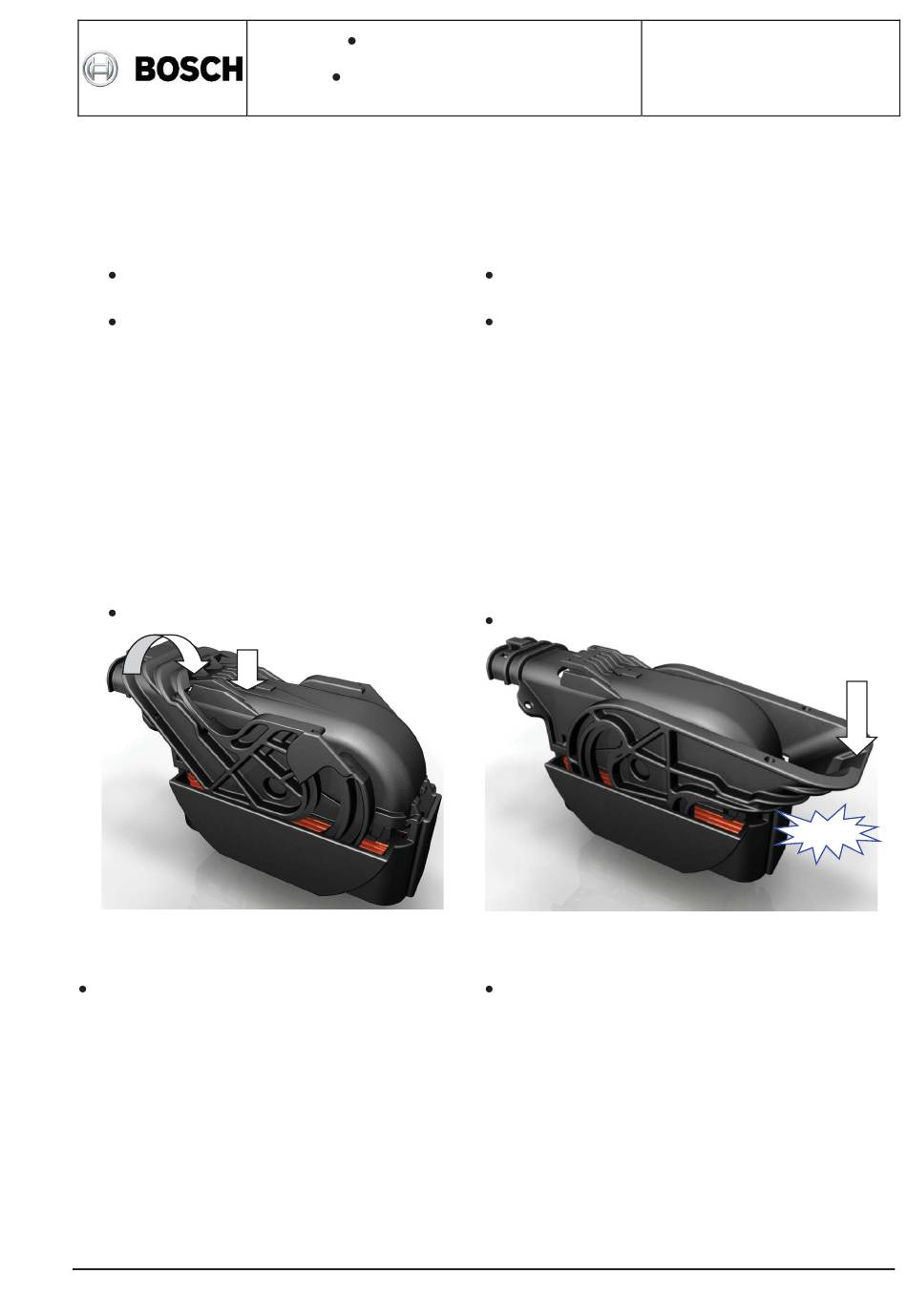

Abb. 31: Kabelbaumstecker 38-polig, Öffnen des Verriegelungshebels
With a small screwdriver or similar,
release both catches of the cover, lifting
the cover slightly at the same time.
© Robert Bosch GmbH 2017. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
© Robert Bosch GmbH 2017. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights
Montagevorschrift
Assembly Instruction
Fig. 31: 38 way connector opening of locking lever
7
Entfernen des Deckels vom
Kontaktträger
Bei Einsatz einer Plombierung,
Plombierung entfernen
Prüfen, ob der Verriegelungshebel
geöffnet und in der Endposition
eingerastet ist. Wenn nicht,
Verriegelungs-hebel vollständig öffnen
indem der Hebel auf die Verriegelungs-
nasen des Kontakträgers gedrückt wird.
Dabei muss der Hebel senkrecht zur
Oberflaeche des Kontakttraegers
gedrueckt werden (siehe Abb. 31), um
Fehlfunktion und Beschaedigungen am
Kontakttraeger zu
vermeiden.Verriegelungshebel rastet
spürbar ein.
Spannband entfernen
Beidseitige Verrastung des Deckels mit
einem kleinen Schraubendreher oder
ähnlichem lösen, dabei den Deckel
etwas anheben.
1 928 A00 91M-000
19
25
Seite / Page:
von / of
03
Ausgabe / Version:
Vertraulich / Confidential
