Der Blade-Server unterstützt eine CIOv-Erweiterungskarte (Vertical-Combination-I/

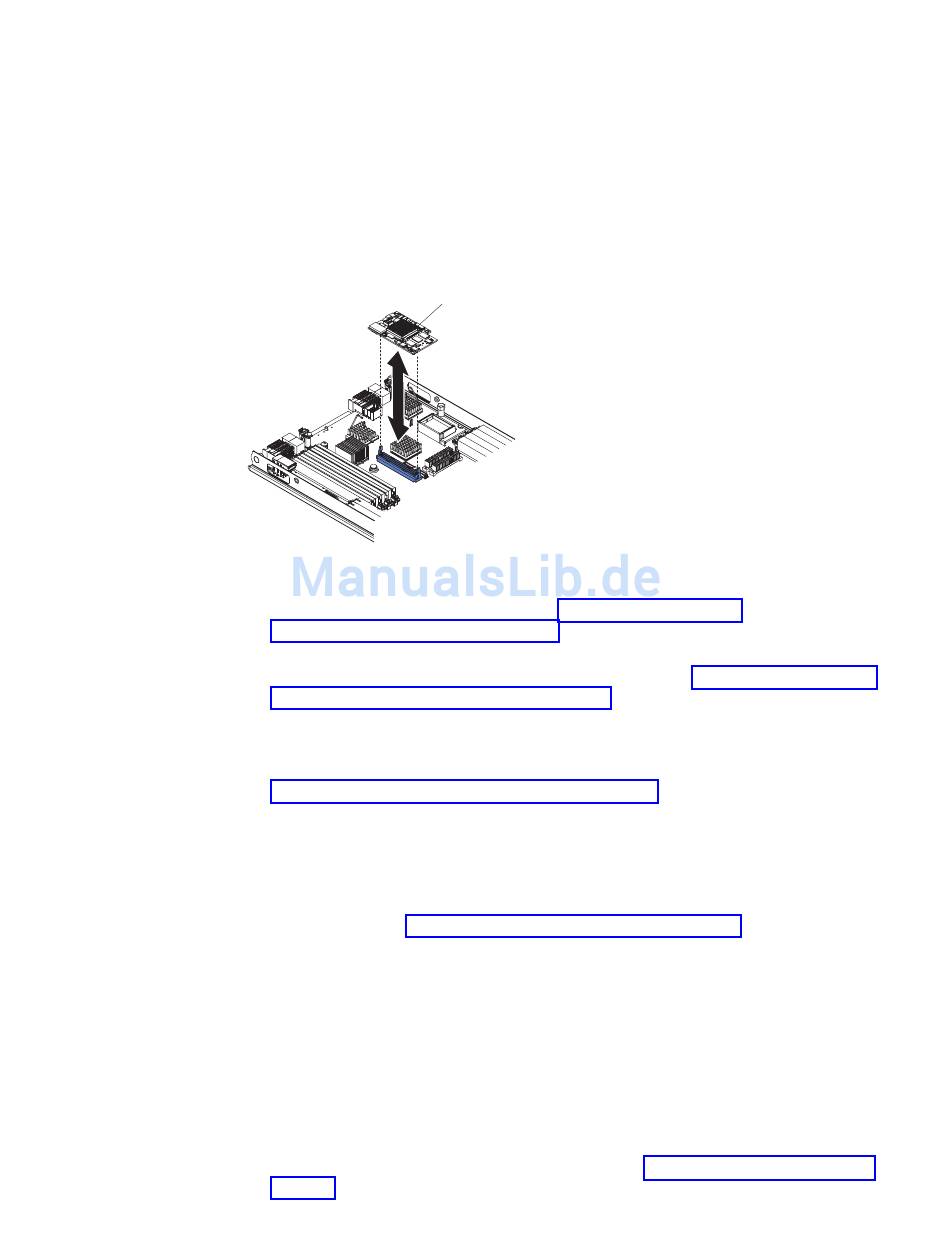

O) und eine CFFh-Erweiterungskarte (Horizontal-Combination-Form-Factor). In der
folgenden Abbildung sind die Position und die Installation einer CIOv-Erweite-
rungskarte dargestellt.
Achtung: Wenn die Geschwindigkeit der Erweiterungskarte nicht der von der
Karte unterstützten Geschwindigkeit entspricht, können Sie die maximale Ge-
schwindigkeit des PCIe-Busses im Konfigurationsdienstprogramm ändern, indem
Sie System Settings (Systemeinstellungen) und Devices and I/O Ports (Einheiten
und E/A-Anschlüsse) auswählen.
Gehen Sie wie folgt vor, um eine CIOv-Erweiterungskarte zu installieren:
1. Lesen Sie vor Beginn die Abschnitte „Sicherheit" auf Seite v und
„Installationsrichtlinien" auf Seite 19.
2. Wenn der Blade-Server in einer BladeCenter-Einheit installiert ist, entnehmen
Sie ihn (Anweisungen hierzu finden Sie im Abschnitt „Blade-Server aus einer
BladeCenter-Einheit entfernen" auf Seite 22).
3. Legen Sie den Blade-Server vorsichtig auf einer ebenen, antistatischen Oberflä-
che ab.
4. Öffnen Sie die Blade-Server-Abdeckung. Anweisungen hierzu finden Sie unter
„Blade-Server-Abdeckung entfernen" auf Seite 23.
5. Berühren Sie mit der antistatischen Schutzhülle der Erweiterungskarte eine un-
lackierte Metalloberfläche an der BladeCenter-Einheit oder eine andere unlackier-
te Metalloberfläche an einer geerdeten Gehäusekomponente. Nehmen Sie dann
die Erweiterungskarte aus der Schutzhülle.
6. Bestimmen Sie den CIOv-Erweiterungsanschluss (Informationen hierzu finden
Sie im Abschnitt „Anschlüsse am Blade-Server" auf Seite 18).
7. Richten Sie den Anschluss an der Erweiterungskarte am CIOv-Erweiterungsan-
schluss auf der Systemplatine aus. Drücken Sie anschließend die Karte in den
CIOv-Erweiterungsanschluss.
8. Drücken Sie fest auf die markierten Stellen, um die Erweiterungskarte zu instal-
lieren.
Anmerkung: Informationen zu Einheitentreibern und Konfigurationsdaten, die
für die Installation der Erweiterungskarte benötigt werden, finden Sie in der
Dokumentation zur Erweiterungskarte.
9. Wenn Sie weitere Einheiten installieren oder entfernen möchten, tun Sie dies
jetzt. Andernfalls fahren Sie mit dem Abschnitt „Installation abschließen" auf
Seite 46 fort.
Erweiterungskarte
Kapitel 3. Zusatzeinrichtungen installieren
43
