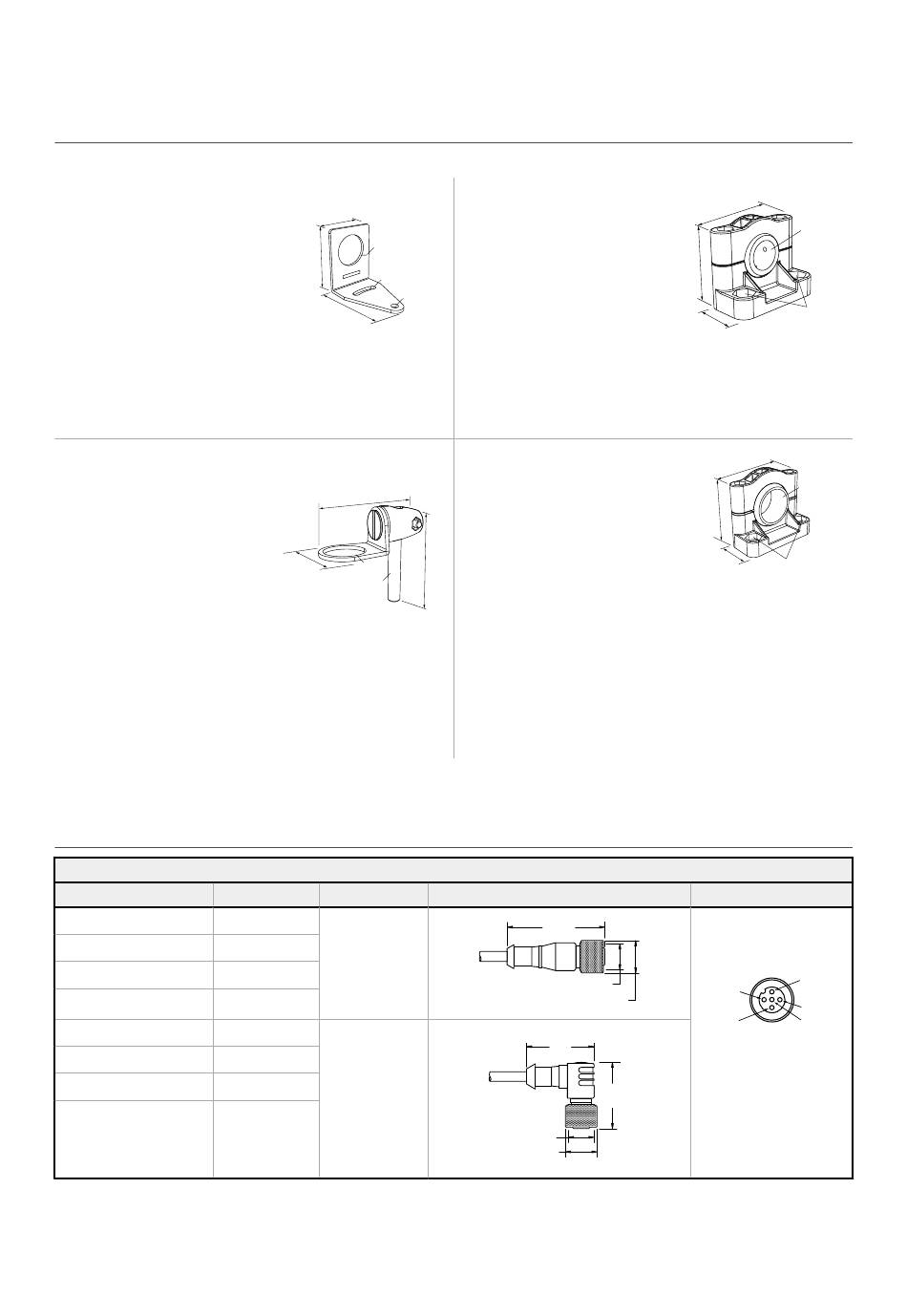

8 Zubehör
8.1 Montagewinkel
Alle Maße sind in mm angegeben
SMB30A
•
Abgewinkelter Montagewin-
kel mit bogenförmigem
Montageschlitz zur flexiblen
Ausrichtung
•
Bohrlöcher für M6-Befesti-
gungsteile
•
Montagebohrung für 30-
mm-Sensor
•
12-Gauge (Blechdicke 2,6
mm) Edelstahl
Lochmittenabstand: A zu B = 40
Lochgröße: A=ø 6,3, B= 27,1 x 6,3, C=ø 30,5
SMB30FA
•
Drehwinkel mit Kipp- und
Schwenkbewegung zur
präzisen Einstellung
•
Montagebohrung für 30-
mm-Sensor
•
12-Gauge (Blechdicke 3,1
mm) Edelstahl der Güte 304
•
Einfache Sensormontage
auf T-Schlitz von strangge-
pressten Schienen
•
Schraubengrößen in metri-
schen Maßen und in Zoll er-
hältlich
Schraubengewinde: SMB30FA, A= 3/8 –16 x 2"; SMB30FAM10, A=
M10 – 1,5 x 50
Lochgröße: B = ø 30,1
8.2 Anschlussleitungen
5-polige verschraubbare M12/M12x1-Anschlussleitungen, geschirmt − einseitig vorkonfektioniert
Typenbezeichnung
MQDEC2-506
MQDEC2-515
MQDEC2-530
MQDEC2-550
MQDEC2-506RA
MQDEC2-515RA
MQDEC2-530RA
MQDEC2-550RA
45
C
61
B
A
69
83,2
68,9
36,3
B
A
Länge
Art
2 m
5 m
Gerade
9 m
15 m
2 m
5 m
9 m
Abgewinkelt
15 m
www.bannerengineering.com
SMB1815SF
•
Drehwinkel mit Stells-
chrauben zur Montage
von Sensoren an der
Kabelklemme
•
Schwarzes, verstärktes
Thermoplast-Polyester
•
Mit Drehgelenk-Kleintei-
len aus Edelstahl und
Inbusschlüssel
Lochmittenabstand: A = 36,0 Lochgröße: A = ø 5,0, B = ø 15,0
SMB30SC
•
Drehwinkel mit 30-mm-Mon-
tagebohrung für Sensor
•
Schwarzes, verstärktes
Thermoplast-Polyester
•
Halterung und Drehgelenk-
Kleinteile aus Edelstahl
liegen bei
Lochmittenabstand: A = ø 50,8
Lochgröße: A = ø 7,0, B = ø 30,0
Abmessungen
44 Typ.
M12 x 1
ø 14.5
Typ 32.
[32 mm]
Typ 30.
[30 mm]
M12 x 1
ø 14,5
®
R-GAGE
T30R Sensor
51
B
39
A
25
67
B
58
29
A
Steckerbelegung (Buchse)
2
1
3
4
5
1 = Braun
2 = Weiß
3 = Blau
4 = Schwarz
5 = Grau
27
