Q130RA R-GAGE® Sensor-Bedienungsanleitung
Chapter Contents

Konfigurationstool........................................................................................................................................................................................ 24

Steckverbinder-Kabelsätze ......................................................................................................................................................................... 24
Montagewinkel und Gehäuse...................................................................................................................................................................... 24

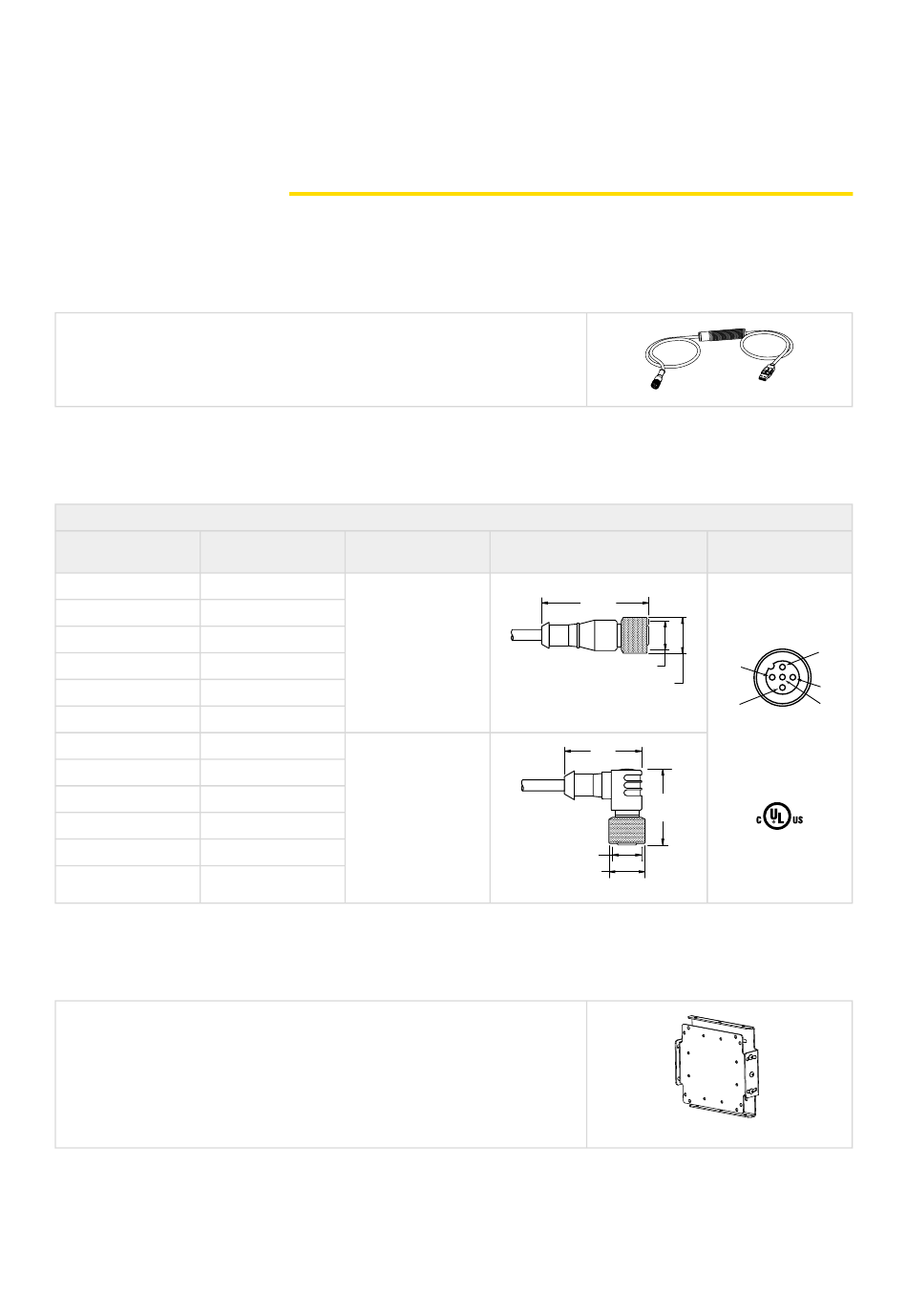

Kapitel 10
Konfigurationstool
MQDC-506-USB
• Pro-Konverterkabel
• 1,83 m (6 ft) mit 5-poligem M12-Schnellanschluss an Gerät und USB an PC
• Erforderlich für die Verbindung mit der Konfigurationssoftware
Steckverbinder-Kabelsätze
5-polige geschirmte Anschlussleitungen, einseitig vorkonfektioniert mit M12-Buchse
Typ
MQDEC2-506 2 m (6,56 ft)
MQDEC2-515 5 m (16,4 ft)
MQDEC2-530 9 m (29,5 ft)
MQDEC2-550 15 m (49,2 ft)
MQDEC2-575 23 m (75,44 ft)
MQDEC2-5100 30,5 m (100 ft)
MQDEC2-506RA 2 m (6,56 ft)
MQDEC2-515RA 5 m (16,4 ft)
MQDEC2-530RA 9 m (29,5 ft)
MQDEC2-550RA 15 m (49,2 ft)
MQDEC2-575RA 23 m (75,44 ft)
MQDEC2-5100RA 31 m (101,68 ft)
Montagewinkel und Gehäuse
SMBQ240SS1
• Sensor-Montageplatte und drehbarer Montagewinkel
• Bietet ± 20° Neigung entlang einer Achse für verbesserte Sensorausrichtung
• Edelstahl, Blechdicke 2,65 mm (12 Gauge)
• Sensor kann horizontal oder vertikal auf dem Montagewinkel montiert werden
22-Jan.-25
Zubehör
Länge Ausführung
Gerade
Abgewinkelt
© Banner Engineering Corp. Alle Rechte
vorbehalten.
Abmessungen
44 Typ
M12 x 1
ø14,5
32 Typ.
[1.26"]
30 Typ.
[1.18"]
M12 x 1
ø 14.5 [0.57"]
Steckerbelegung
(Buchsen)
2
1
3
4 5
1 = Braun
2 = Weiß
3 = Blau
4 = Schwarz
5 = Grau
