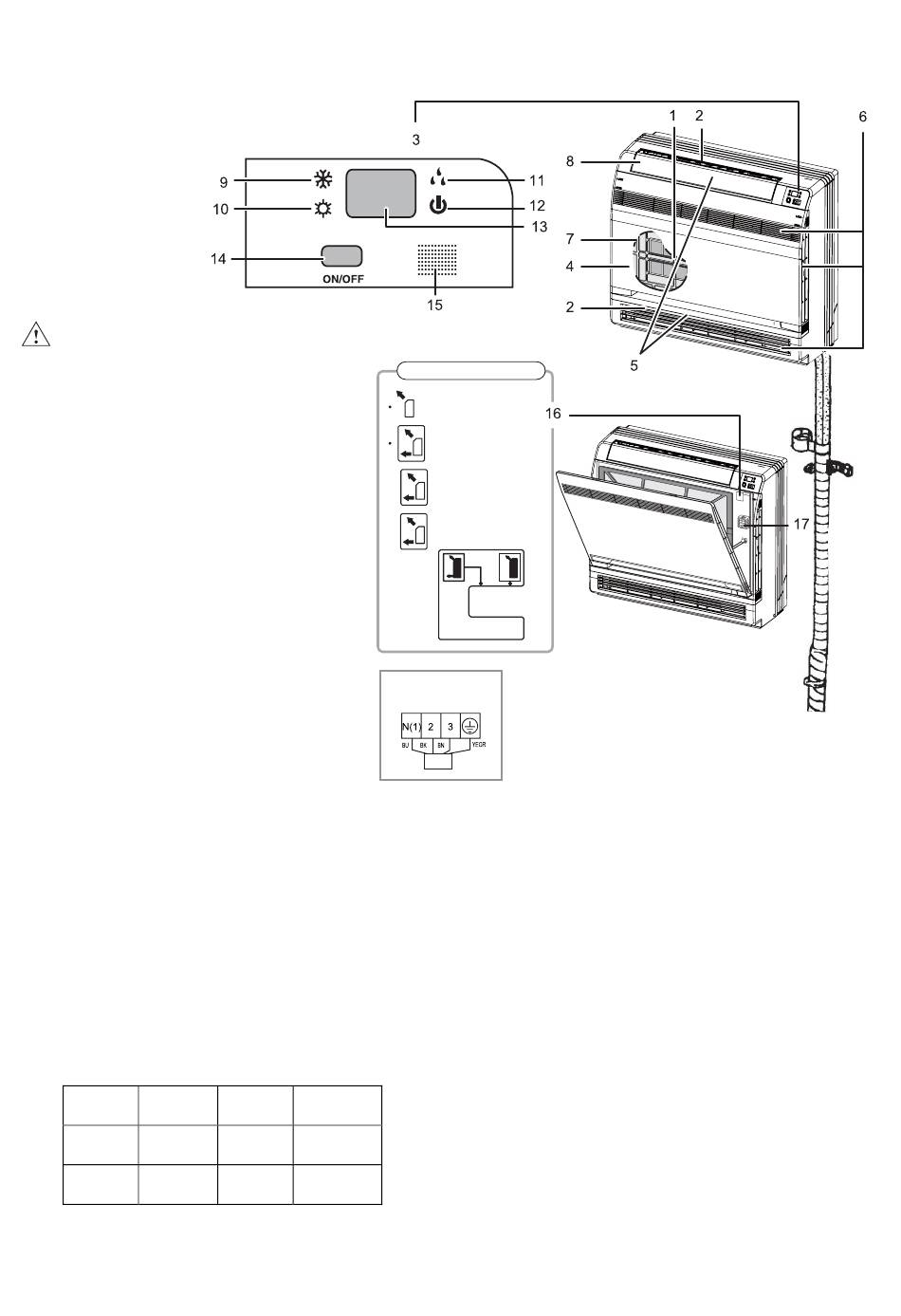

1 BEZEICHNUNGEN UND FUNKTIONEN VON BAUGRUPPEN
Inneneinheit
Hinweis
Bevor die Frontklappe geöffnet wird,
die Anlage ausschalten und von der
Stromversorgung trennen (Sicherungs-
schalter ausschalten). Metallische
Teile innerhalb des Gerätes nicht
berühren, um Verletzungen zu
vermeiden.
1. Fotokatalytischer Titan-Apatit-Filter
zur Reinigung der Luft.
• Diese Filter sind in den Luftfiltern
installiert.
2. Luftauslass
3. Display
4. Frontklappe
5. Lamellen (senkrechte Leisten)
• Die Lamellen befinden sich im Inneren
des Gerätes.
6. Lufteinlass
7. Luftfilter
8. Klappe (waagerechte Leiste)
9. Kühlanzeige
10. Heizanzeige
11. Entfeuchtungsanzeige
12. Betriebsanzeige
13. LED-Display
14. EIN/AUS-Schalter Inneneinheit
• Durch das erste Drücken wird das Gerät
eingeschaltet. Durch das nächste
Drücken wird das Gerät ausgeschaltet.
• Die folgende Tabelle gibt die Betriebsart
an:
Betriebs-
Modell
art
nur
Kühlen
Kühlen
Kühen u.
Auto
Heizen
• Der EIN/AUS-Schalter ist nützlich, wenn
die Fernbedienung nicht vorhanden ist.
15. Signalempfänger
16. Ausgangsluftverteiler
17. Raumtemperatursensor
Soll-
Gebläse
Temp.
25 °C
Auto
25 °C
Auto
Ausgangsluftverteiler
In dieser Stellung wird die Luft
nur aus dem Luftauslass oben
ausgeblasen.
In dieser Stellung wird die Luft
automatisch je nach Betriebsart
und Bedingungen ausgeblasen.
Dies ist die zu empfehlende
Stellung.
Das Gerät wird mit dieser
Werkeinstellung ausgeliefert.
Anschluss für die
Inneneinheit
Leiterbezeichnungen:
BU – blau
BK – schwarz
BN – braun
YEGR – gelbgrün
• Empfängt das Signal von der Fernbedienung
• Nach Signalempfang ist ein kurzer Piepton hörbar.
• Bei einer Veränderung der Einstellungen ist eine
Pieptonfolge hörbar.
• Misst die Temperatur der Luft in der Umgebung des
Gerätes.
3
Frontklappe geöffnet
