Die Wand, an der die Montageplatte installiert wird, muss mit Rücksicht auf das Gerätegewicht
tragfähig genug sein.
1. Die Montageplatte an der Wand vorläufig befestigen und auf waagerechte Lage überprüfen;
die Punkte für die Bohrungen an der Wand markieren.
2. Nach der Herstellung der Bohrungen die Montageplatte an der Wand mit Schrauben
befestigen.

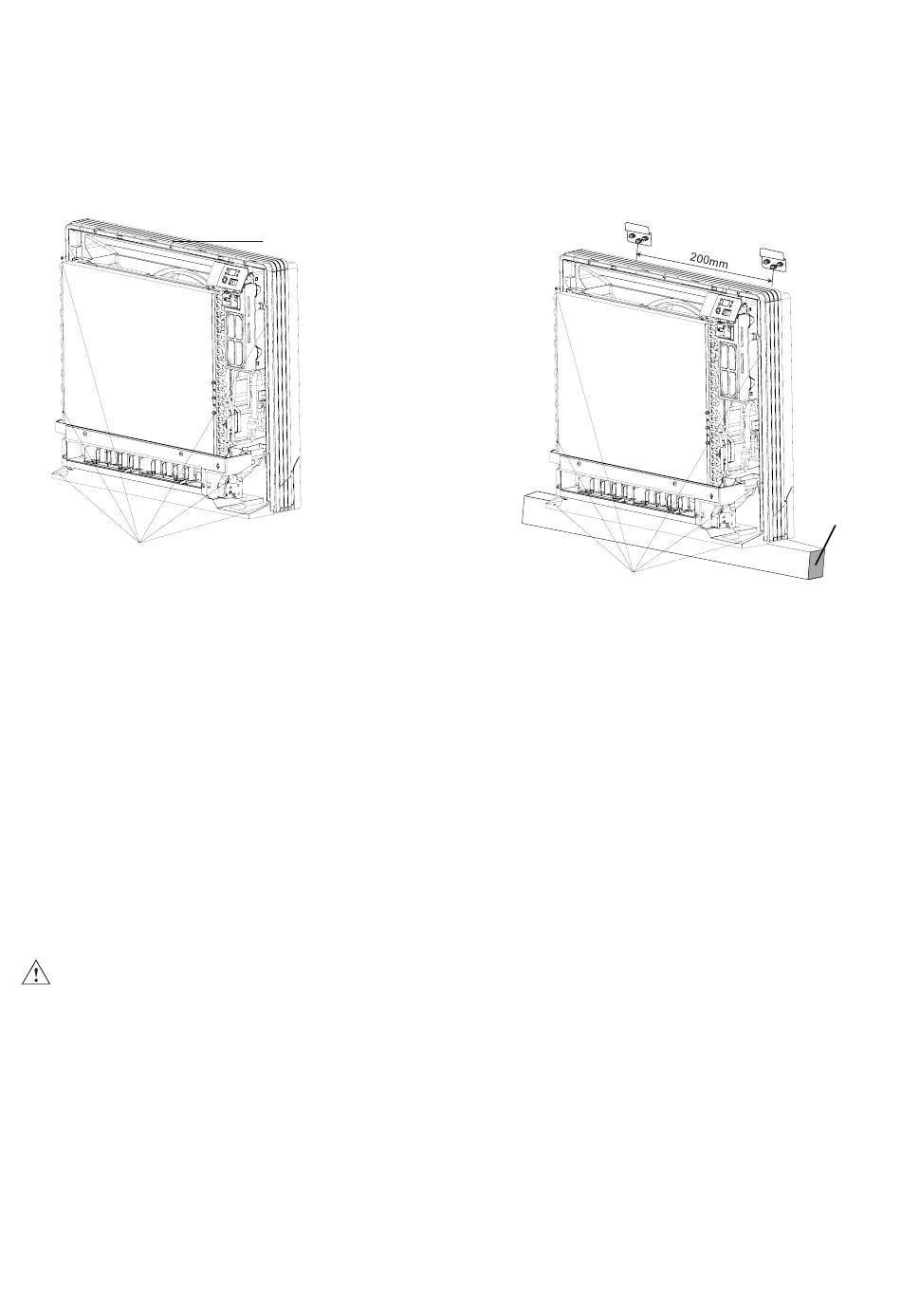

Bodeninstallation
6 Schrauben
3. Nach dem Anschließen der Kältemittelrohre und des Ablaufrohrs den freien Raum in der
Bohrung mit Dichtmaterial ausfüllen. Wird die Bohrung nicht abgedichtet, kann sich
Kondenswasser an den Kältemittelrohren oder am Ablaufrohr bilden, und auch Insekten
könnten durch die Bohrung hinein gelangen.
4. Die Frontklappe und das Frontgitter wieder installieren, nachdem das sämtliche Anschließen
durchgeführt worden ist.
Trichterförmige Aufweitung des Rohrendes
1. Das Rohrende mit Rohrschneidmaschine abschneiden.
2. Das Rohr entgraten. Dabei das Rohr mit der zu entgratenden Seite nach unten zeigend
halten, so dass keine Verunreinigungen ins Rohr hinein gelangen können.
3. Die Überwurfmutter auf das Rohr aufschieben.
4. Das Rohrende trichterförmig aufweiten.
5. Die Aufweitung kontrollieren.
Warnung:
• Den aufgeweiteten Abschnitt NICHT mit Mineralöl schmieren.
• Darauf achten, dass kein Mineralöl ins System gelangt, weil die Lebensdauer der Geräte
dadurch beeinträchtigt werden kann.
• Gebrauchte Rohre nie wieder verwenden. Nur die mit dem Gerät mitgelieferten Bauteile
verwenden.
• In diesem Gerät, das mit dem R410A-Kältemittel befüllt wird, keine Entfeuchtungsmittel
verwenden, um die Lebensdauer des Gerätes nicht zu beeinträchtigen.
• Das Entfeuchtungsmittel kann sich auflösen und das System beschädigen.
• Ein fehlerhaft aufgeweitetes Rohrende kann zu Undichtigkeiten führen.
Abdeckung
20
Wandmontage
6 Schrauben
Leiste
