Seite 1

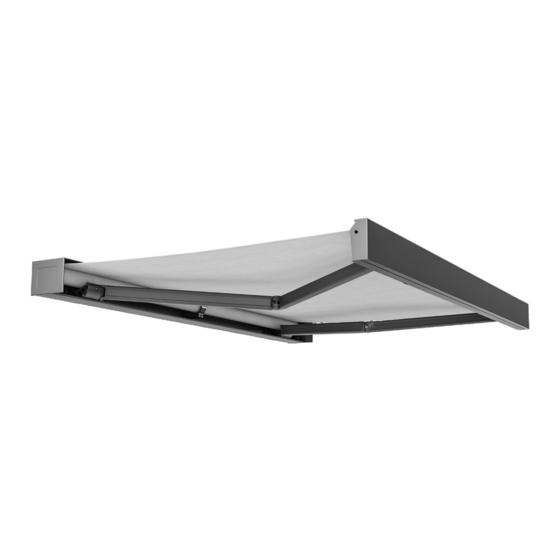

Stand 01.03.2016 Kastenmarkise K450 Reparaturanleitung Getriebewechsel Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Erste Arbeitsschritte 3. Demontage des defekten Getriebes 4. Montage des neuen Getriebes 5. Letzte Arbeitsschritte...
Seite 2
1. Werkzeug, das Sie für die Reparatur benötigen 2 Gurte • Standfeste Leitern • Innensechskantschlüssel Größe 2,5 4 + 6 • 2. Erste Arbeitsschritte Nehmen Sie zwei Gurte und binden den Markisenkasten an beiden Enden, hinter den Montagekonsolen, zusammen (1). Ist die Markise ganz ausgefahren, wird die Fallstange trotzdem mit Gurte gesichert.
Seite 3

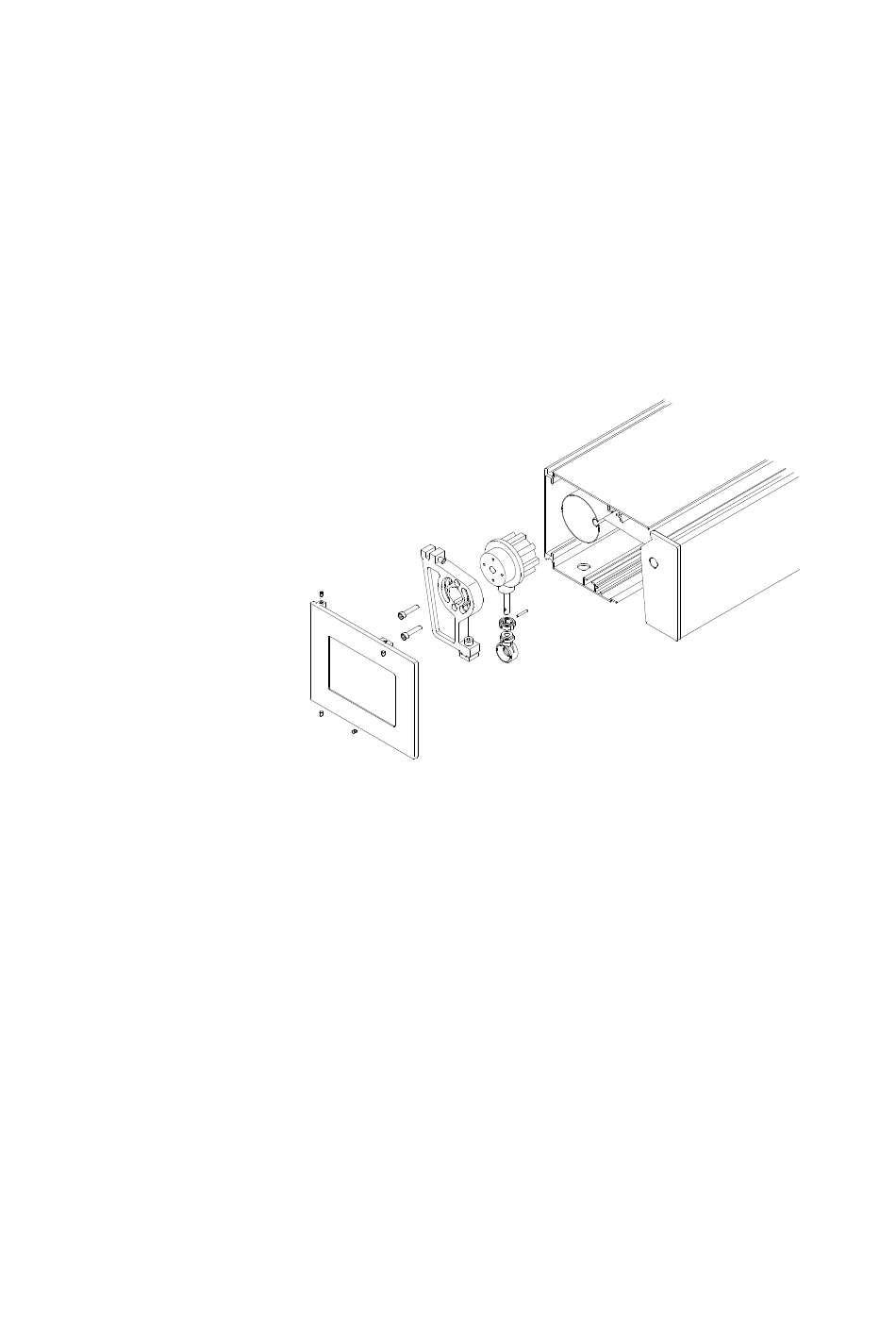

Schrauben Sie das Getriebelager ab (8). Heben Sie die Tuchwelle an und nehmen Sie das Getriebe aus der Tuchwelle. Achten Sie darauf, dass die Tuchwelle auf der Lagerseite nicht aus dem Seitenlager fällt! 4. Montage des neuen Getriebes Heben Sie die Tuchwelle an und stecken Sie das Getriebe in die Tuchwelle. Führen Sie die Getriebestange durch die Öffnung im Markisenboden.
