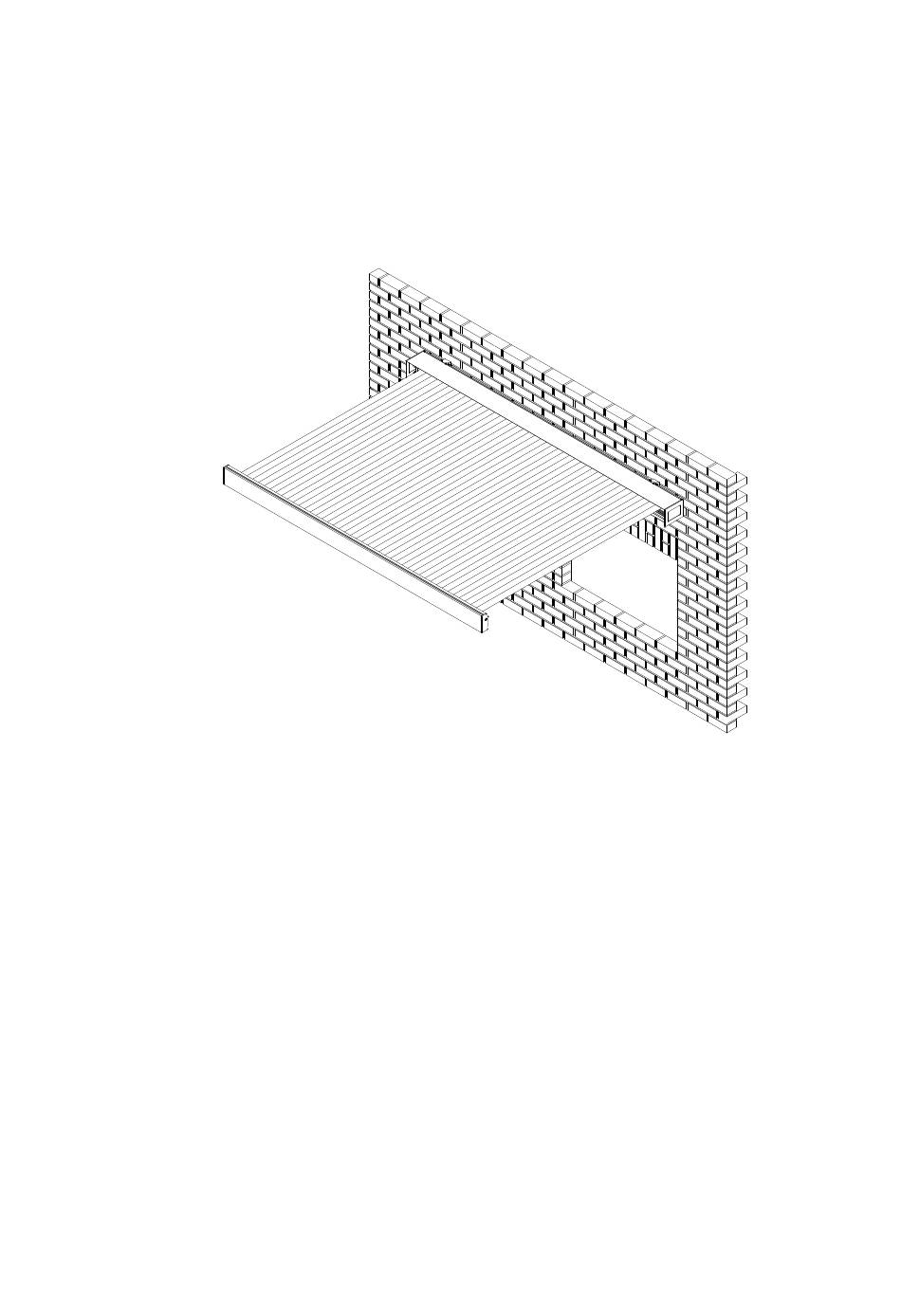

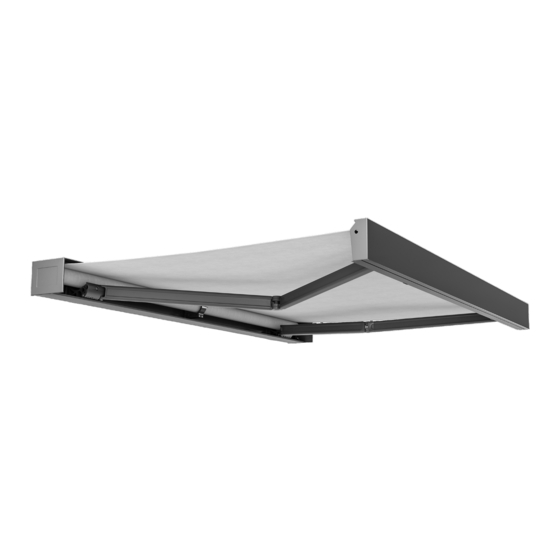

Kastenmarkise K450

Reparaturanleitung Gelenkarmerneuerung

Inhalt

1. Werkzeug, das Sie für die Reparatur benötigen

2. Vor der Demontage des Gelenkarmes

3. Demontage des defekten Gelenkarmes (Fallstange)

4. Demontage des defekten Gelenkarmes (Armlager)

5. Montage des neuen Gelenkarmes (Armlager)

6. Montage des neuen Gelenkarmes (Fallstange)

7. Ausrichten des neuen Gelenkarmes

Stand 23.02.2016

Seite 1 Stand 23.02.2016 Kastenmarkise K450 Reparaturanleitung Gelenkarmerneuerung Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage des Gelenkarmes 3. Demontage des defekten Gelenkarmes (Fallstange) 4. Demontage des defekten Gelenkarmes (Armlager) 5. Montage des neuen Gelenkarmes (Armlager) 6. Montage des neuen Gelenkarmes (Fallstange)
Seite 2 1. Werkzeug, das Sie für die Montage benötigen Zollstock und Bleistift • Standfeste Leitern • Ring- bzw. Maulschlüssel Größe 19 , 17 + 13 • Innensechskantschlüssel Größe 2,5 + 8 • 2. Vor der Demontage des defekten Gelenkarmes Lassen Sie die Markise ganz ausfahren, so dass das Markisentuch locker durchhängt und die Gelenkarme entspannt sind.
Seite 3 5. Montage des neuen Gelenkarmes (Armlager) Geben Sie das untere Ende des Gelenkarmes ihrem Kollegen in die Hand und steigen Sie mit dem oberen Ende (Armgabel) die Leiter hoch. Schieben Sie die Armgabel auf das Armlager und stecken Sie die Exenterschraube von oben ein. Drehen Sie die Exenterschraube in das Gewinde der Armgabel.
