Varisol K450 Reparaturanleitung

Kastenmarkise/ maßnahmen zur abhilfe bei geräuschbildung an der markise

Vorschau ausblenden Andere Handbücher für K450:

Diese Anleitung herunterladen

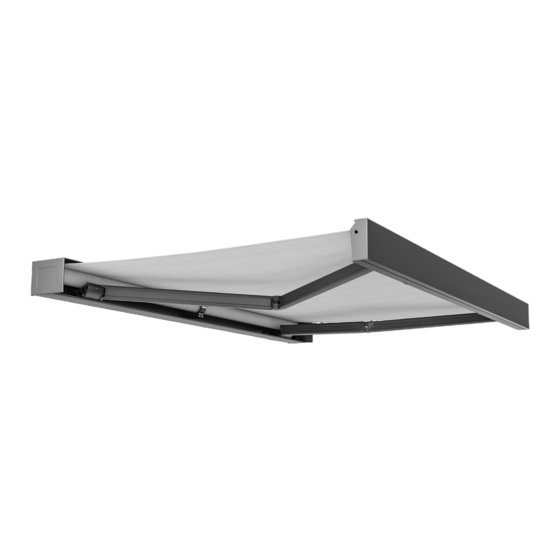

Kastenmarkise K450

Reparaturanleitung, Maßnahmen zur Abhilfe

bei Geräuschbildung an der Markise

Inhalt

Was ist zu tun, wenn:

1. Bei der Betätigung der Markise Knackgeräusche auftreten

2. Die Gelenkarme im Kasten oder in der Fallstange schleifen

3. An der Markise beim Ein- oder Ausfahren Quietschgeräusche entstehen

4. Die Markise mit einem knallenden Geräusch schließt

Stand 25.02.2016

Seite 1 Stand 25.02.2016 Kastenmarkise K450 Reparaturanleitung, Maßnahmen zur Abhilfe bei Geräuschbildung an der Markise Inhalt Was ist zu tun, wenn: 1. Bei der Betätigung der Markise Knackgeräusche auftreten 2. Die Gelenkarme im Kasten oder in der Fallstange schleifen 3. An der Markise beim Ein- oder Ausfahren Quietschgeräusche entstehen...
Seite 2 1. Bei der Betätigung der Markise treten Knackgeräusche auf Die Knackgeräusche können an den folgenden Stellen entstehen: 1.1. An den Gelenkstellen der Gelenkarme Fahren Sie die Markise aus. Sprühen Sie die Gelenkarme an der Exenterschraube (1), im Mittelgelenk (2) und am Pendelfallstangenhalter (3) mit Kriechöl ein.

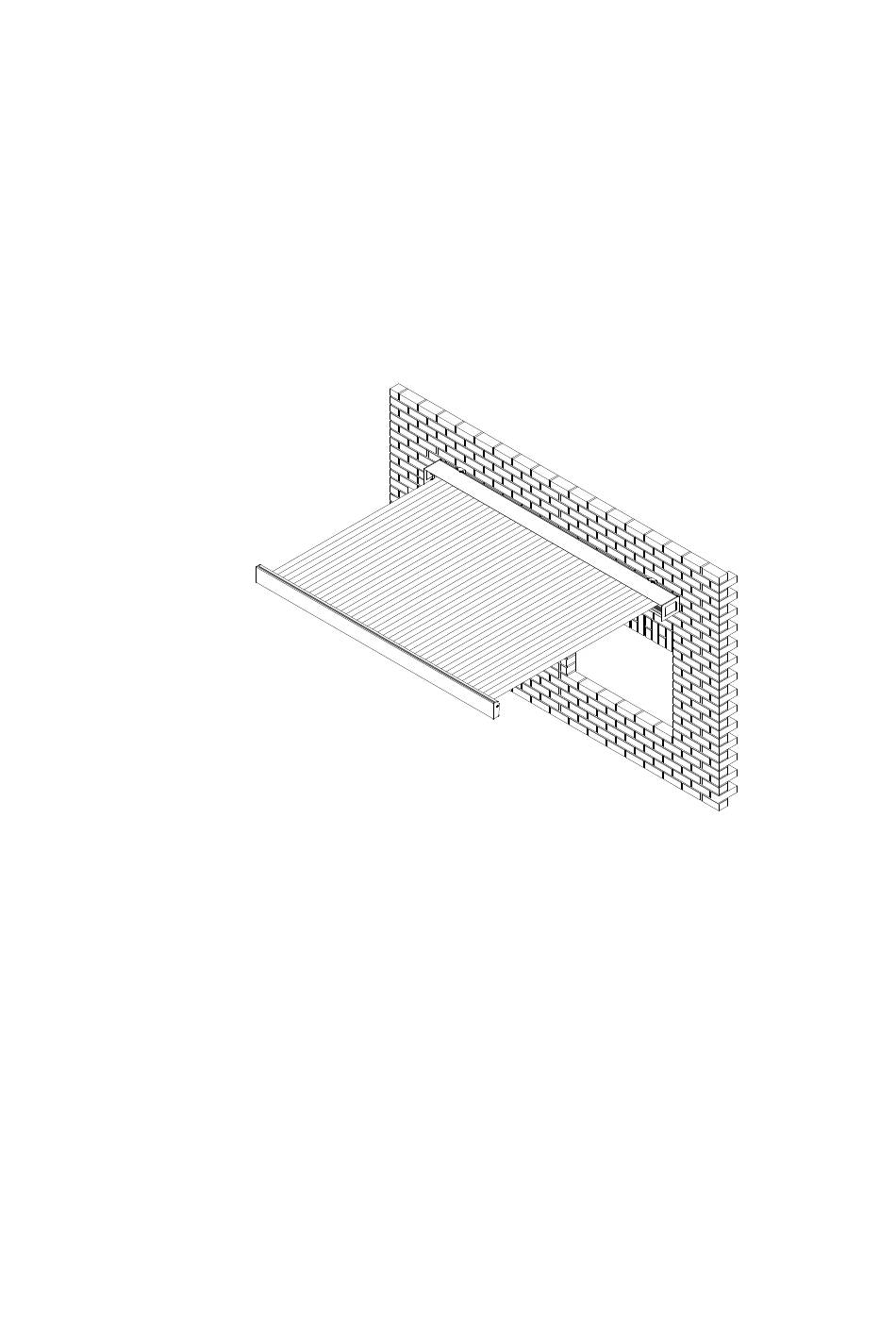

Seite 3 1.5. An den Montagekonsolen Die Montagekonsolen könnten sich gelöst haben. Kontrollieren Sie ob die Markise fest verankert ist. A = Wandmontage B = Deckenmontage C = Dachsparrenmontage 2. Die Gelenkarme schleifen im Kasten oder in der Fallstange Es ist möglich, dass einer der Gelenkarme zu tief oder zu hoch eingestellt ist.
Seite 4 4. Die Markise schließt mit einem knallenden Geräusch Wenn beim Schließvorgang ein Teil im Markisenkasten klemmt, kann es zu einem Knallgeräusch kom- men. Dieses Geräusch kann folgende Ursachen haben: 4.1. Die Gelenkarme sind nicht korrekt eingestellt Wenn sich die Gelenkarme nach unten verstellt haben, geraten sie beim Einfahren zwischen Markisen- kasten und Fallstange.
