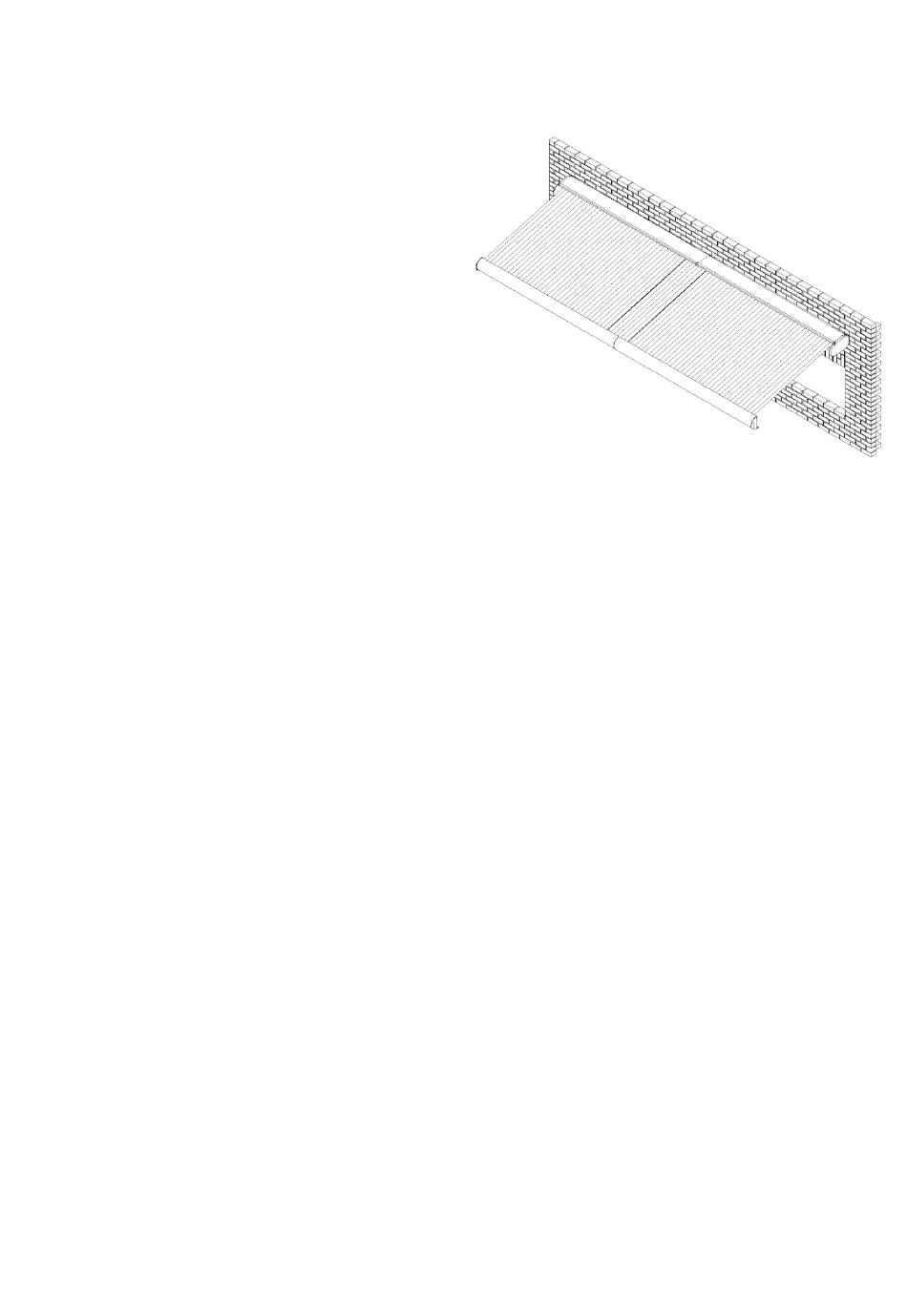

VARISOL - K350 mit Schlitzabdeckung
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ...................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation ................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen .............................................................................................................................................................. 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung.............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 4
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ............................................................................................................................................... 4
14. Markisengestelle einhängen ....................................................................................................................................... 7
15. Kuppeln der Markisenteile ......................................................................................................................................... 8
16. Unkontrollierte Bedienung ......................................................................................................................................... 9
17. Quetsch- und Scherbereiche ...................................................................................................................................... 9
18. Motoreinstellung ...................................................................................................................................................... 10
19. Montage der Schlitzabdeckung ................................................................................................................................ 10
20. Der Volant ................................................................................................................................................................. 11
21. Abdeckung der Montagekonsolen............................................................................................................................ 11
22. Übergabe .................................................................................................................................................................. 11
23. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................. 12
24. Ansteuerrichtlinien für Rohrmotore ......................................................................................................................... 12
25. Anschlussfehler ......................................................................................................................................................... 12
26. Der Vario-Volant (Optional) ....................................................................................................................................... 13
27. Was ist, wenn... ........................................................................................................................................................ 13
97.19.030 V3
Seite 1 von 14
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol K350

Inhaltszusammenfassung für Varisol K350

  • Seite 1: Inhaltsverzeichnis

    VARISOL – K350 mit Schlitzabdeckung Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation ................................. 2 5. Transport ..................................3 6. Hochziehen mit Seilen ..............................3 7.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen.

  • Seite 4: Montagekonsolen

    11. Montagekonsolen Vor Beginn der Montage ist zu prüfen, • ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen, • ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden.
  • Seite 5 B) Deckenmontage Stellen Sie alle Deckenkonsolen auf die gleiche Position ein (1) • Markieren Sie die Bohrlöcher der ersten Konsole an der Decke in der vorher unter Punkt 12 markierten Stellen. • Messen Sie den Abstand eines Bohrpunktes zur Wand oder zum Deckenende.
  • Seite 6 • Befestigen Sie mit Hilfe von kleinen Schraubzwingen provisorisch die Dachsparrenhalter an die Sparren. Spannen Sie eine Richt- schnur zwischen die äußeren Halter und richten Sie diese und alle weiteren Halter aus. (Benutzen Sie hierzu auch eine Wasserwaage). Achten Sie darauf, dass alle Halter fluchten und auf gleicher Höhe liegen.

  • Seite 7: Markisengestelle Einhängen

    14. Markisengestelle einhängen • Stellen Sie zwei gleich hohe Leitern standsicher unter die Montagekonsolen. Stellen Sie alle Montagekonsolen auf die gleiche Position! Beginnen Sie mit der linken Seite. Legen Sie die Markise oben • auf die Leitern. Vergewissern Sie sich dabei, dass die Markise sicher liegt und nicht herunter fallen kann.

  • Seite 8: Kuppeln Der Markisenteile

    15. Kuppeln der Markisenteile  Lockern Sie vorsichtig die Klemmschrauben der Montagekonsolen des „rechten“ Markisenteils. Ein Kollege hebt die Fallstange etwas an und Sie verschieben das Markisenteil mit einem 3. Kollegen so weit nach links bis die Verdrehkupplung übereinander geschoben ist. ...

  • Seite 9: Unkontrollierte Bedienung

    • Lösen Sie die Schraube (5). Schieben Sie das Kupplungsteil (4) 250mm in die Fallstange des 2. Markisenteils (6). Schrauben Sie das Kupplungsteil im 2. Markisenteil wieder an (7). Schieben Sie die beiden Fallstangen zusammen (8). Verteilen Sie die beiden Kupplungsteile (2 + 3) gleichmäßig über den Stoß.

  • Seite 10: Motoreinstellung

    18. Motoreinstellung Bei Funkmotore: Siehe Anleitung des Motorenherstellers! Der Motor wird gemäß der Einstellanleitung an das Montagekabel WT oder an das Setting Tool WT angeschlossen und programmiert. Siehe hierzu die Seiten 2 - 3. Der Motor soll so eingestellt werden, dass die Gelenkarme im ausgefahrenen Zustand leicht geöffnet sind.

  • Seite 11: Der Volant

    20. Der Volant  Fahren Sie die Markise ganz aus.  Lösen Sie die Fallstangenseitenkappe (1).  Ziehen Sie dann den Keder (2) aus der Nut.  Rollen Sie den Volant auf einem sauberen Untergrund aus, oder halten ihn mit einem Kollegen so hoch, dass er den Boden nicht berührt.

  • Seite 12: Elektroanschluss - Anweisungen Für Den Elektriker

    23. Elektroanschluss - Anweisungen für den Elektriker Achtung: Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Ausführung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik, haften weder Motor- noch Markisenhersteller für Material- oder Personenschäden (siehe Zeichnung): Schalter für Markisenmotore müssen unbedingt elektrisch und mechanisch verriegelt sein.

  • Seite 13: Der Vario-Volant (Optional)

    c. Zu kurze Umschaltpausen Bei einigen Installationen musste festgestellt werden, dass Umschaltpausen zwischen Auf- und Ab- Signalen nicht eingehalten wurden. Die Steuerung muss beim Wechseln der Laufrichtungen eine Umschaltpause von ca. 0,5 Sekunden einhalten. Dies ist erforderlich, damit der Antrieb mechanisch zum Stillstand kommt, die Induktionsspannungen im Motor und die Ladung des Kondensators abgeklungen ist.
  • Seite 14 … die Fallstange zu hoch oder zu tief an das Dach schlägt? In den meisten Fällen liegt dies an einer nicht ordnungsgemäßen Montage der Konsolen. Prüfen Sie, wie auch unter Punkt 13 beschrieben, mit einer Richtschnur und einer Wasserwaage deren Sitz und Ausrichtung. Prüfen Sie zudem, ob die Konsolen genau an den Montagepunktaufklebern montiert sind.
