Einbauanforderungen

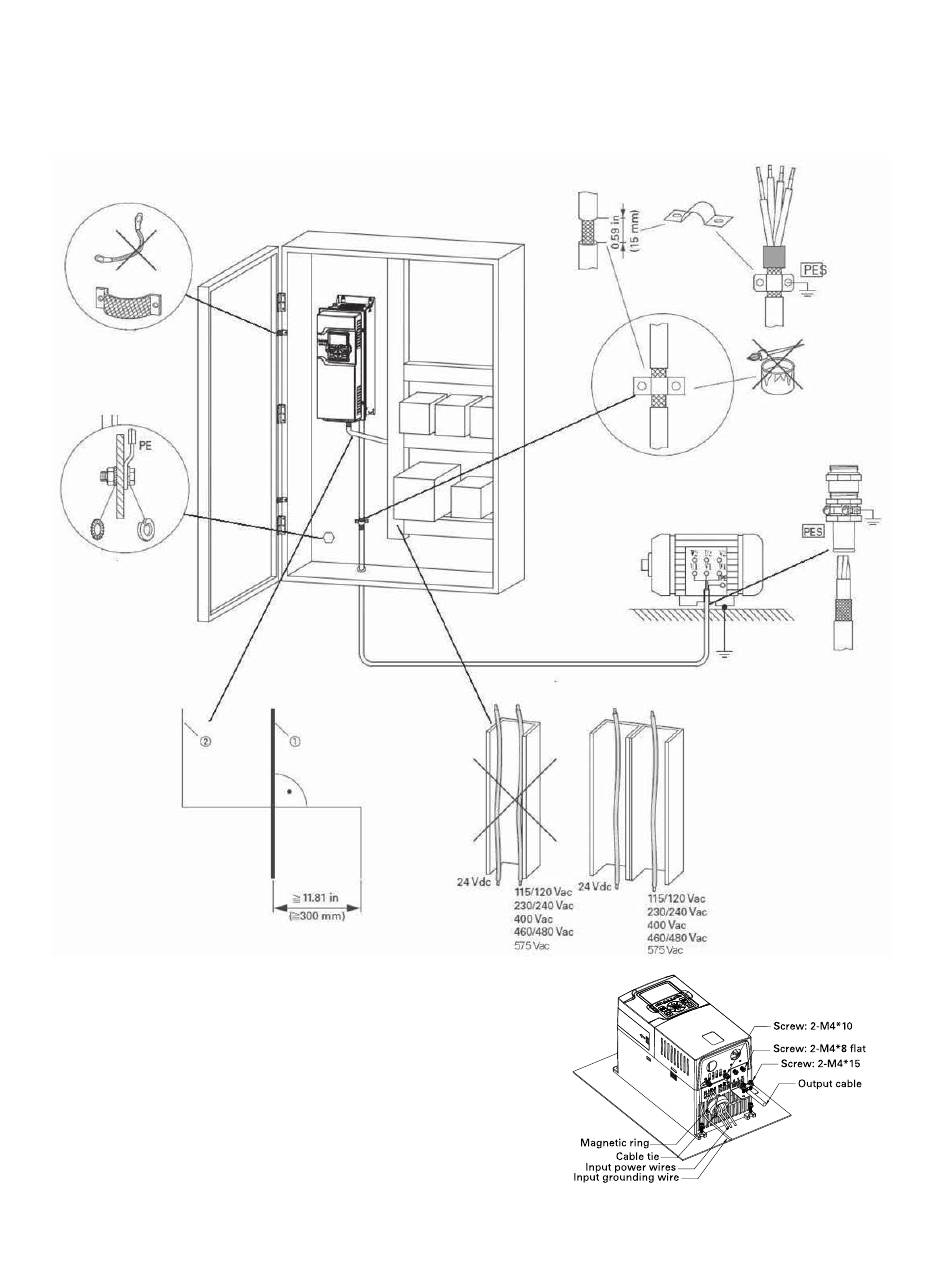

Abbildung 34 . EMV-konforme Einrichtung – 230 V AC, 460/480 V AC, 600 V AC
➀ Netzkabel: L1, L2, L3 und U, V, W.
N otes:
➁ Steuer- und Signalleitungen: 1 bis 36, Netzwerk-
Anschluss Großflächiger Anschluss aller
metallischen Steuerpult-Komponenten. Die
Montageflächen des Frequenzumrichters und
der Kabelabschirmung müssen lackfrei sein.
Verbinden Sie die Kabelabschirmung im Ausgang
des Frequenzumrichters mit einer großen
Abstrahlfläche zum Erdungspotenzial (PES).
Großflächige Kabelabschirmungskontakte mit
Motor. Großflächiger Erdungsanschluss aller
metallischen Teile.
