The boss RT3 Montageanleitung Seite 9

Schneepflug Montage Anleitung

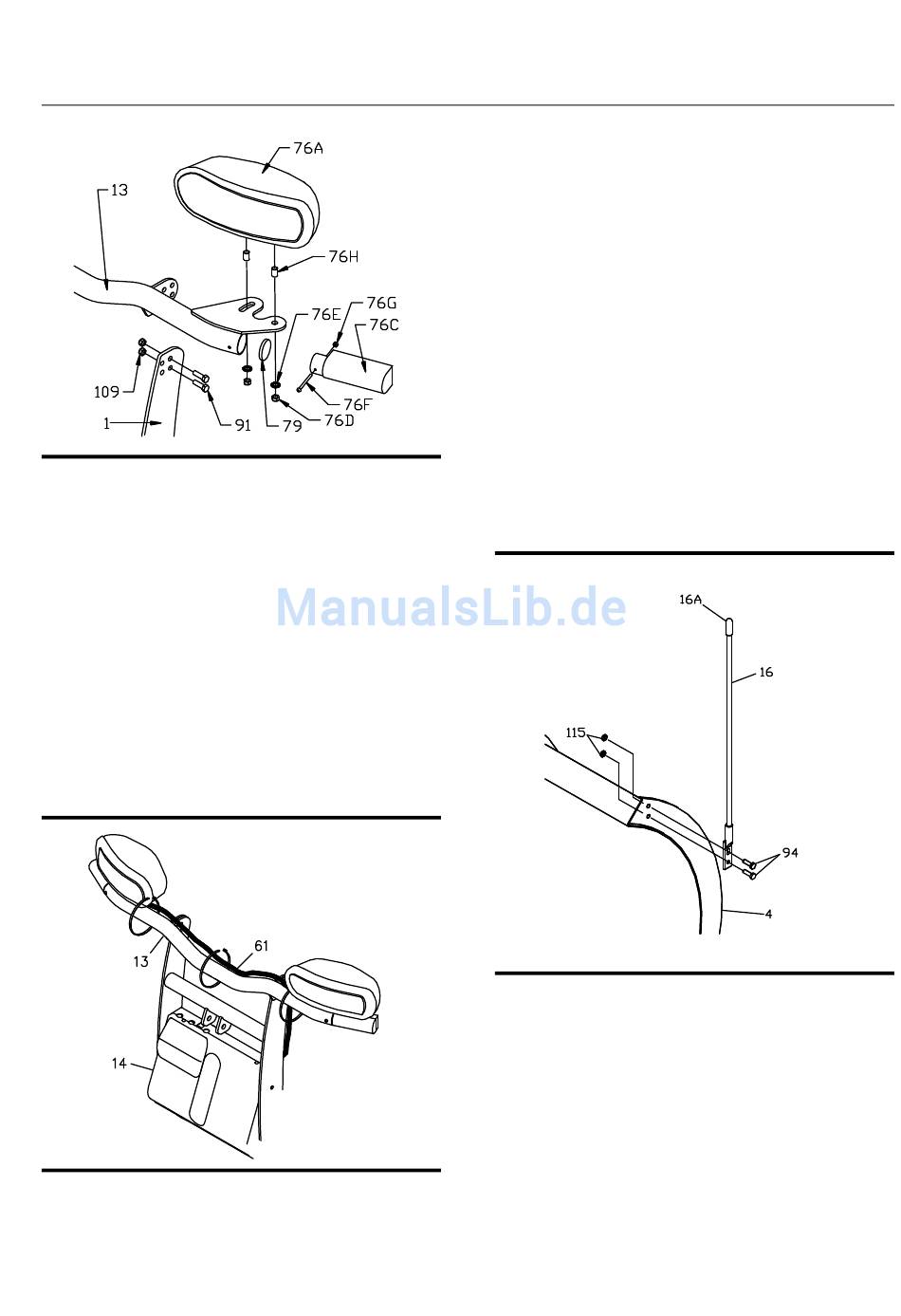

Bild 14. Scheinwerfer Montage
24. Setzen Sie die Abdichtung (79) mit Hilfe des
Blinkers (76C) in den Lichtträger (13).
25. Befestigen Sie den Blinker (76C) am Ende des
Lichtträgers (13) mit einer Maschinenschraube
(76F) und einer Mutter (76G).
Notiz: Überdrehen Sie die Schrauben nicht (76F).
26. Schrauben Sie den Scheinwerfer der Fahrerseite
(76A) auf den Lichtträger (13) mit zwei Hülsen
(76H), ½" Muttern (76D) und ½"
Sicherungsscheiben (76E) wie in Bild 14.
27. Wiederholen Sie die Schritte 24 – 26 für die
Beifahrer Seite (76B) incl. Blinker (76C).
Bild 15. Sichern des Kabelbaumes
28. Sichern Sie den Kabelbaum (61) des Lichtträgers
(13) mit den mitgelieferten Kabelbindern.
29. Stecken Sie die unverbundenen Enden des Pflug
Kabelbaumes durch die Gummidichtung auf der
Rückseite Steuereinheit.
30. Verbinden SIe den Kabelbaum des Pfluges mit
der Steuereinheit wie in Bild 35 HYD07065 Super
Duty Verteiler Verkabelungs Diagramm auf
Seite 21 in dieser Anleitung.
Notiz: Das Grüne Kabel besitzt einen Huckepack
Anschluß auf dem das Blaue ebenfalls
angeschlossen wird.
Notiz: Das Rot/Schwarze besitz einen Huckepack
Anschluß an dem das Rote ebenfalls angeschlossen
G10115
wird.
Notiz: Alle Kabel müssen verbunden sein wenn
SmartHitch2
Bild 16. Montage der Schild Begrenzer
31. Befestigen Sie die Schild Begrenzer (16) am
Schild (4) mit Sechskant Schrauben (94) und
selbstsichernde Muttern (115).
G10126
9
TM
serienmäßig.
G10071
