The boss RT3 Montageanleitung Seite 6

Schneepflug Montage Anleitung

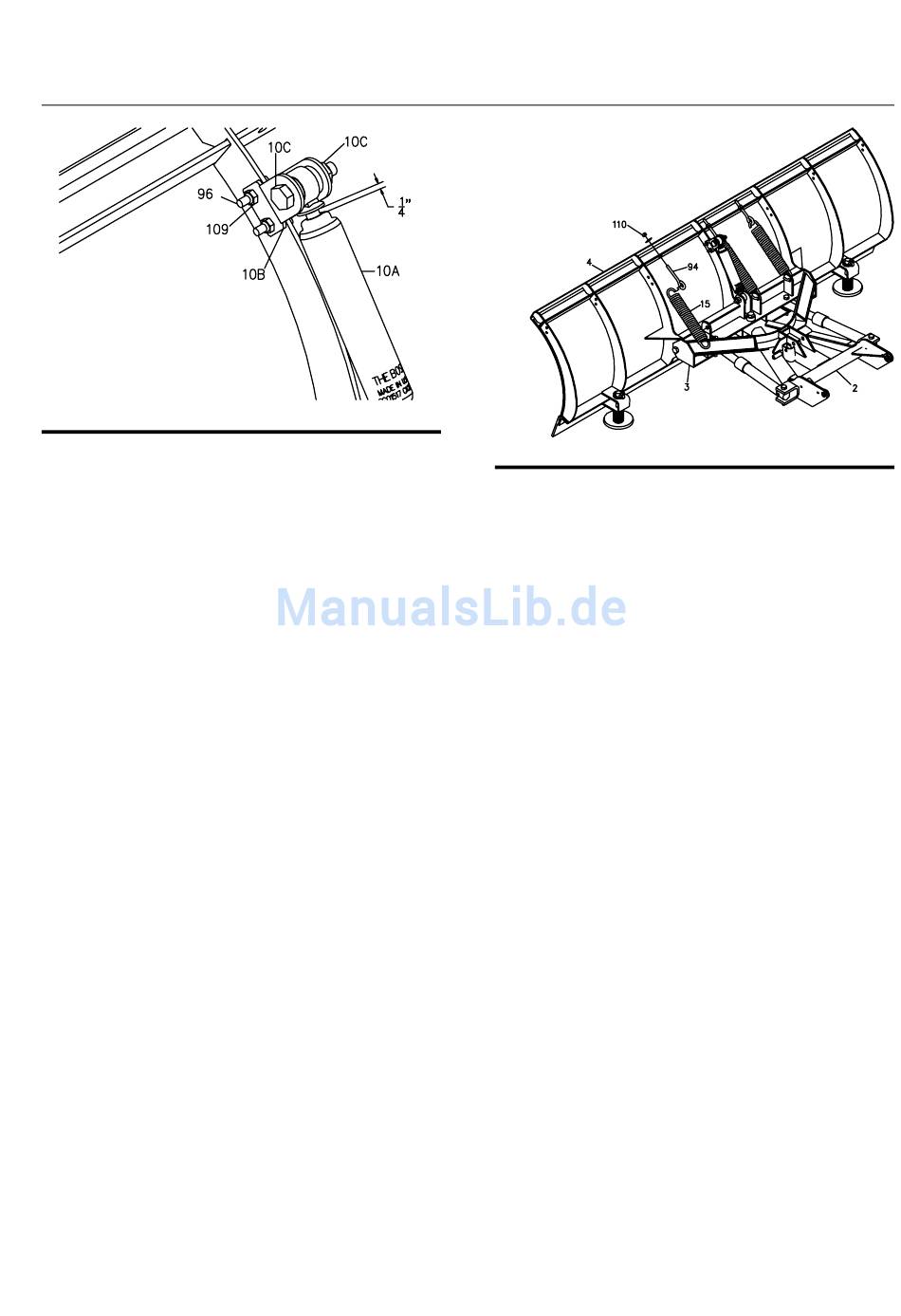

Bild 7. Festziehen der Schrauben
9. Bevor Sie alle Schrauben festziehen, sollten Sie
den Stoßdämpfer (10A) soweit ausziehen bis ca.
0,5 cm der Schubstange sichtbar sind. Das
verhindert das Anschlagen des Stoßdämpfers
(10A) nach zurückklappen des Schildes. Halten
Sie den Stoßdämpfer in dieser Stellung und
ziehen Sie die Schrauben (96) und Nylon Muttern
(109) an.
10. Ziehen sie die 5/8"-11 x 3" Sechskantschrauben
(10C) und beide 5/8"-11 konischen Muttern (10C)
an während Sie den Stoßdämpfer (10A) in
Position halten. Um Schäden am Stoßdämpfer
(10A) zu vermeiden, überziehen Sie die Muttern
nicht. Vom Gewinde der 5/8"-11 x 3"
Sechskantschraube (10C) sollte hinter den
Muttern nicht mehr als 1,2cm sichtbar sein.
G10064
Bild 8. Einbau der Federn
11. Führen sie die MSC01509 Federn (15) durch die
Löcher am Befestigungsträger (3).
12. Befestigen Sie die Schraubbolzen (94) an den
losen Enden der Federn (15).
13. Führen sie die Gewindeseite der Schraubbolzen
(94) durch die Löcher in den Befestigungspunkten
auf der Rückseite des Schildes (4) ein. Sichern
Sie die Schraubbolzen (94) mit Beilagscheiben
und den HDW01709 selbstsichernden Muttern
(110). Ziehen Sie die Muttern (110) an bis die
Windungen an den Federn (15) ca.1mm
auseinander sind .
Notiz: Die verschiedenen Pflugmodelle werden mit
unterschiedlicher Anzahl von Federn, Schraubbolzen
und Stärken geliefert. Alle Unterschiede werden nicht
gesondert aufgeführt.
6
G10065
