The boss RT3 Montageanleitung Seite 14

Elektrisches System Verkabelungs Anleitung
Anmerkung
Vergewissern Sie sich, dass die Verkabelung bei
die Bedienung der Pedale nicht beeinträchtigt.
16. Verstauen Sie den 9poligen Stecker (G) und den
Kabelstrang unter dem Armaturenbrett.
17. Schließen Sie die Steuerung an dem 9poligen
Stecker (G) an.
18. Befestigen Sie die Steuerung so, dass sie für den
Bediener leicht erreichbar ist, aber im Falle eines
Unfalls keine Gefahrenquelle darstellt. (Siehe
Beschreibung)
19. Verbinden Sie das Schwarz/Rote Kabel (I) mit
einer geschalteten (Zündung) 12 V Quelle.
Notiz: Die 12V Quelle sollte nur aktive sein wenn der
Zündschlüssel in der ON Position ist. Bei
Nichtbeachtung kann e seine Entladung der Batterie zur
Folge haben.

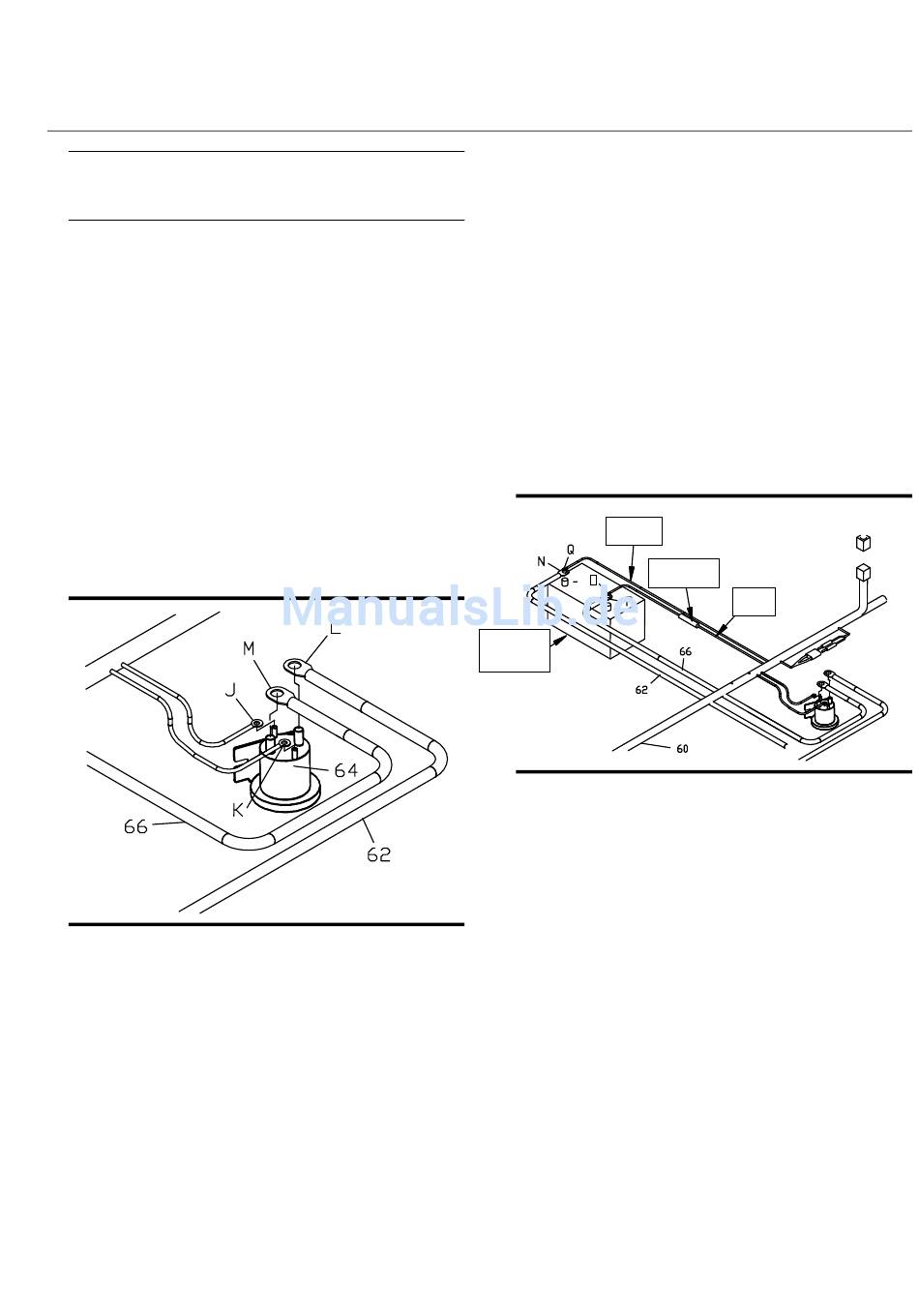

Bild 24. Anschlüße der Magnetspule
20. Verbinden Sie das Weiß/Schwarze Kabel (J) des
Kabelbaumes (60) mit dem kleinen Anschluß der
Spule (64).
21. Verbinden Sie das Braune Kabel (K) des
Kabelbaumes (60) mit dem kleinen Anschluß der
Spule (64).
Notiz: Die Lage der Kabel an den kleinen Anschlüssen
der Spule ist nicht vorgegeben. Nicht gleichzeitig zwei
Kabel auf einen Anschluß.
22. Befestigen Sie die Magnetspule (64) in senkrechter
Position sicher im Motorinnenraum.
Notiz: Die Spule muß so installiert werden, dass die
Anschlüße weder Kotflügel, Haube oder andere
leitfähige Materialien berühren.
23. Verbinden Sie den Kabelschuh des Roten
Power/Masse Kabel (62) mit dem oberen Anschluß
der Spule (64).
24. Verbinden Sie das Batteriekabel (66) mit dem
oberen Anschluß der Spule (64).
Fahrzeu
g
Bild 25.Batterie Anschlüße
25. Befestigen Sie den Kabelschuh (N) des Schwarzen
Power/Masse Kabels (62) mit dem Minus(-) Pol der
Batterie.
26. Verbinden Sie das Braune Kabel (Q) mit dem
Minus(-) Pol der Batterie.
G10145
27. Verbinden Sie das lose Ende (P) des Batterie
Kabels (66) mit dem Plus (+) Pol der Batterie.
28. Verbinden Sie das Rote Sicherungskabel (O) mit
dem Plus (+) Pol der Batterie.
14
Brau
Sicheru
Ro
G10146
