Anmerkung - The boss RT3 Montageanleitung

Elektrisches System Verkabelungs Anleitung

Anmerkung

Bevor Neue Kabelverbindungen vorgenommen
werden, sollten dies mit einer Test Lampe auf
Richtigkeit geprüft werden. Nicht Beachtung kann
zu Schäden führen.
Rechter
Scheinwer
Rechts
Stand &
Linker
Scheinwer

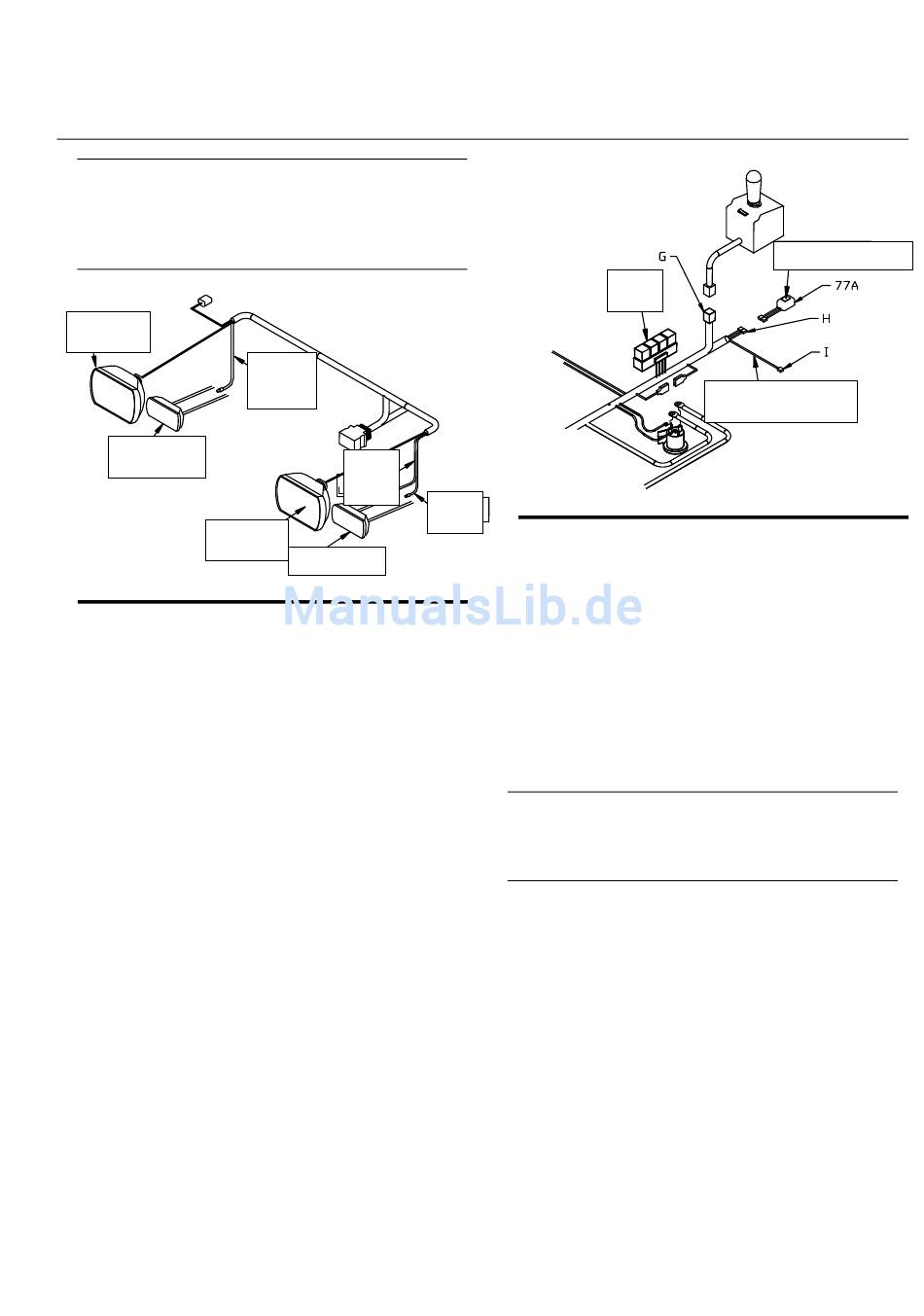

Bild 22. Anschluß Standlicht und Blinker
Notiz: Einige Fahrzeuge benötigen ein Blinker Relais.
7. Verbinden Sie das Rosa Kabel des Kabelbaums
(60) mit dem Blinkerkabel der Beifahrer Seite.
Verwenden Sie dazu den Klemmverbinder.
8. Verbinden Sie das Violette Kabel des Kabelbaums
(60) mit dem Blinkerkabel der Fahrer Seite.
Verwenden Sie dazu den Klemmverbinder.
9. Verbinden Sie das Gelbe Kabel des Kabelbaumes
(60) mit dem Parklicht der Fahrer Seite. Verwenden
Sie dazu den Klemmverbinder.
Notiz: Versichern Sie sich das beim Bohren in der
Karosserie keine Hindernisse im Weg sind.
10. Bohren Sie ein 3,2 cm großes Loch in das Blech
zum Motorraum. Das Loch sollte leicht zugängig auf
der Fahrer Seite liegen.
Rosa
rechter
Blinker
Violet
linker
Blink
Linker
G10143
Gelb
Blink
Bild 23. Kabinen Verkabelung
11. Ziehen SIe das Schwarze (H), das Schwarz/Rot
Kabel (I) und den 9poligen Stecker (G) vom
Motorraum durch das gebohrte Loch in den
Innenraum.
12. Setzen Sie die MSC03761 Gummidichtung (nicht
abgebildet) in das Loch und dichten den Kabelbaum
ab.
13. Verbinden Sie die Zwei Flachstecker (H) mit dem
MSC04747 Scheinwerfer Umschalter (77A) wie
oben abgebildet.
Positionieren Sie den Schalter so, dass er weder die
Sicht noch Bedienungs Fähigkeit des Fahrers
behindert.
14. Suchen Sie sich eine Stelle am Armaturenbrett zur
Anbringung des Schalters. Stelle vorher reinigen
und komplett abtrocknen lassen.
15. Ziehen Sie die Schutzfolie auf der Rückseite des
Schalters ab und drücken Ihn für 30 Sek. auf die
gereinigte Stelle.
13
Scheinwerfer
Relai
s
Schwarz/Rot
geschaltenes Plus mit
Anmerkung
G10144
