The boss RT3 Montageanleitung Seite 21

Hydraulik Einheit Füll Prozedur
Hydraulik Einheit Füll Prozedur

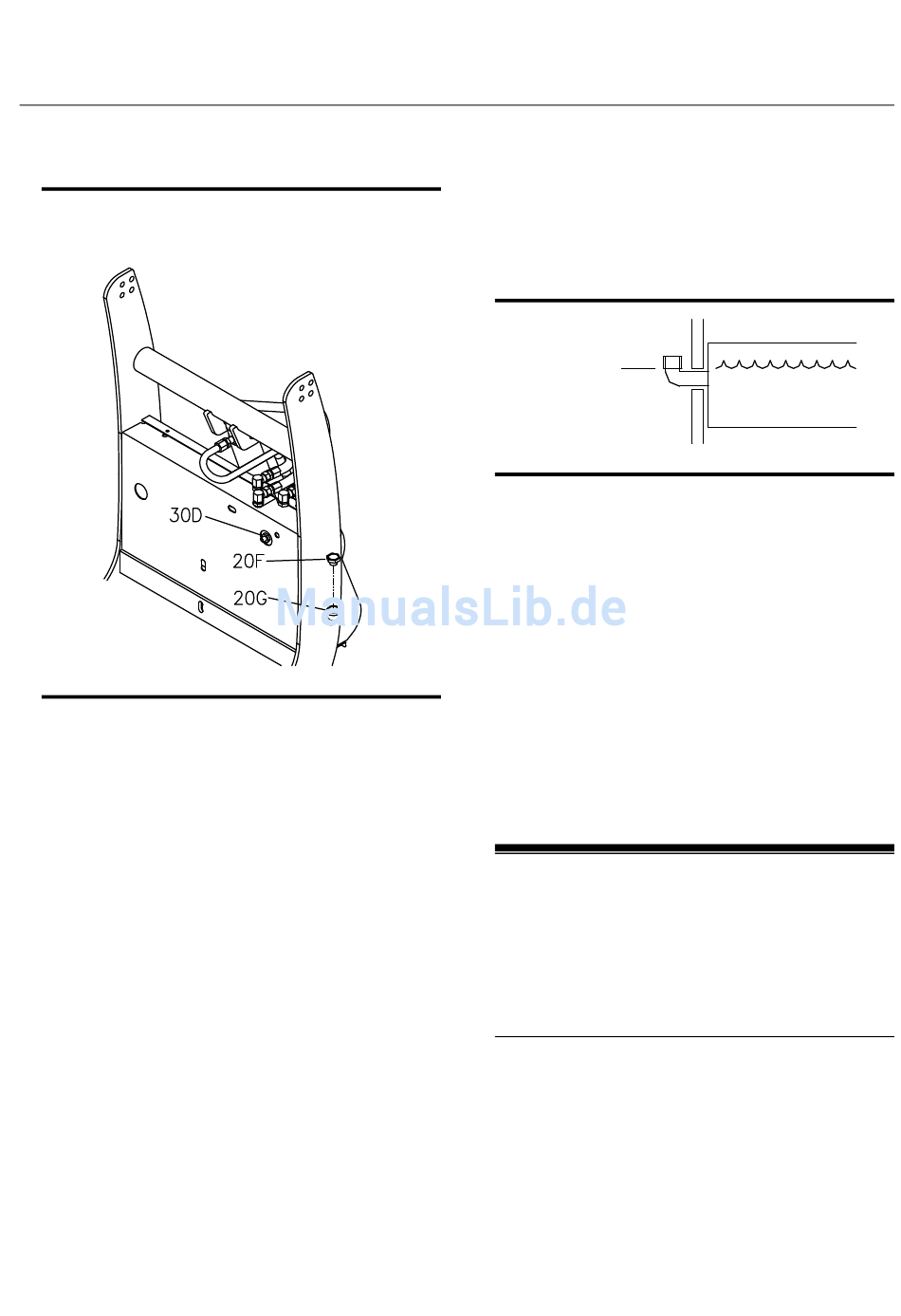

Bild 36.Externe Füllung - Rückansicht
Schritt 1 in der folgenden Füll Anleitung ist nur für
neue Pflüge mit einen leeren Hydraulik System.
Pflug Ausgangsstellung: Der Pflug ist nicht mit dem
Fahrzeug verbunden, der Hebezylinder komplett
zusammengeschoben und der Lichtturm nach vorne
geneigt.
1. Entfernen Sie die HYD04810 Kappe (20F) von
dem HYD04809 Einfüllstutzen (20G) und füllen
Sie ihn mit dem BOSS Hydraulik Öl. Füllen Sie
den Einfüllstutzen (20G) so lange bis kein Öl mehr
aufgenommen wird (ca. 2 l).
2. Befestigen Sie den Pflug am Fahrzeug.
Notiz: Wenn Ihr Pflug mit SmartHitch2™ ausgestattet
ist müssen Sie mit der Hydraulik den Lichtturm
senken. Keinesfalls den Turm manuell senken! Bei
Ausfall des hydraulischen Antriebs kann der Lichtturm
Luftblasen im System hervorrufen. Öl läuft aus dem
internen Einfüllstutzen.
3. Heben Sie den Pflug.
4. Mit dem Pflug in gehobener Position, bewegen
Sie den Pflug mehrmals links und rechts.
5. Senken Sie den Pflug ab.
Notiz: Wenn sich der Pflug nicht senken lässt, ist das
Druckventil (30D) komplett geschlossen. Fahren Sie
mit Schritt 7 fort um das Ventil (30D) einzustellen.
VOLL
Bild 37. Öl Füll Stand
Pflug Position zur Ölstand Prüfung: Der Pflug
sollte am Fahrzeug montiert sein und sich mit gerader
Stellung flach auf dem Boden befinden.
6. Sobald der Pflug in gerader Position und
abgesenkt ist, überprüfen Sie den Ölstand. Das Öl
sollte nun im externen Einfüllstutzen sichtbar sein.
Falls nicht füllen Sie Öl auf bis es sichtbar ist. Nun
sollte der Tank ordnungsgemäß gefüllt sein.
G10124
Notiz: Wenn Ihr Pflug mit SmartHitch2™ ausgestattet
ist müssen Sie mit der Hydraulik den Lichtturm
senken. Keinesfalls den Turm manuell senken! Bei
Ausfall des hydraulischen Antriebs kann der Lichtturm
Luftblasen im System hervorrufen. Öl läuft aus dem
internen Einfüllstutzen.
Wenn Sie das Druckventil (30D) einstellen,
vergewissern Sie sich, dass keine Teile und Anhänge
den Pflug behindern und alle Beobachter im sicheren
Abstand stehen. Der Pflug könnte sich senken wenn
die Steuerung auf SCHWIMM (Float) Stellung steht.
Vergewissern Sie sich, dass die Steuerung auf OFF
steht bevor Sie das Druckventil einstellen.
Zuwiderhandlungen kann zu Verletzung führen.
7. Um die gewünschte Senkgeschwindigkeit durch
das Druckventil (30D) zu erreichen, lösen Sie die
Klemmmutter und stellen dann die
Einstellschraube. Gegen den Uhrzeigersinn wird
die Senkgeschwindigkeit erhöht. Ziehen Sie die
Klemmmutter wieder an bei erreichen der
gewünschten Geschwindigkeit.
22
WARNUNG!
G10411
