WARNUNG!
Bevor Sie mit der Verkabelung beginnen,
versichern Sie sich, dass Ihr Fahrzeug nicht läuft,
sowie der Motor abgekühlt ist. Verletzungsgefahr!
WARNUNG!
Vor Beginn der Verkabelung, Batterie abklemmen.
Verletzungsgefahr!
Beifahrerseite
Scheinwerfer

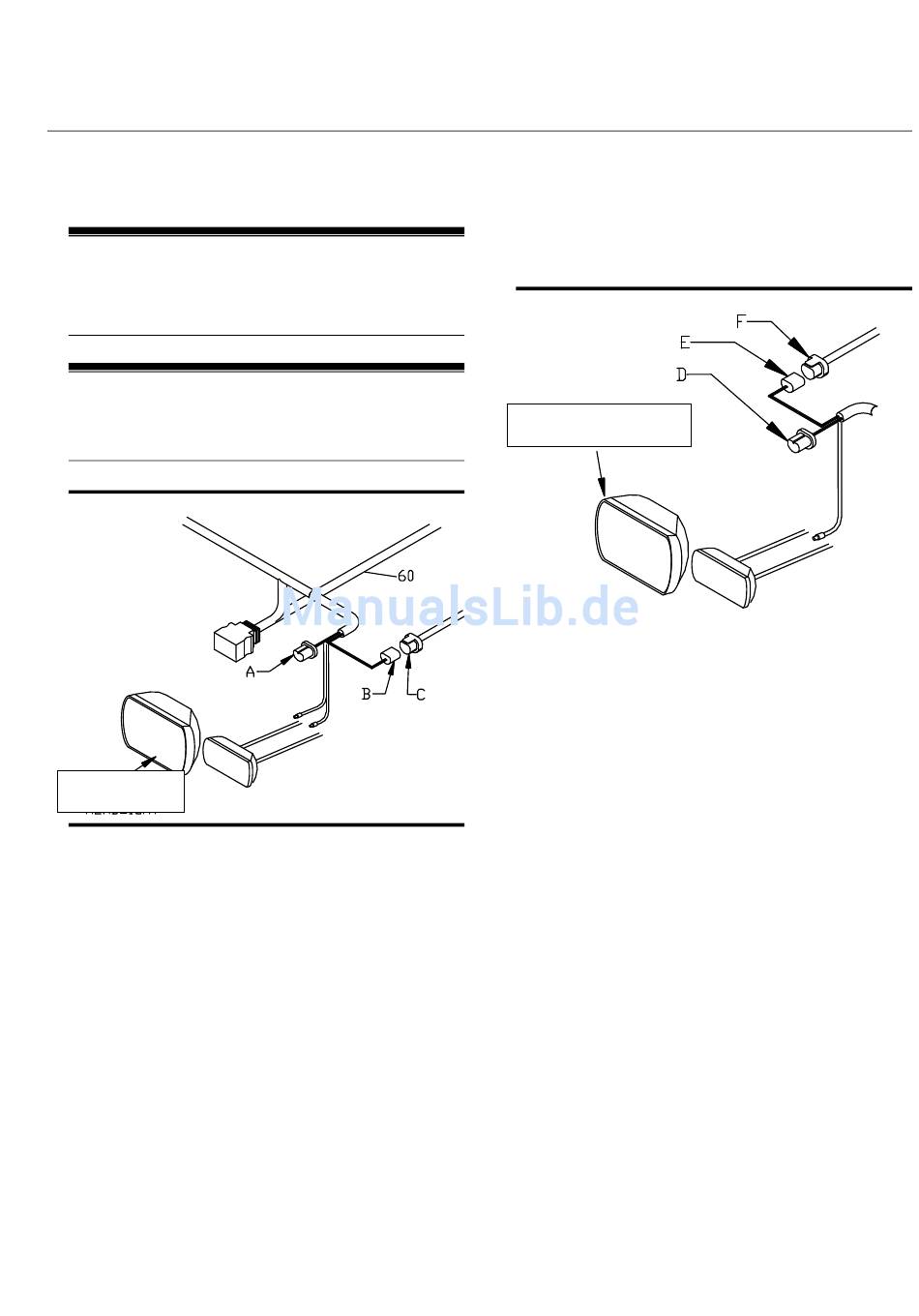

Bild 20. Fahrer Seite Scheinwerfer
Notiz: Alle Verbindungen sollten mit dem mitgelieferten
Fett, geschmiert werden.
1. Entfernen sie den Stecker (C) von der Rückseite
des Scheinwerfers auf der Beifahrer Seite.
2. Schließen sie den BLAUEN Stecker (A) des
Kabelbaumes (60) an dem Scheinwerfer der Beifahrer
Seite an..
3. Verbinden Sie den Schwarzen Stecker (B) des
Kabelbaumes (60) mit dem Original Kabelbaum des
Fahrzeuges (C). Stecker der vom Scheinwerfer entfernt
wurde. Siehe Bild 1.
Notiz: Wenn die Verbindungen Ihres Fahrzeuges nicht
mit denen des Kabelbaumes übereinstimmen, oder Sie
ein Vier Scheinwerfer System haben, benötigen Sie
einen Adaptersatz. Installations Hinweise siehe "Adapter
Installation" in dieser Anleitung.
Bild 21. Beifahrer Seite Scheinwerfer
Fahrerseite Scheinwerfer
4. Entfernen sie den Stecker (F) von der Rückseite
des Scheinwerfers auf der Beifahrer Seite.
5. Schließen sie den BLAUEN Stecker (D) des
Kabelbaumes (60) an dem Scheinwerfer der
Beifahrer Seite an..
6. Verbinden Sie den Schwarzen Stecker (E) des
Kabelbaumes (60) mit dem Original Kabelbaum des
Fahrzeuges (F). Stecker der vom Scheinwerfer
entfernt wurde. Siehe Bild 4.
G10140
12
G10141
