The boss RT3 Montageanleitung Seite 8

Schneepflug Montage Anleitung
Notiz: Betrifft alle Modelle mit der SmartHitch2™
Option.

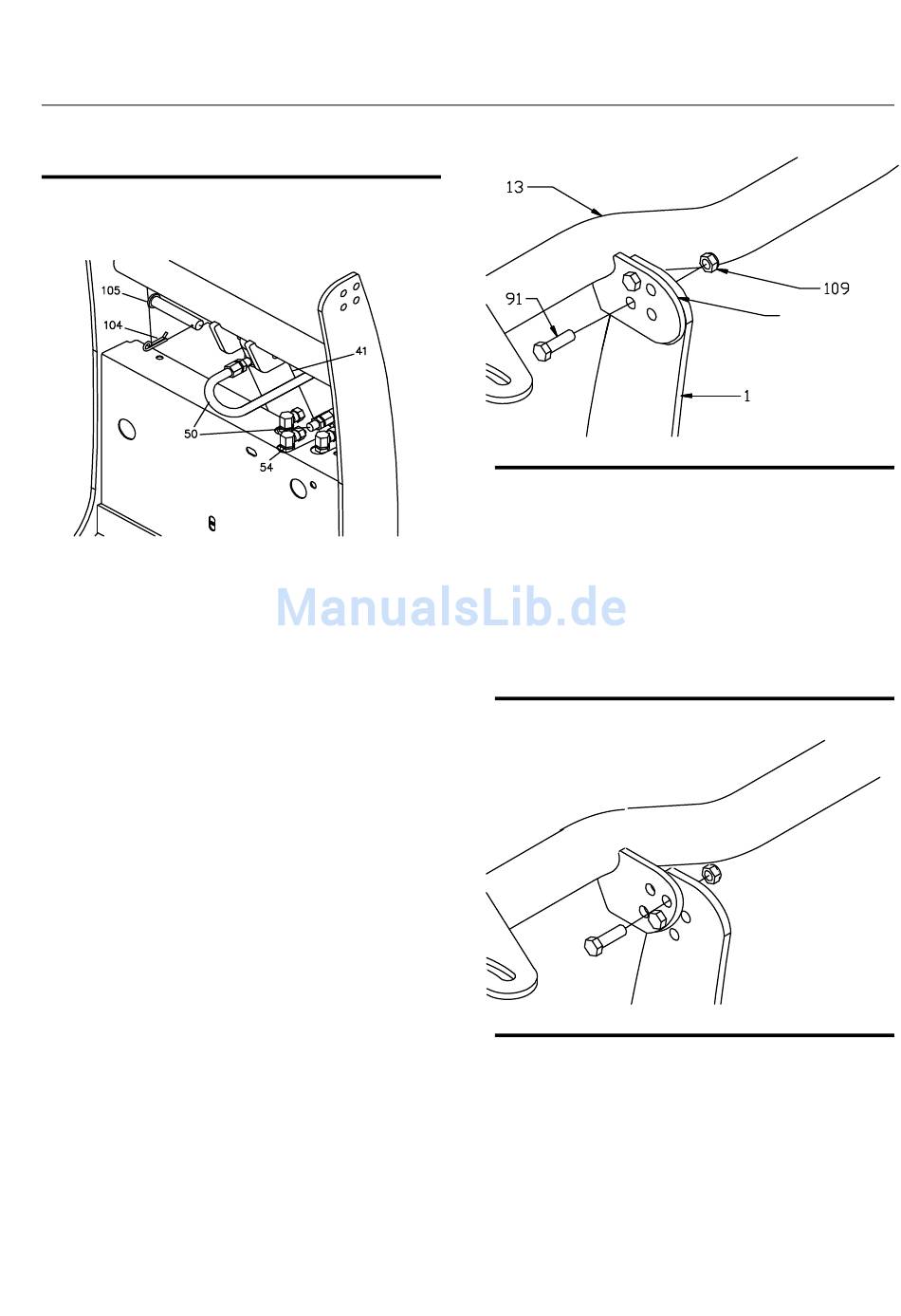

Bild 11. Schlauchverbindung
20. Entfernen Sie den Stecker vom oberen Ende des
Hebe Zylinders (41).
21. Befestigen Sie ein Ende des HYD01695 Hydraulik
Schlauches (50) am oberen Ende des
Hebezylinders (41). Benützen Sie
Dichtungsmasse. Achten Sie auf eine sichere
Verbindung.
22. Machen Sie eine "S" Form mit dem Hydraulik
Schlauch (50) und verbinden Sie Ihn mit dem
hinteren Hydraulikanschluß (54). Achten Sie auf
eine sicherung Verbindung.
Bild 12. Lichtträger Montage (Standard)
23. Befestigen Sie den Lichtträger (13)am oberen
Ende des Kupplungsturms (1)mit zwei Sechskant
Schrauben (91)und zwei selbstsichernden
G10120
Muttern(109).
Notiz: Der Lichtbalken sollte so nah wie möglich am
Kupplungsturm befestigt werden. Für normale
Installation werden nur zwei Löcher ausgerichtet. Pro
Seite sind zwei Schrauben ausreichend.
Bild 13 .Lichtträger Einstellung
Note: Bild 13 zeigt, dass der Kupplungs Turm und
der Lichtträger zwei Satz Löcher haben mit 2,5 cm
Abstand zur Montage für einige spezielle Fahrzeuge.
Diese zusätzlichen Löcher dienen dazu, den
Lichtträger weiter von der Haube entfernt zu
montieren.
8
Gleiche Höhe
G10132
G10131
