The boss RT3 Montageanleitung Seite 5

Schneepflug Montage Anleitung

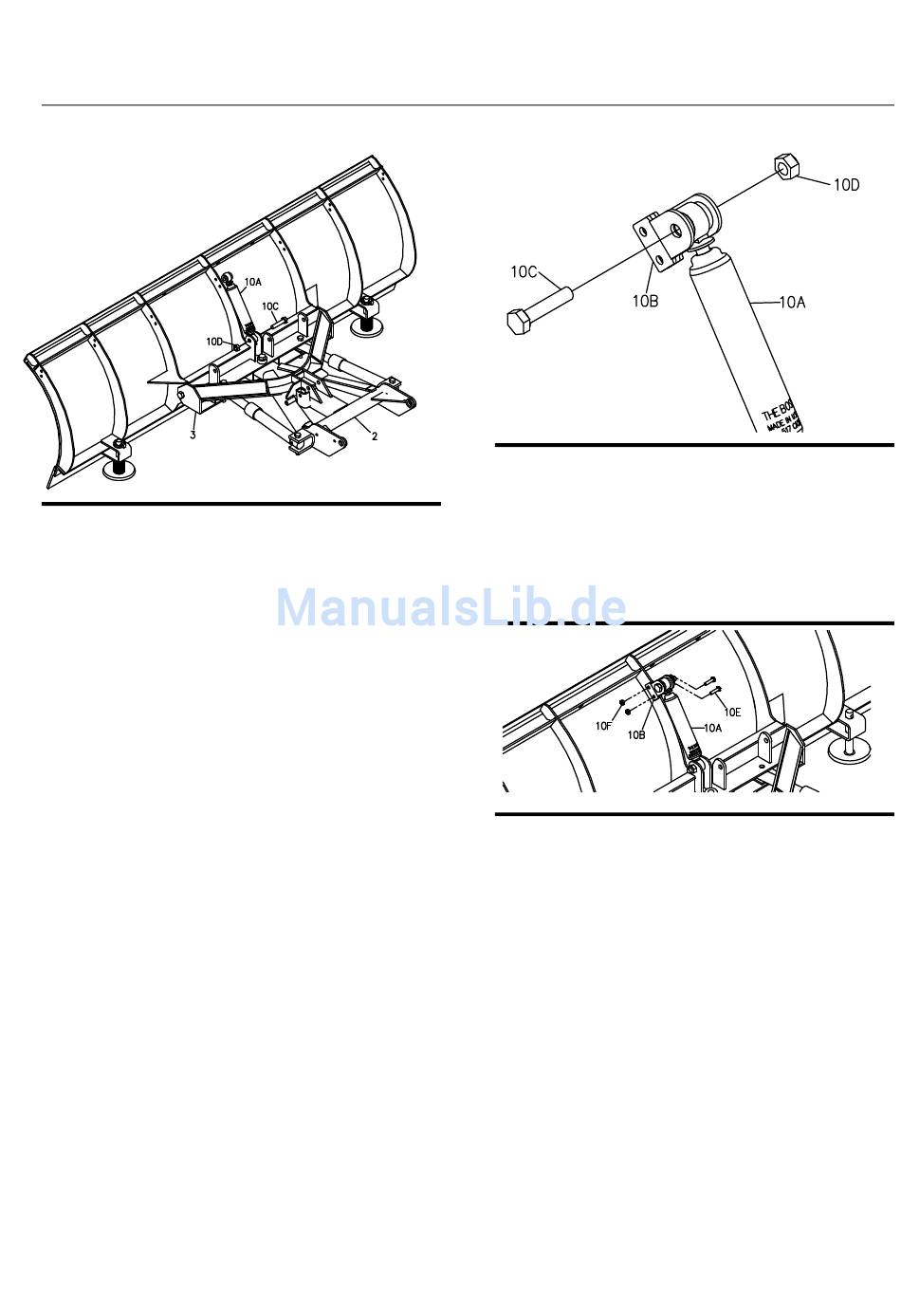

Bild 4. Stoßdämpfer Anbau
Notiz: Stoßdämpfer Options Satz (10) ist Standard
bei allen Super-Duty Geraden Pflügen. Als Option
erhältlich für alle anderen Geraden Pflüge
Notiz: Der 10'0 (305 cm)Super Duty Gerade Pflug ist
mit zwei Stoßdämpfern ausgestattet.
5. Befestigen Sie den MSC01517 Stoßdämpfer
(10A) am Schubrahmen Befestigungsträger
(3). Führen Sie das untere Teil des
Stoßdämpfers(10A) zwischen die
Montageplatten des Befestigungsträgers (3)
ein.
Notiz: Der untere Teil des Stoßdämpfers (10A) ist
das Ende an dem sich das Boss Logo und die
eingravierte Teilenummer befinden.
6. Führen Sie die HDW05608 5/8"-11 x 3" Sechskant
Schrauben (10C) durch die Montageplatten am
unteren Ende des Stoßdämpfers (10A). Die Köpfe
der Sechskantschrauben (10C) müssen sich auf
der rechten Seite befinden. Siehe Bild 4.
Befestigen sie nun dieHDW01709 5/8"-11
konische Mutter (10D) auf der5/8"-11 x 3"
Sechskant Schraube (10C) und ziehen sie
fingerfest an.
Bild 5. Befestigung Stoßdämpfer an Halterung
7. Befestigen Sie die STB03014
Stoßdämpferhalterung (10B) am oberen Ende des
G10061
Stoßdämpfers (10A) mit der 5/8"-11 x 3"
Sechskantschraube (10C) und der 5/8"-11
konischen Mutter (10D). Ziehen Sie die Mutter
fingerfest an.
Bild 6. Befestigung Halterung an Schild
8. Richten Sie die Halterung (10B) mit den Löchern
in der mittleren Rippe des Schildes aus. Siehe
Bild 6. Je eine Platte der Halterung 10B) muß an
den Seiten der Rippe liegen. Befestigen Sie sie
mit zwei HDW01719 3/8"-16 x 1 ½"
Sechskantschrauben (10E) und zwei HDW01720
3/8"-16 Nylon Muttern (10F).Ziehen SIe die
Muttern fingerfest an.
5
G10062
G10063
