The boss RT3 Montageanleitung Seite 16

Elektrisches System Verkabelungs Anleitung

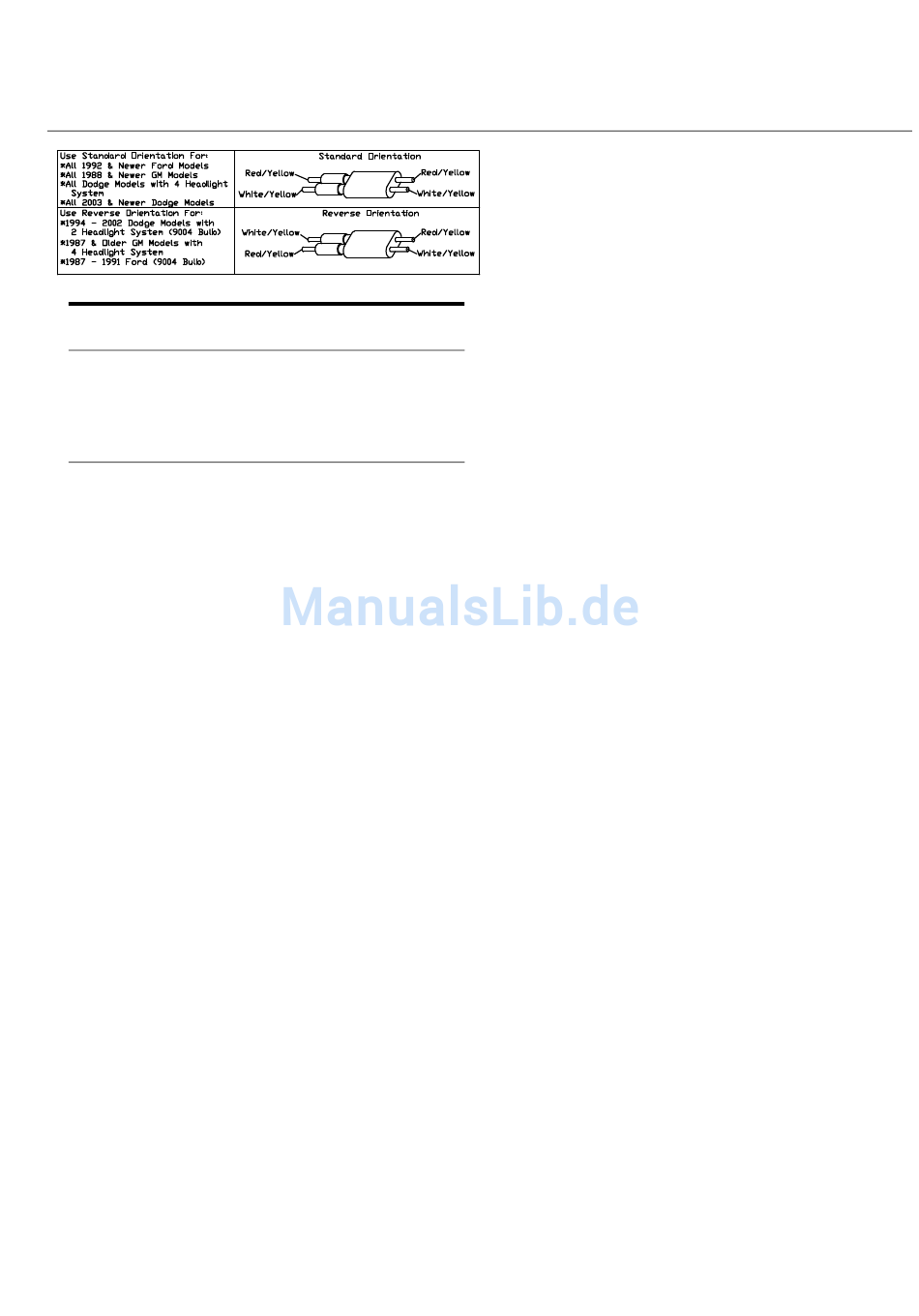

Bild 28. Fahrzeugverbinder Option
Anmerkung
Alle im Motorraum installierten Kabel müssen so
verstaut werden, dass keine heißen oder
bewegenden Teile berührt oder beeinträchtigt
werden. Schadensgefahr!
32. Lokalisieren Sie den Options Fahrzeugverbinder.
Richten Sie den Verbinder so aus, dass er auf Ihr
Fahrzeug zutreffend ist. Siehe Bild 28.
Notiz: Falls Ihr Fahrzeug im oberen Bild nicht gelistet
ist, benützen Sie die Standard Variante. Wenn die
Verbindung nicht ordnungsgemäß ist, werden die Pflug
Scheinwerfer nicht korrekt funktionieren.
33. Sichern Sie die Komplette Pflug Verkabelung.
34. Befestigen Sie den Pflug am Fahrzeug. Gehen Sie
nach der in dieser Anleitung beschriebenen
Methode vor.
35. Testen Sie die ordnungsgemäße Funktion der
Scheinwerferverkabelung. Folgen Sie den
nachfolgenden Anweisungen:
Notiz: Um die Pflug Scheinwerfer zu testen, muß die
Zündung auf ON stehen.
x Abblendlicht (Fahrzeug Licht)
i
Fahrzeugscheinwerfer Schalter – ON
i
Abblendlichtkontrollanzeige - ON
i
Pflugbeleuchtungsschalter –TRUCK
Ergebnis - NUR Fahrzeug Abblendlicht sollte leuchten.
x
Fernlicht (Fahrzeug Licht)
i Fahrzeugscheinwerfer Schalter – ON
i
Fernlichkontrollleuchte – ON
i
Pflugbeleuchtungsschalter –TRUCK
Ergebnis - NUR Fahrzeug Fernlicht sollte leuchten.
x
Abblendlicht (Pflug Licht)
i
i
i
i
Ergebnis - NUR Pflug Abblendlicht sollte leuchten.
G10202
x
FERNLICHT (Pfluglicht)
i
i
i
i
Ergebnis - NUR Fernlicht des Pfluges sollte leuchten.
x
Blinker (Pflug und Fahrzeug)
i
Ergebnis - BEIDE linken Blinker, Pflug und Fahrzeug sollten blinken.
i
Ergebnis - BEIDE rechten Blinker, Pflug und Fahrzeug sollten
blinken.
x
Standlicht (Pflug und Fahrzeug)
i
Ergebnis – Alle vier Standlichter an Pflug und Fahrzeug sollten
leuchten.
Notiz: Falls eine Beleuchtungseinheit nicht
ordnungsgemäß funktionieren, überprüfen Sie nochmals
anhand des "Elektrischen Verkabelungs Diagramm" die
Anschlüße und nehmen Sie falls erforderlich die nötigen
Änderungen vor.
16
Zündung - ON
Fahrzeugscheinwerfer Schalter – ON
Abblendlichtkontrollanzeige - ON
Pflugbeleuchtungsschalter - Pflug
Zündung - ON
Fahrzeugscheinwerfer Schalter – ON
Fernlichtkontrollanzeige – ON
Pflugbeleuchtungsschalter - Pflug
Linke Blinkerkontrollleuchte – ON
Rechte Blinkerkontrollleuchte – ON
Standlicht am Fahrzeug – ON
