The boss RT3 Montageanleitung Seite 11

TM
SmartHitch2 Installations Prozedur
TM

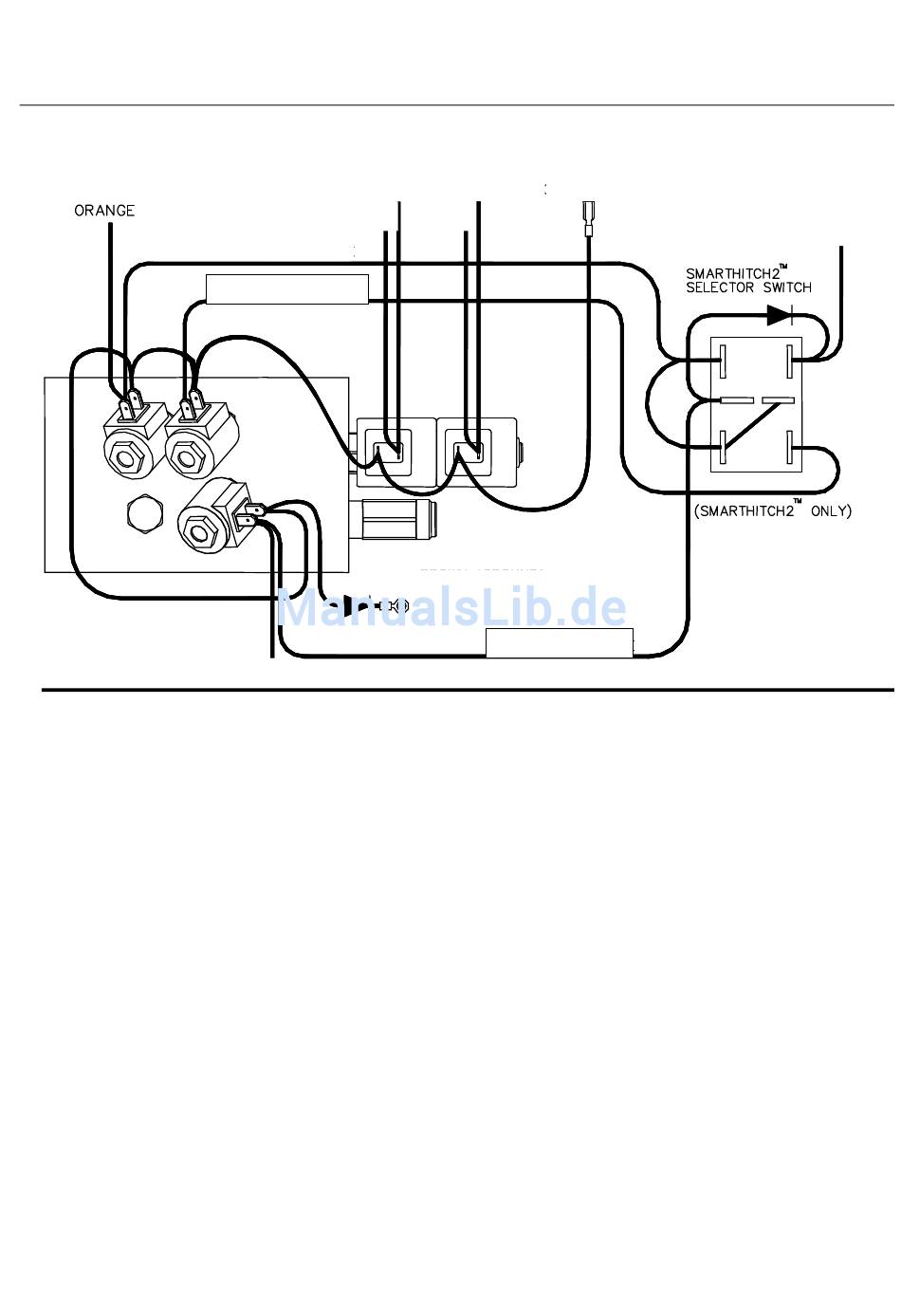

Bild 19. SmartHitch2
15. Verbinden Sie das MSC04672 orange
TM
SmartHitch2 Kabel mit dem Schalter und
Verteiler wie oben abgebildet
16. Verbinden Sie das MSC09867 weiße und
dasMSC09866 schwarze SmartHitch2
mit dem Schalter und dem Verteiler wie oben
abgebildet.
17. Verbinden Sie das Weiß/schwarze Kabel des
Hauptkabelstranges mit dem Schalter wie oben
abgebildet.
Blau
Orange geschalten
Schwarz geschalten
Weiß
Kabel Diagramm
TM
Kabel
Rot /
Schwarz
Grün
Rot
Braun (Masse) zu Stromeinheit
Schwarzes Batteriekabel
Weiß geschalten
11
Braun zum
Hauptkabel
Weiß/Schwarz vom
Hauptkabel
G10447
