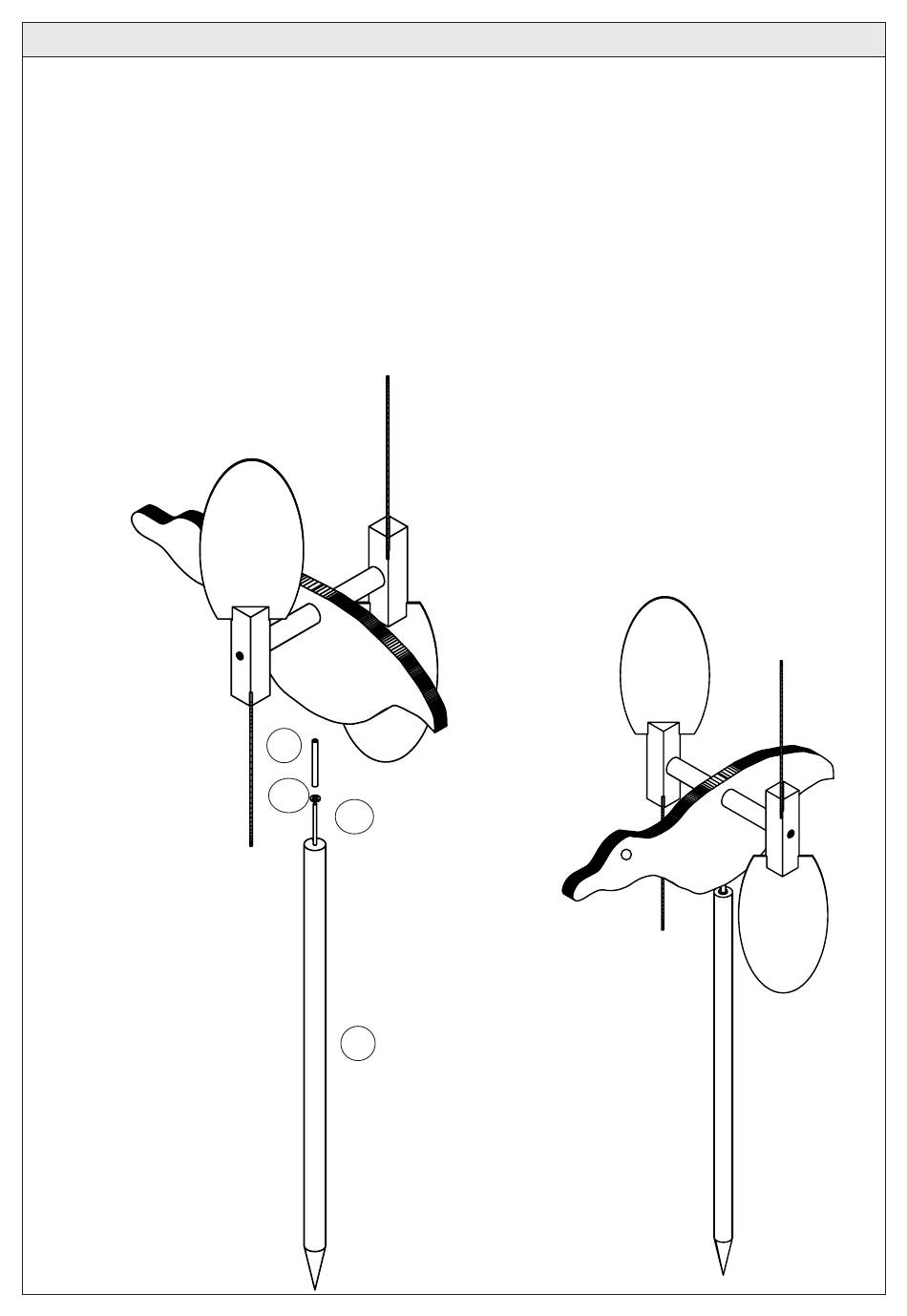

6.4 Herstellung und Montage Hauptlager
6.4.1 Messinghülse (10) Ø 5 x 50 mm in die dafür vorgesehene Bohrung der Grundfigur stecken (evtl mit einem Hammer
einschlagen). Etwas Öl/Fett in die Hülse geben.
6.4.2 Rundstab (9) an einem Ende anspitzen und am anderen Ende zentriert eine Bohrung ø 3 mm ca. 55 mm tief anbrin-
gen.
6.4.3 Schweißdraht (11) ø 3 x 100 mm an den Enden entgraten und in die Bohrung von Rundstab (9) mit einen Hammer
vorsichtig einschlagen.
6.4.4 Unterlegscheibe (12) über den Schweißdraht fädeln und Figur (Messinghülse) auf den Schweißdraht aufstecken.
Hinweis:
Überprüfen, dass das Gewicht auf der Unterlegscheibe (12) lastet und nicht vom Schweißdraht
übernommen wird (evtl. Schweißdraht etwas kürzen).
D100191#1
10
12
11
9
7
