2.3.1

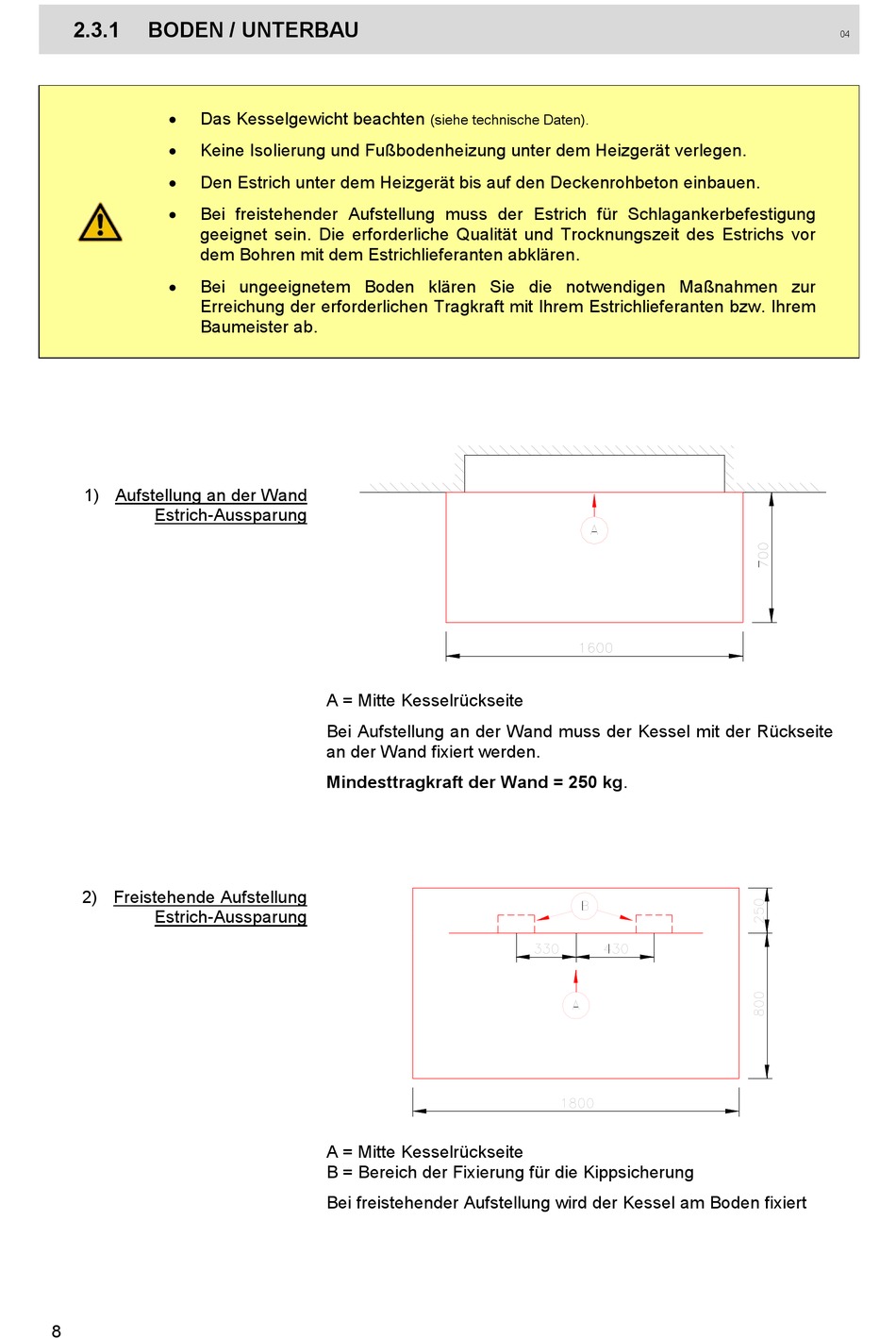

BODEN / UNTERBAU

Das Kesselgewicht beachten

Keine Isolierung und Fußbodenheizung unter dem Heizgerät verlegen.

Den Estrich unter dem Heizgerät bis auf den Deckenrohbeton einbauen.

Bei freistehender Aufstellung muss der Estrich für Schlagankerbefestigung

geeignet sein. Die erforderliche Qualität und Trocknungszeit des Estrichs vor
dem Bohren mit dem Estrichlieferanten abklären.
Bei ungeeignetem Boden klären Sie die notwendigen Maßnahmen zur

Erreichung der erforderlichen Tragkraft mit Ihrem Estrichlieferanten bzw. Ihrem
Baumeister ab.
1) Aufstellung an der Wand
Estrich-Aussparung
2) Freistehende Aufstellung
Estrich-Aussparung
8
(siehe technische Daten).
A = Mitte Kesselrückseite
Bei Aufstellung an der Wand muss der Kessel mit der Rückseite
an der Wand fixiert werden.
Mindesttragkraft der Wand = 250 kg.
A = Mitte Kesselrückseite
B = Bereich der Fixierung für die Kippsicherung
Bei freistehender Aufstellung wird der Kessel am Boden fixiert
