Kaminanschluss - Guntamatic EVOLUTION HYBRID Planung Und Installation

2.3.5

KAMINANSCHLUSS

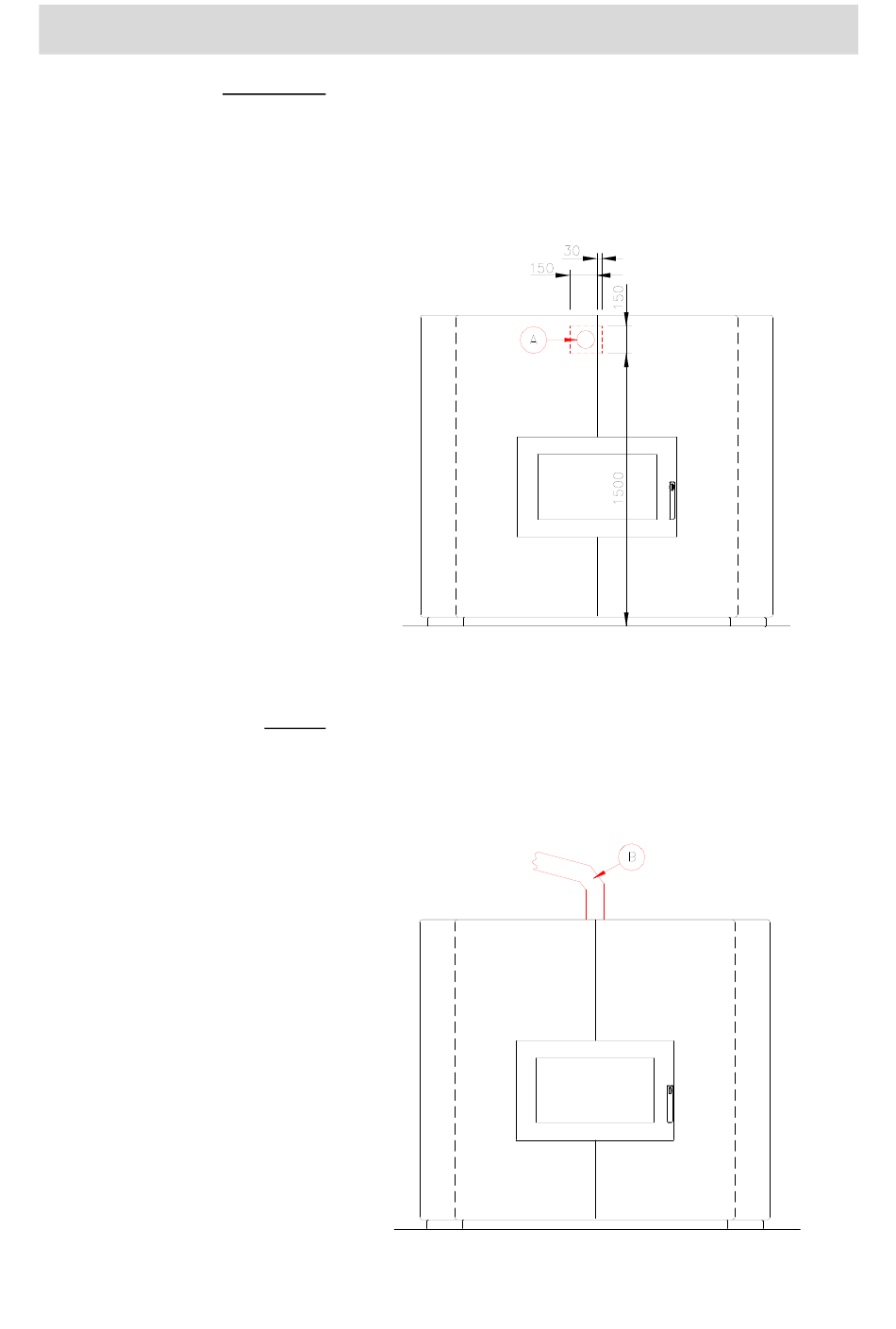

nicht sichtbar Der Kaminanschluss (A) muss in dem mit strichlierten Linien
gekennzeichneten Bereich geplant werden. Dann kann das
Abgasrohr unsichtbar im Inneren des Kessels angeschlossen
werden.
vertikale Maße
horizontale Maße
sichtbar Das isolierte Abgasrohr (B) kann durch eine Ausnehmung in der
oberen Kesselabdeckung nach oben geführt werden und dann
sichtbar bis zum Kaminanschluss geführt werden. Achten Sie
dabei auf leicht steigende Montage und ein möglichst kurzes
Abgasrohr ohne unnötige Bögen.
> vom fertigen Fußboden aus gemessen
> auf die Kesselmitte bezogen gemessen
