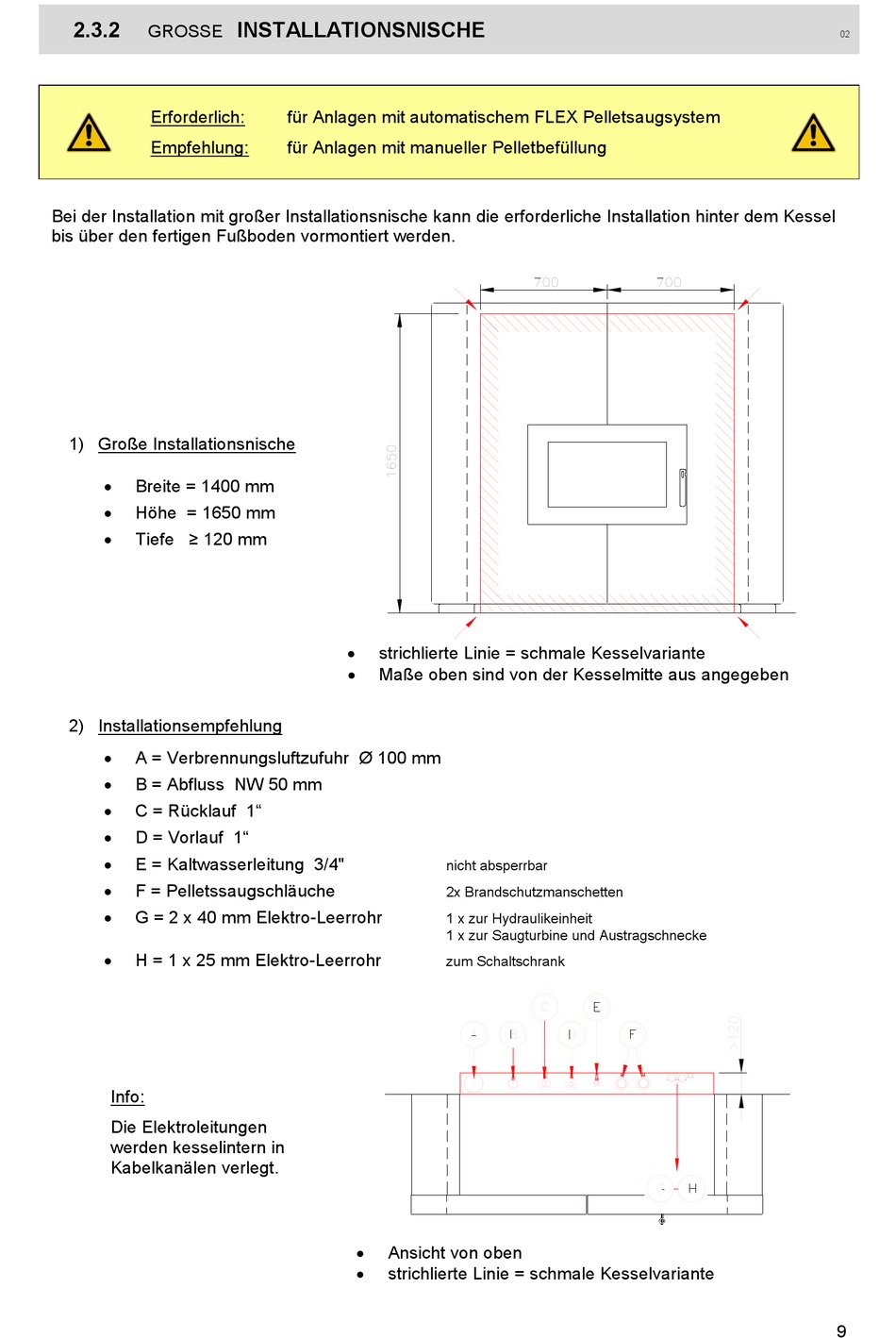

2.3.2
GROSSE
Erforderlich:
Empfehlung:
Bei der Installation mit großer Installationsnische kann die erforderliche Installation hinter dem Kessel
bis über den fertigen Fußboden vormontiert werden.
1) Große Installationsnische
Breite = 1400 mm

Höhe = 1650 mm

Tiefe ≥ 120 mm

2) Installationsempfehlung
A = Verbrennungsluftzufuhr Ø 100 mm

B = Abfluss NW 50 mm

C = Rücklauf 1"

D = Vorlauf 1"

E = Kaltwasserleitung 3/4"

F = Pelletssaugschläuche

G = 2 x 40 mm Elektro-Leerrohr

H = 1 x 25 mm Elektro-Leerrohr

Info:
Die Elektroleitungen
werden kesselintern in
Kabelkanälen verlegt.
INSTALLATIONSNISCHE
für Anlagen mit automatischem FLEX Pelletsaugsystem
für Anlagen mit manueller Pelletbefüllung
strichlierte Linie = schmale Kesselvariante

Maße oben sind von der Kesselmitte aus angegeben

Ansicht von oben

strichlierte Linie = schmale Kesselvariante

nicht absperrbar
2x Brandschutzmanschetten
1 x zur Hydraulikeinheit
1 x zur Saugturbine und Austragschnecke
zum Schaltschrank
