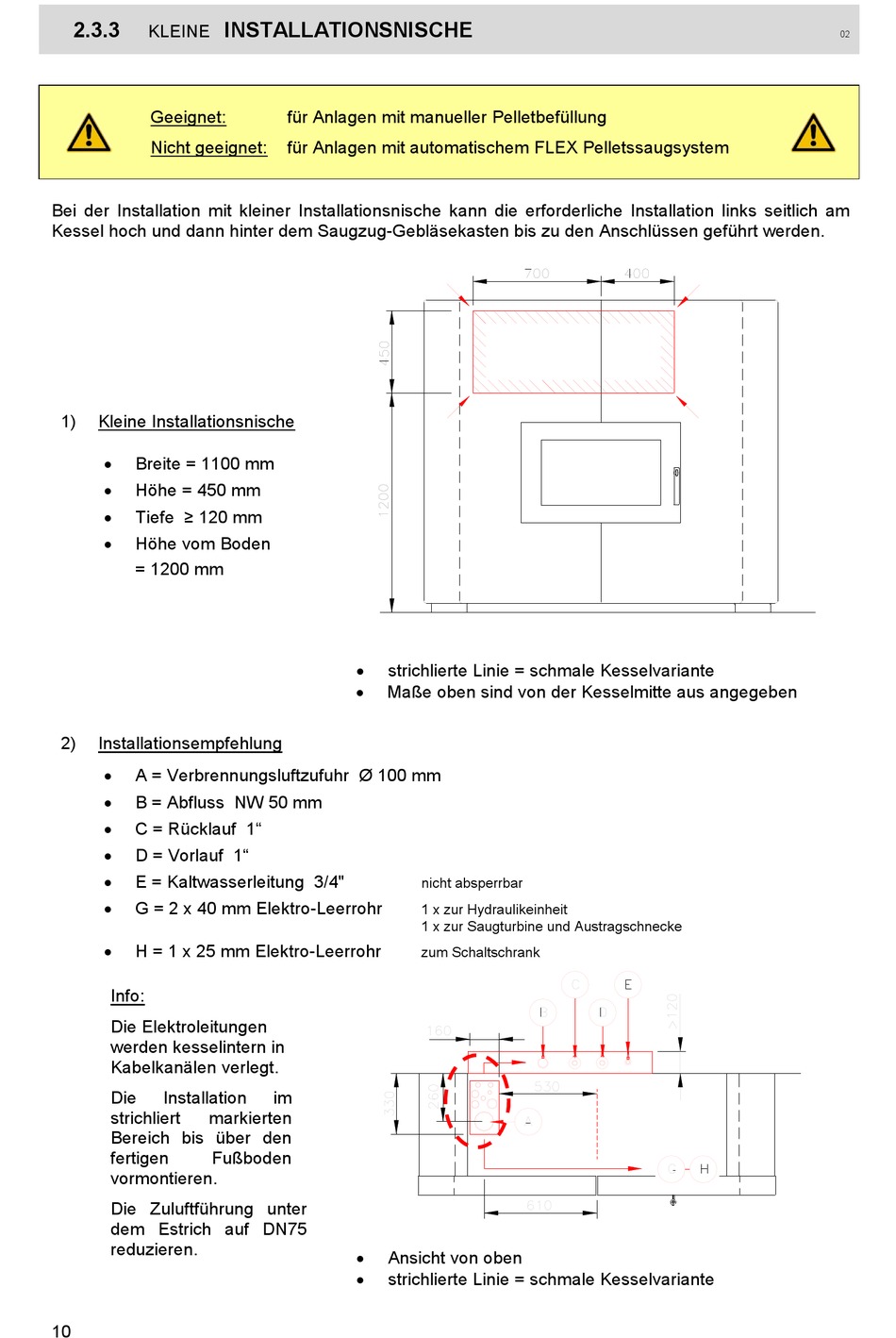

Kleine Installationsnische - Guntamatic EVOLUTION HYBRID Planung Und Installation

2.3.3
KLEINE
Geeignet:
Nicht geeignet:
Bei der Installation mit kleiner Installationsnische kann die erforderliche Installation links seitlich am
Kessel hoch und dann hinter dem Saugzug-Gebläsekasten bis zu den Anschlüssen geführt werden.
1)

Kleine Installationsnische

Breite = 1100 mm

Höhe = 450 mm

Tiefe ≥ 120 mm

Höhe vom Boden

= 1200 mm
2) Installationsempfehlung
A = Verbrennungsluftzufuhr Ø 100 mm

B = Abfluss NW 50 mm

C = Rücklauf 1"

D = Vorlauf 1"

E = Kaltwasserleitung 3/4"

G = 2 x 40 mm Elektro-Leerrohr

H = 1 x 25 mm Elektro-Leerrohr

Info:
Die Elektroleitungen
werden kesselintern in
Kabelkanälen verlegt.
Die Installation
strichliert markierten
Bereich bis über den
fertigen Fußboden
vormontieren.
Die Zuluftführung unter
dem Estrich auf DN75
reduzieren.
10
INSTALLATIONSNISCHE
für Anlagen mit manueller Pelletbefüllung
für Anlagen mit automatischem FLEX Pelletssaugsystem
strichlierte Linie = schmale Kesselvariante

Maße oben sind von der Kesselmitte aus angegeben

im
Ansicht von oben

strichlierte Linie = schmale Kesselvariante

nicht absperrbar
1 x zur Hydraulikeinheit
1 x zur Saugturbine und Austragschnecke
zum Schaltschrank
