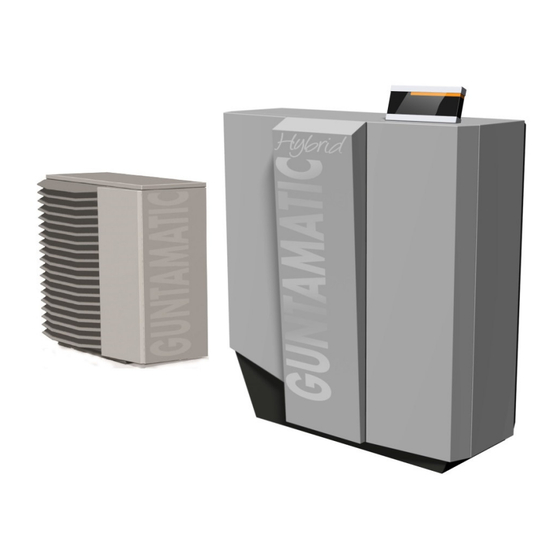

- Seite 1 Pellet-Wärmepumpe HYBRID 0.10 / 0.16 Planung und Installation DE-B31-022-V08-0121...
-
Seite 2: Informationen Zur Dokumentation
Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite 1 EINLEITUNG ................4 Sicherheitshinweise Garantie und Gewährleistung Inbetriebnahme Bauliche Voraussetzungen 2 PLANUNG ................5 Brandschutz Mindest-Brandschutz-Anforderungen Heizraum / Aufstellungsraum Kamin Zugregler und Explosionsklappe Brennstofflager Planungsbeispiele Heizkreisregelung 3 MONTAGE ................18 Lieferung Einbringung Platzieren und Ausrichten Hydraulische Einbindung Füllen und Entlüften Kaminanschluss Montage Austragung... -
Seite 4: Einleitung
Weiters dürfen nur Originalteile oder vom Hersteller ausdrücklich freigegebene Teile in die Anlage eingebaut werden. 1.3 INBETRIEBNAHME Die Erstinbetriebnahme der Feuerung muss durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Diese kontrollieren, ob die Anlage laut Schema gebaut wurde, stimmen die Anlage ab und erklären dem Anlagen-betreiber den Betrieb... -
Seite 5: Planung
(M-FeuVO) Hessen und Saarland – hier gilt §16 FeuVO Hessen Schweiz Brandschutzvorschriften (www.vkf.ch) weitere Exportländer zuständige Brandschutzbehörden Die Einhaltung der jeweiligen Länder-Brandschutz- vorschriften ist verpflichtend und den GUNTAMATIC- Mindestbrandschutzanforderungen übergeordnet. Bei fehlenden spezifischen Ländervorschriften sind die GUNTAMATIC-Mindest-Brandschutz- Anforderungen exakt einzuhalten. -
Seite 6: Mindest-Brandschutz-Anforderungen
2.2 MINDEST-BRANDSCHUTZ-ANFORDERUNGEN TH-02 Heizraum Boden aus Beton, roh oder gefliest. Alle Materialien für Boden, Wände und Decke sind brandbeständig in F60 / REI60 auszuführen. Wird ein Gewebetank im Heizraum aufgestellt (nicht , sind Boden, Wände und Decke in F90 / in allen Ländern erlaubt) REI90 auszuführen. -
Seite 7: Heizraum / Aufstellungsraum
HYBRID 0.10 / 0.16 T 160 cm B 170 cm x T 145 cm HYBRID 0.10 / 0.16 / RLU T 160 cm T = den Raum von der Kesselvorderseite nach hinten gesehen; T = wenn Leitungen hinter dem Kessel verlegt werden müssen;... - Seite 8 raumluftunabhängigem Anschluss muss Ver- brennungsluft über einen Schacht bzw. ein Rohr direkt zum Luftstutzen am Kessel und zum RLU Zugkasten geführt werden. Zuluftrohr bis 5 m Länge Ø = 150 mm Zuluftrohr über 5 m oder mehrere Bögen Ø = 180 mm ...
- Seite 9 Elektische Installation Im Heizraum müssen die Beleuchtung und die elektrische Zuleitung Heizanlage fest installiert sein. gekennzeichneter Fluchtschalter ist an leicht zu- (Not-Aus) gänglicher Stelle außerhalb des Heizraumes in der Nähe der Heizraumtür anzubringen. Ein Netzanschluss 230 VAC, 50 Hz, 13 A ist vorzusehen. Feuerlöscher Ein Handfeuerlöscher ist außerhalb des...
- Seite 10 Aufstellort: Planen Sie die Feuerung möglichst nahe beim Kamin, um ein langes Abgasrohr zu vermeiden. Die Feuerung muss für HYBRID 0.10 / 0.16 Reparaturarbeiten von vorne zugänglich sein. Die Ausladung der Fronttür muss freigehalten werden. A → Abstand LINKS 0 cm möglich...
-
Seite 11: Kamin
D = 140 mm Kaminberechnungsdaten Den Kamin auf Nennlast auslegen! (gemittelte Werte bei verunreinigtem Wärmetauscher) Nennlast Type Abgas Massenstrom Zugbedarf RLA 5 HYBRID 0.10 125°C 13,0% 20,3 kg/h RLU 5-7 Pa RLA 5 HYBRID 0.16 125°C 13,0% 20,3 kg/h RLU 5-7 Pa... -
Seite 12: Zugregler Und Explosionsklappe
2.5 ZUGREGLER UND EXPLOSIONSKLAPPE TH-01 Der Einbau eines Zugreglers und einer Explosionsklappe ist zwingend erforderlich! Der in den Kaminberechnungsdaten angegebene Kaminzug darf um nicht mehr als +/- 3 Pascal abweichen. Sollte der Kaminzug nicht auf den erforderlichen Wert reduziert werden können, so ist entweder ein größerer Zugregler einzusetzen, oder zwischen Kamin Zugregler... -
Seite 13: Brennstofflager
2.6 BRENNSTOFFLAGER BS-05 Wir weisen darauf hin, dass die jeweiligen länderspezifischen Normen (z.B. ÖNORM EN ISO 20023, ISO 20024, VDI 3464, …) Sinne der Lagerraumsicherheit strikt einzuhalten sind. Jahresbedarfsschätzung Das Brennstofflager sollte den Vorrat für ein Jahr aufnehmen können. Bei Raumaustragungen beträgt das nutzbare Lager- volumen ca. - Seite 14 Einschlägige verpflichtende Normen Ländervorschriften sind vorrangig zu beachten. Lagerraum Flex, Rührwerk, Schnecke … mit Schrägboden 1) Lagerraum mit Guntamatic Befüllset einsetzbar bis maximal 2 m Leitungslänge und 15 t Fassungsvermögen; Befüllöffnungen außen maximal 0,5 m höher bzw. maximal 0 ...
- Seite 15 Einstiegöffnungen Oberirdische Brennstofflager müssen über eine Tür oder Luke versehen sein. Innenseitig muss die (nach außen öffnend) Einstiegöffnung mit einer Beplankung versehen sein, die von außen abnehmbar ist, damit der Brennstoff bei irrtümlicher Öffnung des Lagerraums nicht herausrieseln kann. Auf Grund der Verletzungsgefahr während Betriebes...
-
Seite 16: Planungsbeispiele
2.7 PLANUNGSBEISPIELE Beispiel 1 Anlage mit FLEX-Raumaustragung aus einem anderen Gebäudeabschnitt. Die Maximallänge der Austragschnecke beträgt 2,5 m. Die maximale Sauglänge beträgt 25 m. 2 Brandschutzmanschetten erforderlich - Mindest-Brandschutz-Anforderungen beachten! Beispiel 2 Anlage mit BOX-Gewebetank in einem anderen Gebäudeabschnitt. Die maximale Sauglänge beträgt 25 m. 4 Brandschutzmanschetten erforderlich - Mindest-Brandschutz-Anforderungen beachten! -
Seite 17: Heizkreisregelung
2.8 HEIZKREISREGELUNG HY-02 Die Heizkreisregelung wird optional angeboten. Zur Auswahl steht am Heizkessel das Set-MKR oder das Wandgerät Set-MK261 zur Montage an der Wand. pro Anlage 3 witterungsgeführte Regelungen möglich; ● pro Anlage kann am Kessel 1 Set-MKR aktiviert werden; ●... -
Seite 18: Montage
50 cm mindestens ideal 30 cm möglich mit RLU 0 cm möglich bei HYBRID 0.10 und 0.16 Möglich ohne RLU, wenn die Kältemittelleitungen von oben oder von links zugeführt werden. Abstand HINTEN 5 cm ideal 0 cm möglich Abstand ist möglich, wenn hinter dem Kessel keine Leitungen verlegt werden müssen. -
Seite 19: Hydraulische Einbindung
3.4 HYDRAULISCHE EINBINDUNG A → Entlüftung 1/2" B → Rücklauf 1" C → Vorlauf 1“ Sicherheitswärmetauscher Anschluss einer thermischen Ablaufsicherung nach EN12828, bauteilgeprüft nach EN14597, ist nicht notwendig. Eine Überschreitung der höchstzulässigen Betriebstemperatur von 110 °C nicht möglich. Nicht-Überschreiten höchstzulässigen Betriebstemperatur wird durch... - Seite 20 Kunststoffrohrleitungen Bei Anschluss von Kunststoffleitungen für Fußbodenheizung oder Fernwärmeleitungen sind diese gegen zu hohe Temperaturen zusätzlich einem Begrenzungsthermostat für Umwälzpumpen zu schützen. Überhitzungsgefahr Fehlbedienung, falscher Brennstoff oder Störungen am Gerät können zu einer Überhitzung führen. Um Schäden zu ver-meiden, sind zusätzliche Absicherungen für...
-
Seite 21: Füllen Und Entlüften
< 0,11 °dH < 0,11 °dH < 0,11 °dH Fremdgeräte Wird neben der GUNTAMATIC-Feuerung zusätzlich auch ein Fremdgerät betrieben, ist für das Füllen dessen Installations- anleitung zusätzlich zu beachten. Anlage spülen Vor dem Füllen der Anlage das gesamte Leitungssystem ausgiebig spülen, um Magnetit und Rostschlamm best-... -
Seite 22: Kaminanschluss
3.6 KAMINANSCHLUSS Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und zwischen dem Heizkessel und dem Kamin isoliert werden muss. → bis 4 m Abgasrohrlänge und maximal 3 Bögen: HYBRID 10 / 0.10 / 0.16 Ø... -
Seite 23: Montage Austragung
3.7 MONTAGE AUSTRAGUNG 3.7.1 SYSTEM FLEX MONTAGE BS-02 Auf seitenrichtige Montage der Einlauföffnung (B) achten! A → Förderrichtung B → Einlauföffnung C → Drehrichtung D → Abstreifer E → Bodenlasche F → Kontrollmaß 56 mm Abb:1 1. Die Antriebseinheit der Austragschnecke durch die (1) Abb. - Seite 24 SAUGLEITUNGEN BS-01 Abb:2 HY-01 Saugleitungen 1. Saugschläuche vom Zyklonbehälter bzw. vom (8) Abb. 2 Gebläse zu einem beliebigen Saugstutzen an der Schnecke verbinden. Den Saugschlauch zum Zyklonbehälter in möglichst großen Radien verlegen. Der Mindestradius zur Schlauchverlegung beträgt 0,5 m! Zudem sollte der Schlauch nicht durchhängen. Ausreichend Halterungen verwenden! 2.
-
Seite 25: Verbretterung
VERBRETTERUNG BS-01 A → Querlatte B → Kantholz C → Kantholz D → Verbretterung E → Schneckennut F → Stützbalken BS-01 Abb: 3 Ansicht: → vom Austraggetriebe in Richtung Lagerraum gesehen; Lagerraumverbretterung 1. Ein Dachlattenstück zum Anzeichnen des 35° Gefälles links und rechts in die Schneckennut einstecken. -
Seite 26: System Box
BEFÜLLSET / EINSTIEGSÖFFNUNG BS-01 Befüllset Es müssen mind. 2 Befüllstutzen montiert werden. A → PVC Rohr Ø150 mm B → Befüllset gerade (di 100 mm / Bördel 115 mm) C → Befüllset 45° (di 100 mm / Bördel 115 mm) Abb: 4 an der Außenwand im Lichtschacht... -
Seite 27: Elektroanschluss
ELEKTROANSCHLUSS Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich ist darauf zu achten, dass eine Beschädigung elektrischer Anlagenteile durch Wärme-strahlung ausgeschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig bereits steckerfertig. - Seite 28 Verkabelung Inneneinheit Netzzuleitung 3 x 1,5 mm² Außeneinheit Kabeldimensionierung siehe in der Planungs- und Installationsanleitung für die Außeneinheiten Fühler 2 x 1 mm² Raumgerät 2 x 1 mm² CAN-Bus 2 x 2 x 0,5 mm² paarverseilt / geschirmt Für Schwachstrom und Starkstrom...
-
Seite 29: Anschlüsse Der Anlage
4.1 ANSCHLÜSSE DER ANLAGE Netzanschluss Inneneinheit 230 VAC, 50 Hz, 13 A Außeneinheit Anschlusswerte siehe in der Planungs- und Installations- anleitung für die Außeneinheiten Standard Kesselbedieneinheit Weichenladepumpe (BCE) (230 VAC) Kesselplatine Netzschütz (230 VAC) (230 VAC) Sicherheitstemperaturbegrenzer Umschaltventil... -
Seite 30: Abschlusskontrolle
Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Voraus-setzung dafür ist, dass der Kaminkehrer, der Heizungs-installateur und der Elektroinstallateur die Anlage für den Betrieb freigegeben haben. Der von GUNTAMATIC Fachmann wird folgende Arbeiten bei der Inbetriebnahme durchführen: Kontrolle der gesamten Anlage; ... -
Seite 31: Normen / Vorschriften
NORMEN / VORSCHRIFTEN BS-04 Das Heizgerät ist entsprechend der Klasse 5 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem. Art. 15a BVG über Schutzmaßnahmen für Kleinfeuerungsanlagen und Einsparung von Energie ausgeführt. Die Originalprüfzeugnisse liegen beim Hersteller auf. Beim Anschluss des Heizkessels sind neben den örtlichen feuer- und baupolizeilichen Vorschriften folgende allgemein geltende Norm- und Sicherheitsvorschriften zu beachten: ÖNORM / DIN EN 303-5... -
Seite 32: Anschlussschema
Heizkreis 0 mit Festwertregelung – Heizkreis 1 und 2 gemischt Schema Nr.: HY-01 Feuerung HYBRID 0.10-16 laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Zugregler RE mit Ex-Klappe laut Preisliste Regelung Set-MKR S30-031 laut Preisliste Mischer Stellmotor S50-501 Raumgerät / Raumstation... -
Seite 33: Technische Daten
TECHNISCHE DATEN Hybrid 0.10 / 0.16 HYBRID 0.10 HYBRID 0.16 Pellets Pellets Brennstoff EN Plus A1 EN Plus A1 EN 17225-2 Leistungsbereich-System 2,5 – 10,2 (9,0 2,5 – 16,0 (14,2 Leistungsbereich-Pellets 3,0 (2,5 ) - 10,2 (8,4 3,0 (2,5 ) - 10,2 (8,4 Kesseltemperatur 38 –... - Seite 34 SYSTEM FLEX TECHNISCHE DATEN BS-03 Mauerdurchbruch: B 33 cm x H 25 cm Mauerstärke: max. 40 cm Schütthöhe: Pellets max. 2,5 m Trogendstück Flex 1,5 m Zus Flex 1 m Zus Flex Antriebseinheit Benötigte Komponenten nach Lagerraum-Innenmaß A Bezeichnung Antriebseinheit Maß...
- Seite 35 EFFIZIENZ KENNFELD WP-01 Vorlauftemperatur °C 2,4 / 6,9 2,1 / 6,6 1,8 / 6,4 1,6 / 6,1 2,6 / 7,4 2,3 / 7,2 2,1 / 7,1 1,9 / 6,9 1,7 / 6,7 1,6 / 6,5 2,7 / 7,7 2,5 / 7,6 2,2 / 7,5 2,0 / 7,3 1,9 / 7,2...
