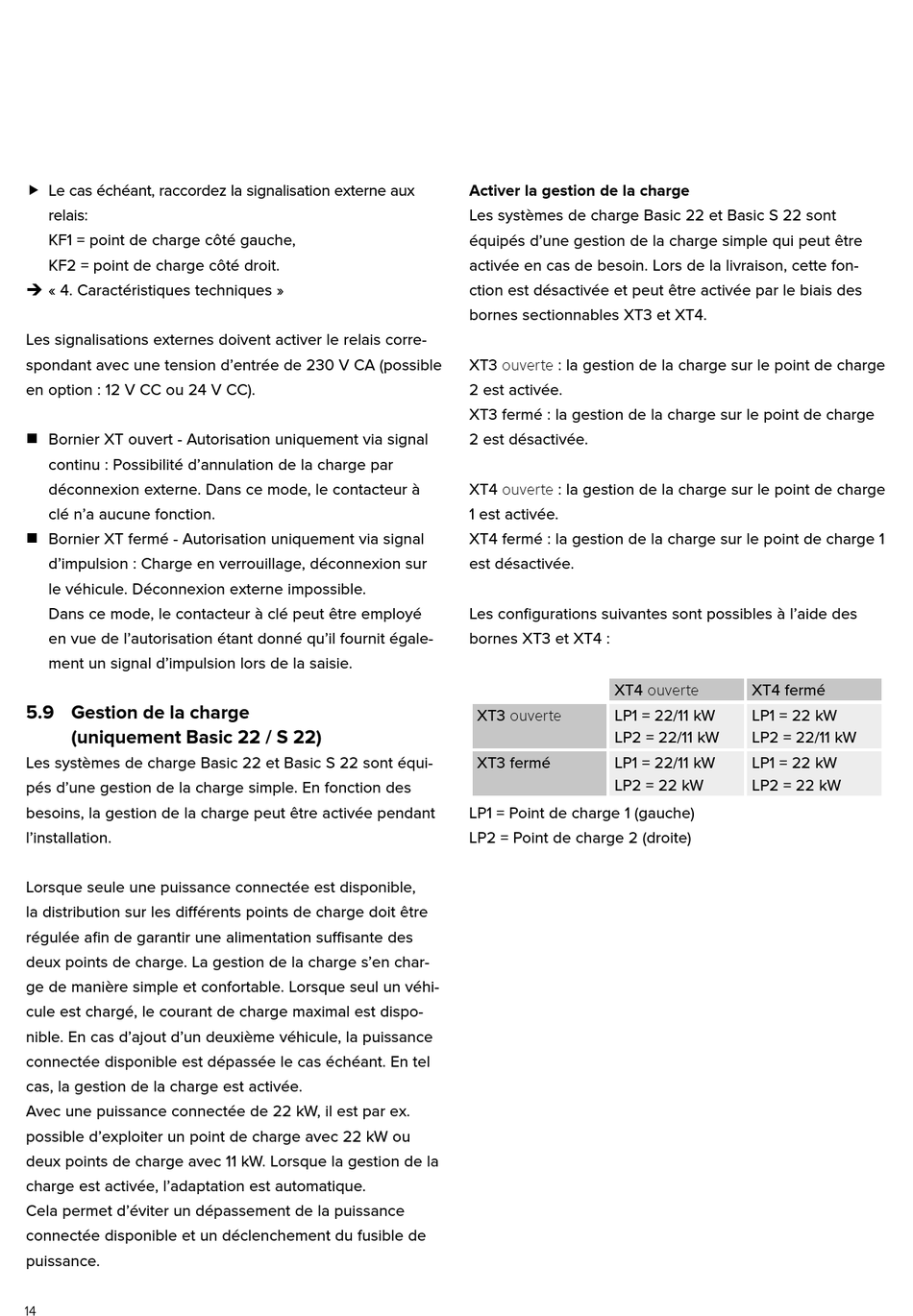

f Le cas échéant, raccordez la signalisation externe aux
relais:
KF1 = point de charge côté gauche,
KF2 = point de charge côté droit.
Î « 4. Caractéristiques techniques »
Les signalisations externes doivent activer le relais corre-
spondant avec une tension d'entrée de 230 V CA (possible
en option : 12 V CC ou 24 V CC).
„ Bornier XT ouvert - Autorisation uniquement via signal
continu : Possibilité d'annulation de la charge par
déconnexion externe. Dans ce mode, le contacteur à
clé n'a aucune fonction.
„ Bornier XT fermé - Autorisation uniquement via signal
d'impulsion : Charge en verrouillage, déconnexion sur
le véhicule. Déconnexion externe impossible.
Dans ce mode, le contacteur à clé peut être employé
en vue de l'autorisation étant donné qu'il fournit égale-
ment un signal d'impulsion lors de la saisie.
5.9 Gestion de la charge
(uniquement Basic 22 / S 22)
Les systèmes de charge Basic 22 et Basic S 22 sont équi-
pés d'une gestion de la charge simple. En fonction des
besoins, la gestion de la charge peut être activée pendant
l'installation.
Lorsque seule une puissance connectée est disponible,
la distribution sur les différents points de charge doit être
régulée afin de garantir une alimentation suffisante des
deux points de charge. La gestion de la charge s'en char-
ge de manière simple et confortable. Lorsque seul un véhi-
cule est chargé, le courant de charge maximal est dispo-
nible. En cas d'ajout d'un deuxième véhicule, la puissance
connectée disponible est dépassée le cas échéant. En tel
cas, la gestion de la charge est activée.
Avec une puissance connectée de 22 kW, il est par ex.
possible d'exploiter un point de charge avec 22 kW ou
deux points de charge avec 11 kW. Lorsque la gestion de la
charge est activée, l'adaptation est automatique.
Cela permet d'éviter un dépassement de la puissance
connectée disponible et un déclenchement du fusible de
puissance.
14
Activer la gestion de la charge
Les systèmes de charge Basic 22 et Basic S 22 sont
équipés d'une gestion de la charge simple qui peut être
activée en cas de besoin. Lors de la livraison, cette fon-
ction est désactivée et peut être activée par le biais des
bornes sectionnables XT3 et XT4.
XT3 ouverte : la gestion de la charge sur le point de charge
2 est activée.
XT3 fermé : la gestion de la charge sur le point de charge
2 est désactivée.
XT4 ouverte : la gestion de la charge sur le point de charge
1 est activée.
XT4 fermé : la gestion de la charge sur le point de charge 1
est désactivée.
Les configurations suivantes sont possibles à l'aide des
bornes XT3 et XT4 :
XT4 ouverte
XT3 ouverte LP1 = 22/11 kW
LP2 = 22/11 kW
XT3 fermé LP1 = 22/11 kW
LP2 = 22 kW
LP1 = Point de charge 1 (gauche)
LP2 = Point de charge 2 (droite)
XT4 fermé
LP1 = 22 kW
LP2 = 22/11 kW
LP1 = 22 kW
LP2 = 22 kW
