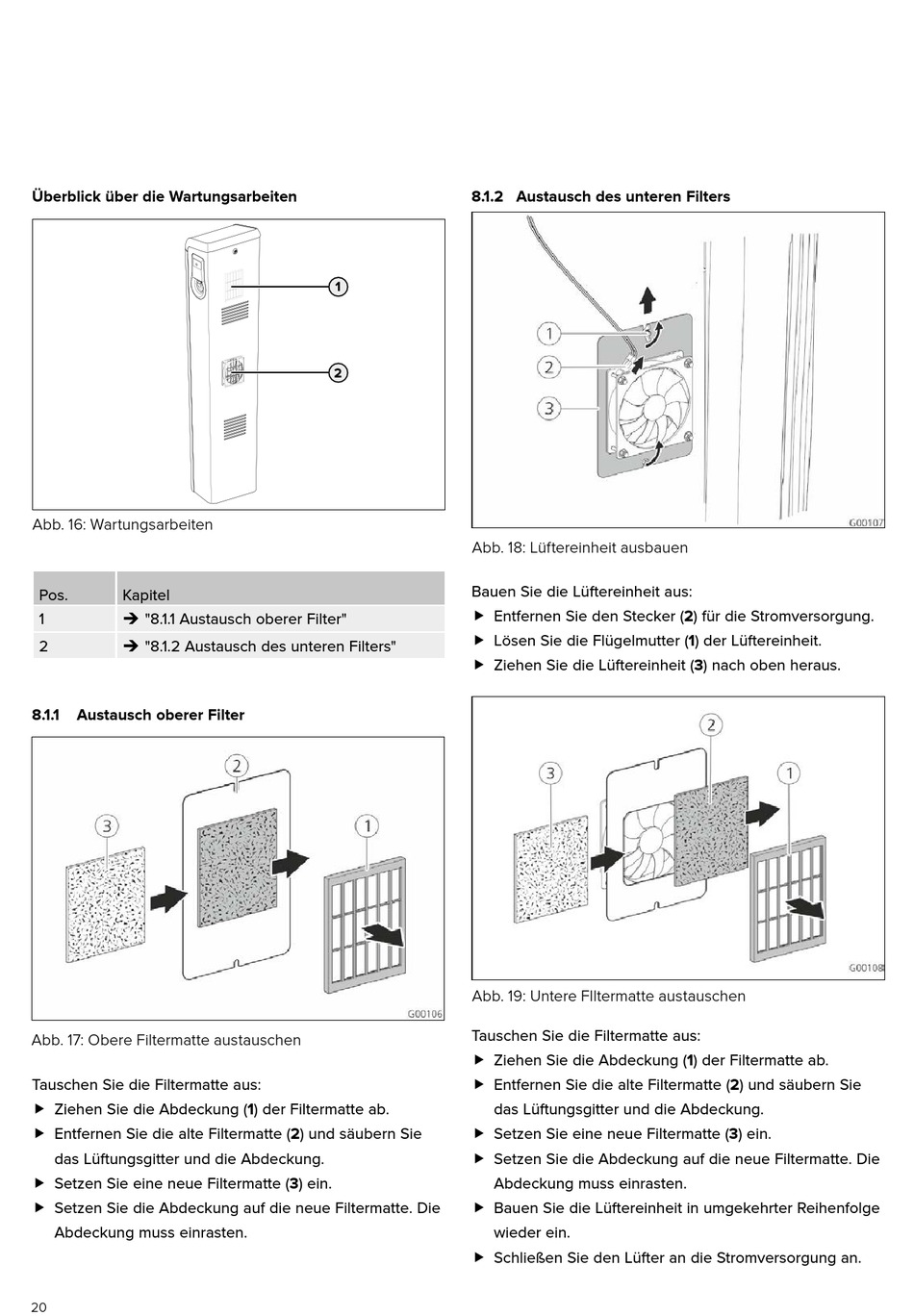

Überblick über die Wartungsarbeiten
Abb. 16: Wartungsarbeiten
Pos. Kapitel
1 Î "8.1.1 Austausch oberer Filter"
2 Î "8.1.2 Austausch des unteren Filters"
8.1.1

Austausch oberer Filter

Abb. 17: Obere Filtermatte austauschen
Tauschen Sie die Filtermatte aus:
f Ziehen Sie die Abdeckung (1) der Filtermatte ab.
f Entfernen Sie die alte Filtermatte (2) und säubern Sie
das Lüftungsgitter und die Abdeckung.
f Setzen Sie eine neue Filtermatte (3) ein.
f Setzen Sie die Abdeckung auf die neue Filtermatte. Die
Abdeckung muss einrasten.
20

8.1.2 Austausch des unteren Filters

1
2
Abb. 18: Lüftereinheit ausbauen
Bauen Sie die Lüftereinheit aus:
f Entfernen Sie den Stecker (2) für die Stromversorgung.
f Lösen Sie die Flügelmutter (1) der Lüftereinheit.
f Ziehen Sie die Lüftereinheit (3) nach oben heraus.
Abb. 19: Untere FIltermatte austauschen
Tauschen Sie die Filtermatte aus:
f Ziehen Sie die Abdeckung (1) der Filtermatte ab.
f Entfernen Sie die alte Filtermatte (2) und säubern Sie
das Lüftungsgitter und die Abdeckung.
f Setzen Sie eine neue Filtermatte (3) ein.
f Setzen Sie die Abdeckung auf die neue Filtermatte. Die
Abdeckung muss einrasten.
f Bauen Sie die Lüftereinheit in umgekehrter Reihenfolge
wieder ein.
f Schließen Sie den Lüfter an die Stromversorgung an.
