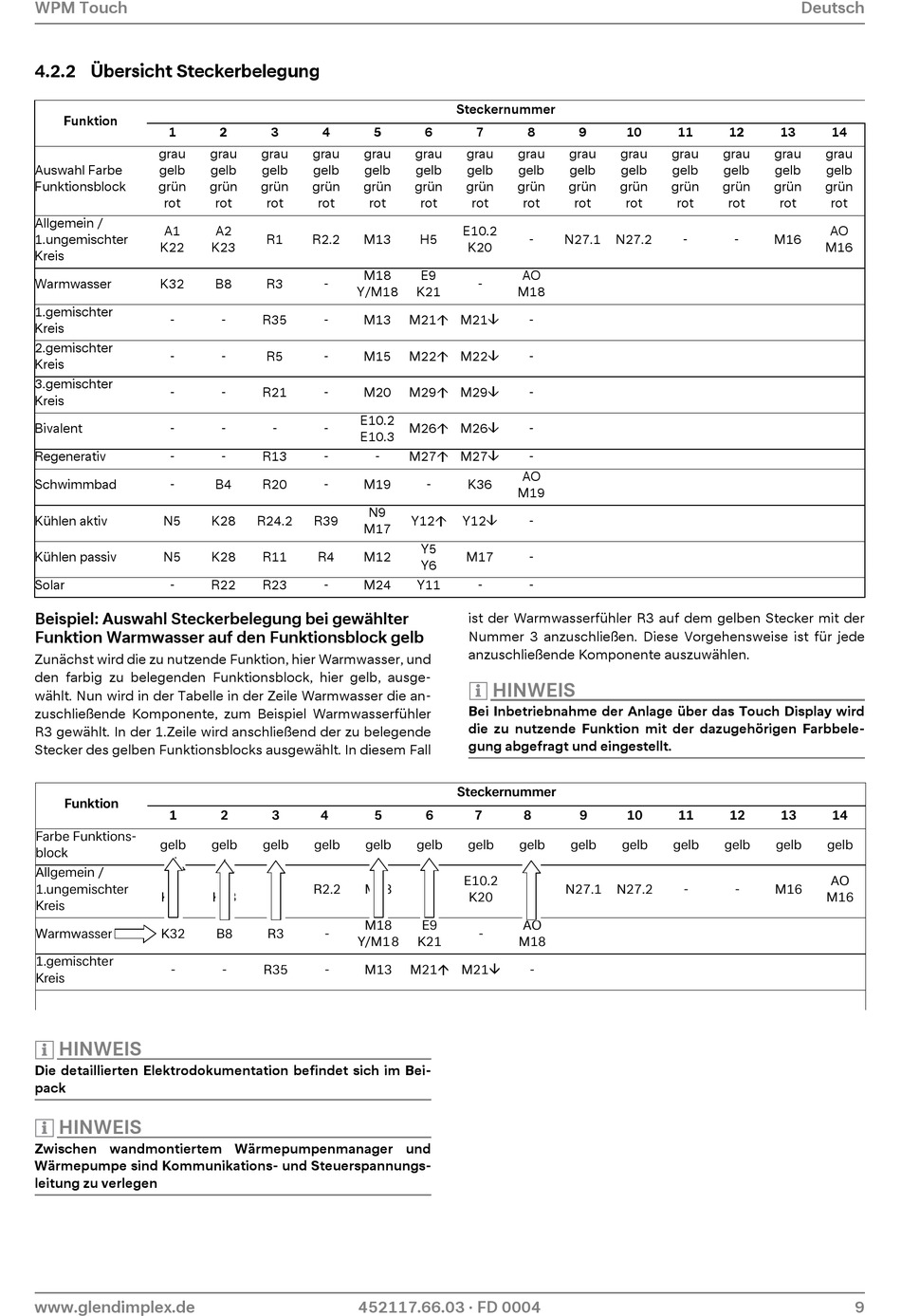

4.2.2 Übersicht Steckerbelegung
Funktion
1
grau
Auswahl Farbe gelb
Funktionsblock grün
rot
Allgemein /
A1
1.ungemischter
K22
Kreis
Warmwasser K32
1.gemischter
-
Kreis
2.gemischter
-
Kreis
3.gemischter
-
Kreis
Bivalent -
Regenerativ -
Schwimmbad -
Kühlen aktiv N5
Kühlen passiv N5
Solar -
Beispiel: Auswahl Steckerbelegung bei gewählter
Funktion Warmwasser auf den Funktionsblock gelb
Zunächst wird die zu nutzende Funktion, hier Warmwasser, und
den farbig zu belegenden Funktionsblock, hier gelb, ausge-
wählt. Nun wird in der Tabelle in der Zeile Warmwasser die an-
zuschließende Komponente, zum Beispiel Warmwasserfühler
R3 gewählt. In der 1.Zeile wird anschließend der zu belegende
Stecker des gelben Funktionsblocks ausgewählt. In diesem Fall
Funktion
1
Farbe Funktions-
gelb
block
Allgemein /
A1
1.ungemischter
K22
Kreis
Warmwasser K32
1.gemischter
-
Kreis
HINWEIS HINWEIS
Die detaillierten Elektrodokumentation befindet sich im Bei-
pack
HINWEIS
HINWEIS
Zwischen wandmontiertem Wärmepumpenmanager und
Wärmepumpe sind Kommunikations- und Steuerspannungs-
leitung zu verlegen
