Čišćenje
Vrste elemenata dvostrukog filtra
1. Skinite krilnu maticu s
pokrova filtra zraka i skinite
pokrov.
2. Skinite krilnu maticu s filtra
zraka i skinite filtar.
3. Skinite pjenasti element
filtra s papirnatog elementa
filtra.
4. Pregledajte oba elementa
filtra i zamijenite ih ako su
oštećeni. Uvijek zamijenite
papirnati element filtra
zraka u određenim
intervalima (pogledajte
stranicu 7).

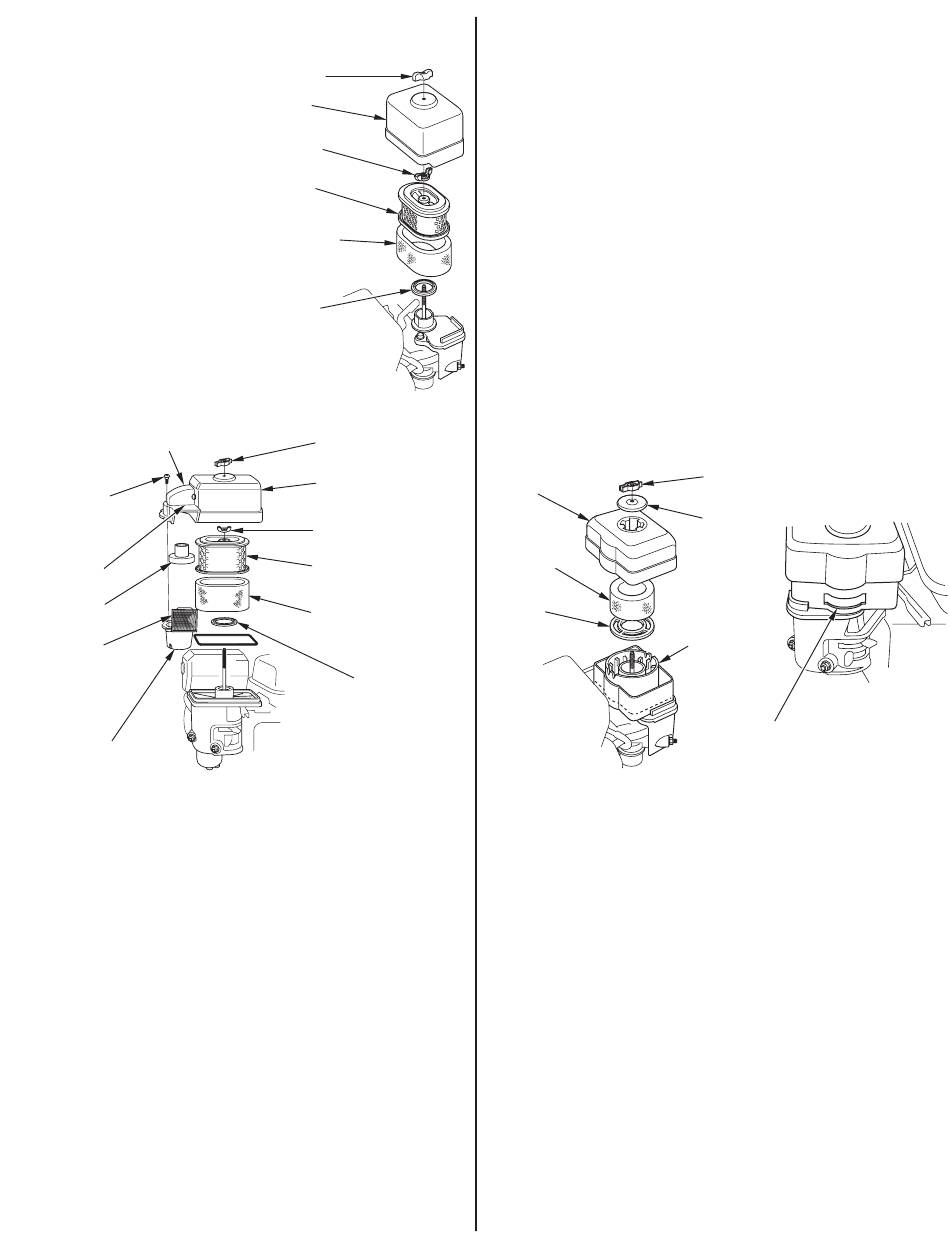

CIKLONSKI TIP FILTRA S DVOSTRUKIM ELEMENTOM
ČEP PREDČISTAČA
VIJCI SA
ZAOBLJENOM
GLAVOM (3)
ŽLJEB
VODIČ ZRAKA
PLOČICA
KUĆIŠTE CIKLONA
5. Očistite elemente filtra zraka ako će se ponovno koristiti.
Papirnati element filtra: Udarite element filtra nekoliko puta o tvrdu
površinu kako biste uklonili prljavštinu ili ispušite zrakom pod tlakom [ako
ne prelazi 207 kPa (2,1 kgf/cm²)] kroz element filtra s unutarnje strane.
Nikad ne pokušavajte četkom skidati prljavštinu, četkanje će utjerati
prljavštinu u vlakna.
Pjenasti element filtra: Očistite u toploj sapunjavoj vodi, isperite i ostavite
da se temeljito osuši. Ili očistite u nezapaljivom otapalu i ostavite da se
osuši. Umočite element filtra u čisto motorno ulje, zatim istisnite sav višak
ulja. Ako je ostalo previše ulja u pjeni, motor će zadimiti kad se pokrene.
6. SAMO TIP CIKLON: Skinite tri vijka oble glave sa čepa predčistača,
potom skinite kućište ciklona i vodič zraka. Isperite dijelove vodom,
temeljito ih osušite i ponovno ih sastavite.
Provjerite da ugradite vodič zraka kako je prikazano na slici.
Ugradite kućište ciklona tako da pločice usisa zraka ulaze u žljebove
pokrova predčistača.
STANDARDNI TIP FILTRA S
DVOSTRUKIM ELEMENTOM
KRILNA MATICA
POKLOPAC
FILTRA ZRAKA
KRILNA MATICA
PAPIRNI
ELEMENT FILTRA
PJENASTI
ELEMENT FILTRA
BRTVA
KRILNA MATICA
POKLOPAC FILTRA ZRAKA
KRILNA MATICA
PAPIRNI ELEMENT FILTRA
PJENASTI ELEMENT FILTRA
BRTVA
7. Obrišite prljavštinu s unutarnje strane kućišta filtra zraka koristeći vlažnu
krpu. Budite oprezni i spriječite prljavštinu da uđe u dovod zrak koji vodi u
karburator.
8. Postavite pjenasti element filtra zraka na papirnati element i ponovo
ugradite sastavljeni filtar zraka. Provjerite da se brtva nalazi na mjestu
ispod filtra zraka. Čvrsto zategnite krilnu maticu filtra zraka.
9. Ugradite poklopac filtra zraka i čvrsto zategnite krilnu maticu.
Tip uljne kupke
1. Skinite krilnu maticu i skinite čep te poklopac filtra zraka.
2. Skinite element filtra zraka s poklopca. Operite poklopac i element filtra u
toploj sapunjavoj vodi, isperite i ostavite da se temeljito osuši. Ili očistite u
nezapaljivom otapalu i ostavite da se osuši.
3. Umočite element filtra u čisto motorno ulje, zatim istisnite sav višak ulja.
Ako je ostalo previše ulja u pjeni, motor će dimiti.
4. Ispraznite korišteno ulje iz kućišta filtra zraka, isperite bilo koju
nakupljenu prljavštinu s nezapaljivim otapalom i osušite kućište.
5. Nalijte kućište filtra zraka do oznake OIL LEVEL (razina ulja) a istim uljem
preporučenim za motor (pogledajte stranicu 8).
Kapacitet ulja:60 cm
3
6. Ponovno sastavite poklopac pročistača zraka i čvrsto zategnite krilnu
maticu.
POKLOPAC
FILTRA ZRAKA
ELEMENT FILTRA
ZRAKA
MREŽA
HRVATSKI
KRILNA MATICA
ČEP
KUĆIŠTE FILTRA
ZRAKA
RAZINA ULJA
