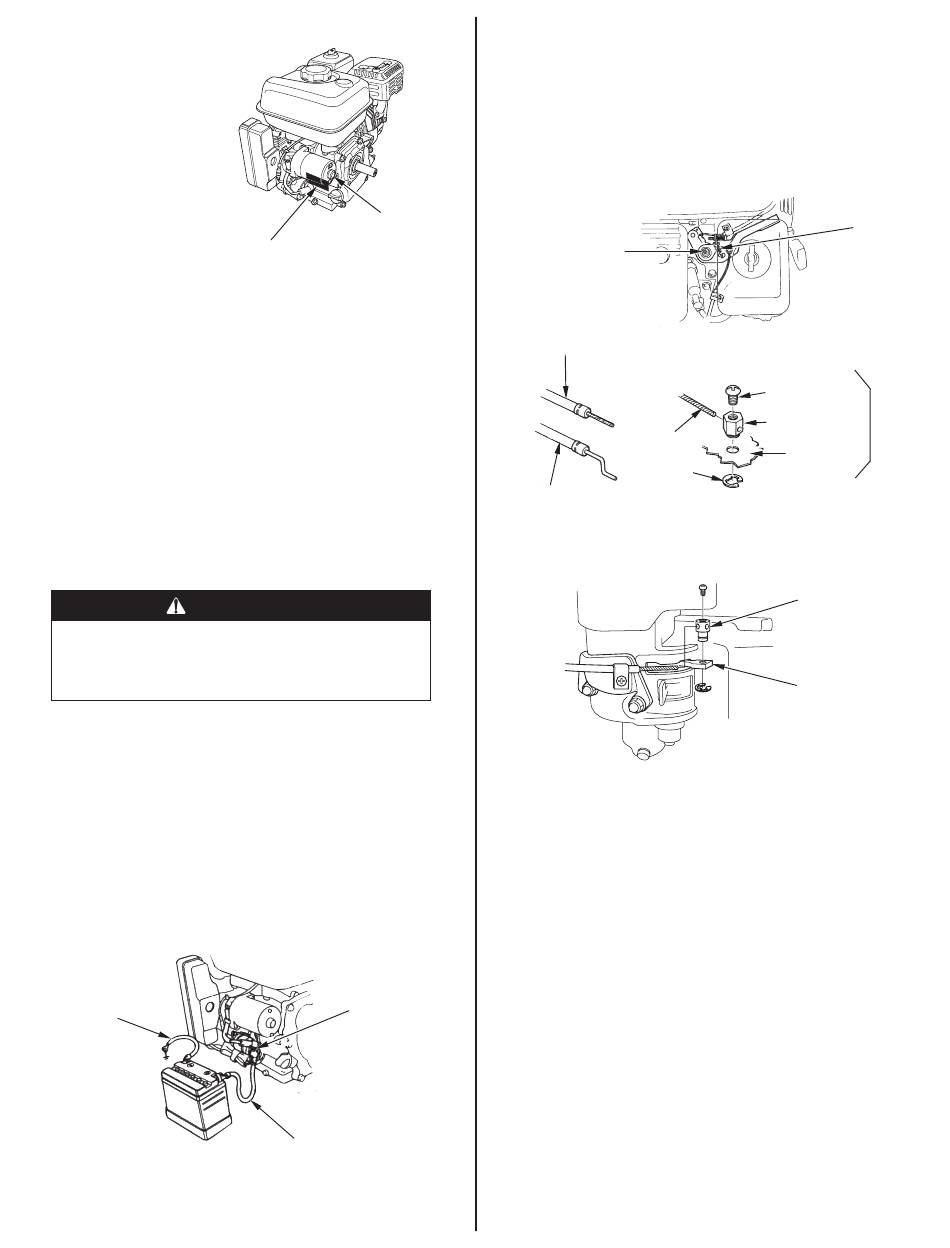

TEHNIČKI PODACI

Lokacija serijskog broja

Zabilježite serijski broj motora, tip
i datum kupnje u prostor ispod.
Trebat ćete ove informacije pri
naručivanju dijelova i raspitivanju u
tehničkim pitanjima i jamstvu.
Serijski broj motora: __ __ __ __ - __ __ __ __ __ __ __
Tip motora: ___ ___ ___ ___
Datum kupnje: ______ / ______ / ______
Spojevi akumulatora za električni pokretač (tipovi na koje se
može primjeniti)
Koristite akumulator od 12 V s nazivnom vrijednošću ampersati od barem
18 Ah.
Pazite da ne spojite akumulator u obrnutom polaritetu, jer će ovo dovesti do
kratkog spoja sustava punjenja akumulatora. Uvijek spojite pozitivni kabel
(+) akumulatora na priključak akumulatora prije spajanja negativnog (-)
kabela akumulatora, tako da vaši alati ne mogu uzrokovati kratki spoj ako
dodirnu uzemljen dijelove pri zatezanju pozitivnog (+) kabela akumulatora.
UPOZORENJE
Akumulator može eksplodirati ako ne slijedite ispravan
postupak i ozbiljno ozlijediti nekoga u blizini.
Držite sve iskre, otvoreni plamen ili bilo koje gorive materijale
dalje od akumulatora.
UPOZORENJE: Kleme akumulatora, priključci i vezana dodatna oprema
sadrži olovo i komponente olova. Operite ruke nakon rukovanja.
1. Spojite pozitivni (+) kabel akumulatora na zavojnicu pokretača kako je
prikazano.
2. Spojite negativni (-) kabel akumulatora na vijak nosača motora, vijak
okvira ili drugi dobro uzemljeni spoj motora.
3. Spojite pozitivni (+) kabel akumulatora na pozitivni (+) priključak
akumulatora kako je prikazano.
4. Spojite negativni (-) kabel akumulatora na negativni (-) priključak
akumulatora kako je prikazano.
5. Premažite priključke i krajeve kabela s masti.
NEGATIVNI (-) KABEL
AKUMULATORA
16
ELEKTRIČNI
POKRETAČ
(tipovi na koje se
POLOŽAJ SERIJSKOG BROJA
može primjeniti)
I TIPA MOTORA
ZAVOJNICA
POKRETAČA
POZITIVNI (+) KABEL AKUMULATORA

Daljinsko povezivanje

Ručice gasa i čoka imaju rupe za ugradnju dodatnog kabela po želji.
Sljedeće slike prikazuju primjere ugradnje čvrste kabela i fleksibilnog,
ojačanog žičanog kabela. Ako koristite fleksibilnu, ojačanu žicu dodajte
povratnu oprugu kako je prikazano.
Potrebno je otpustiti maticu trenja ručice gasa pri rukovanju gasom
korištenjem ugrađene udaljene kontrole.
SPOJ UDALJENE KONTROLE GASA
MATICA TRENJA
RUČICE GASA
Nosač fleksibilne žice
Nosač čvrste žice
SPOJ UDALJENE KONTROLE ČOKA
HRVATSKI
4 mm VIJAK
DRŽAČ ŽICE
ŽICA
GAS
POLUGA
5 mm
PRSTENASTI
OSIGURAČ
DRŽAČ ŽICE
RUČICA ČOKA
POVRATNA
OPRUGA
DODATNO
