ALMATEC Quattroflow 20k Betriebsanleitung Seite 13

Edelstahl 4-kolben-membranpumpe
Inhaltsverzeichnis

Werbung

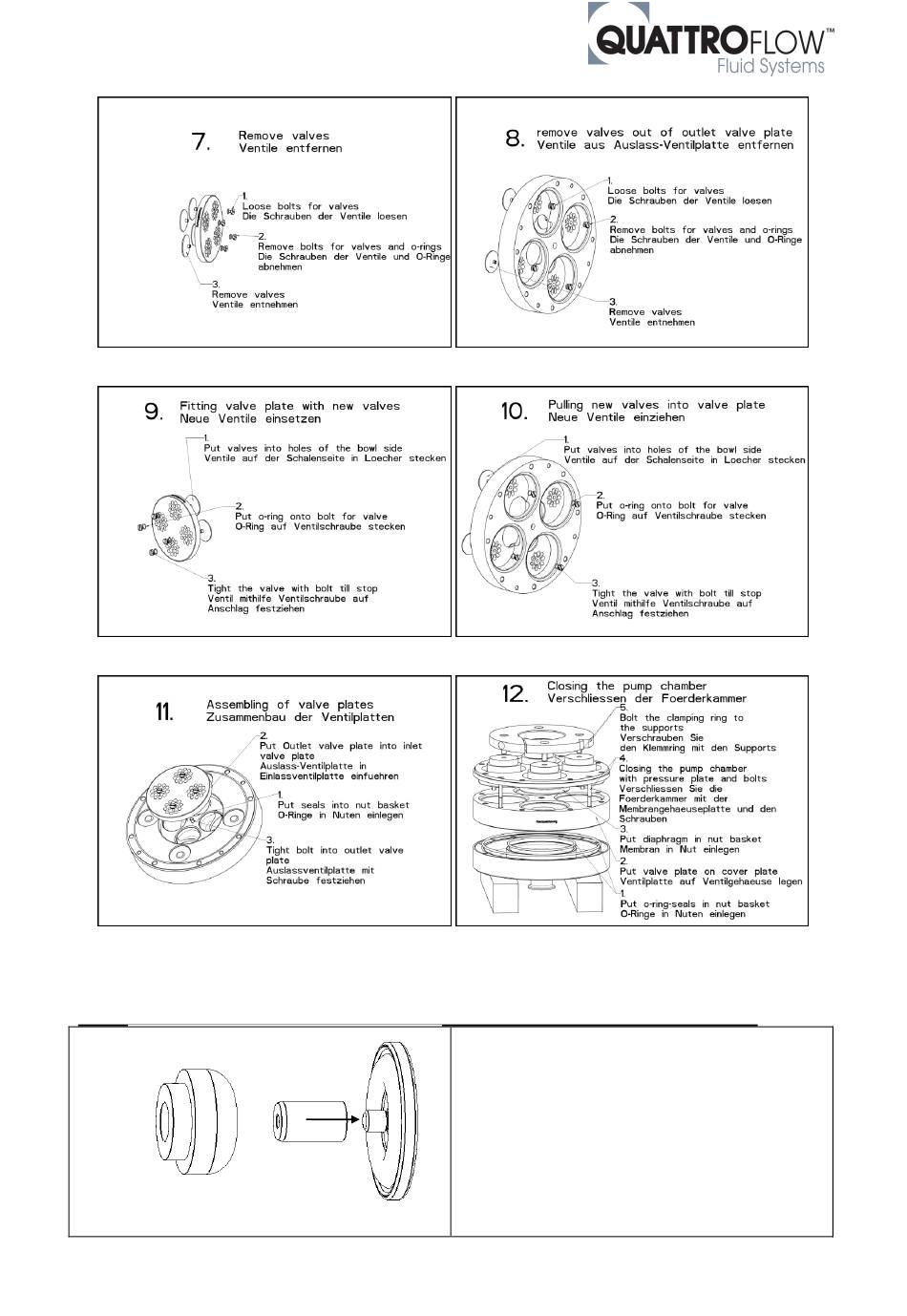

Ventilschrauben mit Anzugsmoment von 5 Nm festdrehen (Abb. 9/10 Punkt 3)
Einzuhaltende Anzugsmomente:
Abb. 11 Punkt 3: 1 Schraube 16 Nm
Bitte beachten Sie Folgendes bei der Installation der Membransupports:
Membransupport
Hülse
Membran
Abb. 12 Punkt 4: 4 Schrauben 18 Nm
Abb. 12 Punkt 5: 4 Schrauben 18 Nm
1. Drücken Sie zunächst die innenliegende Hülse
aus dem Membransupport
2. Schrauben Sie dann die Hülse vollständig und
spaltfrei auf das Aussengewinde des Einlegeteils
der Membran.
3. Drücken Sie dann den Membransupport auf
die bereits mit der Membran verbundenen Hülse.
QF20k; Ausgabe 2019-10; Seite 13 von 19
