português
ATENÇÃO
■ A indicação chama a atenção para perigos
que podem provocar ferimentos graves ou a
morte.
► As medidas mencionadas podem evitar
ferimentos graves ou a morte.
AVISO
■ A indicação chama a atenção para perigos
que podem provocar danos materiais.
► As medidas mencionadas podem evitar
danos materiais.
2.3 Símbolos no texto
Este símbolo faz referência a um capítulo
deste manual de instruções.
3

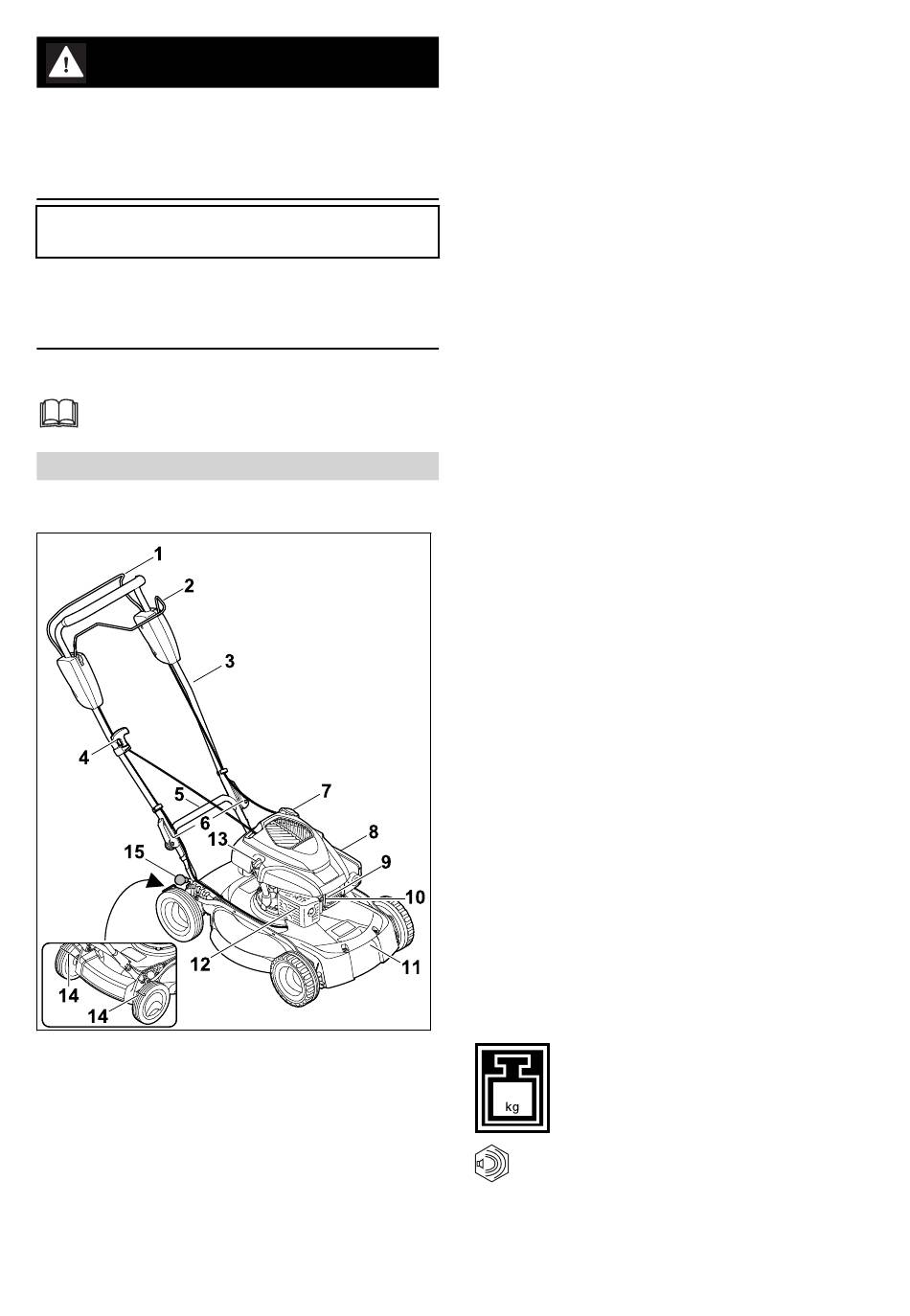

Vista geral

3.1 Cortador de relva
1 Arco de comando do mecanismo de corte
O arco de comando do mecanismo de corte
destina-se a ligar e desligar o motor.
2 Arco de comando do mecanismo de transla‐
ção
O arco de comando do mecanismo de trans‐
lação destina-se a ligar e desligar o motor.
192
3 Guiador
O guiador destina-se a segurar, conduzir e
transportar o cortador de relva.
4 Cabo arrancador
O cabo arrancador destina-se a ligar o motor.
5 Pega de transporte traseira
A pega de transporte destina-se ao trans‐
porte do cortador de relva.
6 Tensor rápido
Os tensores rápidos prendem o guiador ao
cortador de relva.
7 Fecho do depósito de combustível
O fecho do depósito de combustível fecha a
abertura de abastecimento de gasolina.
8 Tampa do filtro
A tampa do filtro cobre o filtro de ar.
9 Conector da vela de ignição
O conector da vela de ignição liga o cabo de
ignição à vela de ignição.
10 Vela de ignição
A vela de ignição inflama a mistura combustí‐
vel/ar no motor.
11 Pega de transporte dianteira
A pega de transporte destina-se ao trans‐
porte do cortador de relva.
12 Silenciador
O silenciador reduz a emissão de ruído do
cortador de relva.
13 Fecho do óleo do motor
O fecho do óleo do motor fecha a abertura de
abastecimento do óleo do motor.
14 Segmento de recolha da roda
O segmento de recolha da roda serve para
limpar as rodas traseiras.
15 Alavanca
A alavanca destina-se a definir a altura de
corte.
3.2 Símbolos
Os símbolos podem estar presentes no cortador
de relva e têm o seguinte significado:
Este símbolo indica o peso do cortador
de relva.
XX
Nível de potência acústica garantido
L
de acordo com a diretiva 2000/14/EC
WA
em dB(A) no sentido de tornar as
emissões de ruído de diferentes produ‐
tos comparáveis.
3 Vista geral
0478-111-9655-A
