RTM IP

Die RTM IP-Karte stellt die auf dem ATC-Standard basierende Systemverwaltung zur
Verfügung und ist mit der Rückplatte verbunden. Sie verwaltet und überwacht die
Systemventilatoren und reguliert die Stromversorgung. Diese Karte enthält einen Ethernet-
Switch, der das Netzwerk des Systems verwaltet, Daten zwischen den Karten und den
Komponenten des Systems leitet und die Konnektivität zu den externen IP-Netzwerken
liefert.
Zu den RTM IP-Kartenanschlüssen gehören:
•
•
•
•
LAN1*, LAN3 und die 10/100 MB ShMG-Anschlüsse sollen nicht verwendet werden und die
Plastikabdeckung dieser Anschlüsse sollte nicht entfernt werden.
*Bei Konfigurationen mit mehreren Netzen und LAN-Redundanz wird der LAN 1-Anschluss genutzt.
Weitere Informationen finden Sie im RMX 1500/2000/4000 Administrators Guide, Multiple Services
und LAN Redundancy.

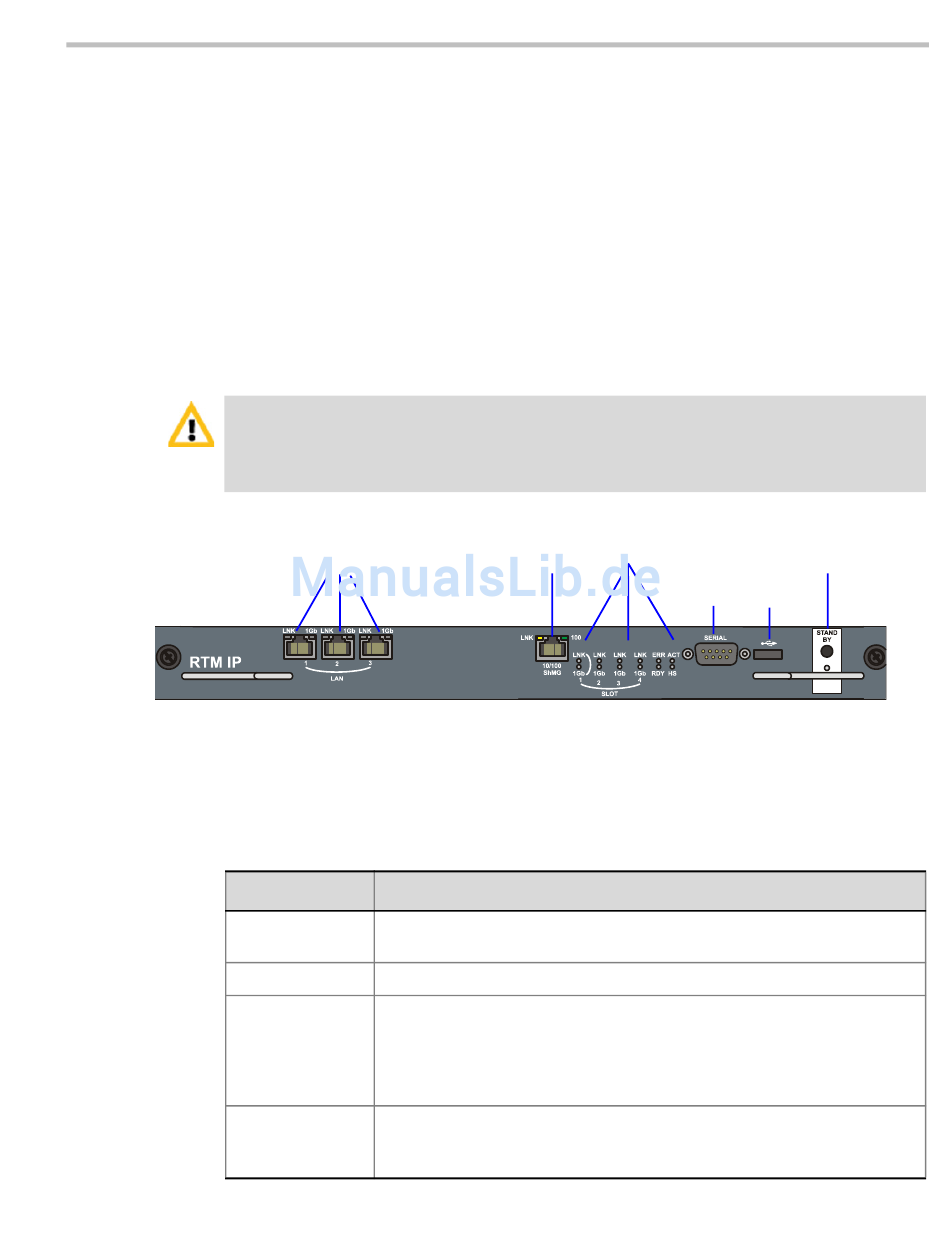

Abbildung 1-2
Die folgenden Elemente erscheinen auf der Rückplatte des RMX 2000:
Tabelle 1-6
Element
LAN 1
LAN 2
LAN 3
10/100 ShMG
Polycom, Inc.
3 LAN-Anschlüsse
10/100 MB ShMG-Anschluss (für zukünftige Verwendung)
1 serieller Anschluss (für zukünftige Verwendung)
1 USB-Anschluss
LAN 1-3 Anschlüsse
und LEDs
LAN1, LAN 3, ShMG und die seriellen Anschlüsse sind nur für das
Debuggen und nicht für die Verwendung durch den Kunden vorgesehen
RMX 2000 Layout der RTM IP-Rückplatte
RMX 2000 Rückplatte – RTM IP Komponentenbeschreibung
Beschreibung
NA – nicht angeschlossen. LAN 1 ist mit einer Plastikkappe bedeckt, die nicht
entfernt werden sollte.
Verwendet für die Netzwerkverbindung.
Nur für Fernzugriff mit dem Alternatives Verwaltungsnetzwerk. Weitere
Informationen finden Sie im RMX 2000 Administrator's Guide, Anhang F:
"Alternate Management Network" auf Seite G-1.
Hinweis: Wenn LAN 3 nicht verwendet wird, ist er mit einer Plastikkappe
bedeckt, die nicht entfernt werden sollte.
NA – Nur für das Debuggen.
Hinweis: 10/100 ShMG ist mit einer Plastikkappe bedeckt, die nicht entfernt
werden sollte.
LEDs der
internen LAN-
10/100 MB ShMG
Anschlüsse
LAN und LEDs
Kapitel 1 – Hardwarebeschreibung
