Kapitel 1- Hardwarebeschreibung
RMX 2000 Rückplatte
RTM IP
LAN 1-3 Anschlüsse
1-10
Die Rückplatte des RMX 2000 enthält die RTM IP-Karte und optional die
RTM ISDN-Karte. Die RTM IP-Karte muss sich im unteren Steckplatz auf
der Rückseite des MRX 2000 befinden. Zusätzlich befindet sich in der
Rückplatte der Hauptstromschalter, der AC-Eingang, eine
Stromkreisunterbrechung und zusätzliche Kommunikationsanschlüsse.
Die RTM IP-Karte stellt die auf dem ATC-Standard basierende
Systemverwaltung zur Verfügung und ist mit der Rückplatte verbunden.
Sie verwaltet und überwacht die Systemventilatoren und reguliert die
Stromversorgung. Diese Karte enthält einen Ethernet-Switch, der das
Netzwerk des Systems verwaltet, Daten zwischen den Karten und den
Komponenten des Systems leitet und die Konnektivität zu den externen
IP-Netzwerken liefert.
Zu den RTM IP-Kartenanschlüssen gehören:
•
3 LAN-Anschlüsse
•
10/100 MB ShMG-Anschluss (für zukünftige Verwendung)
•
1 serieller Anschluss (für zukünftige Verwendung)
•
1 USB-Anschluss
LAN1, LAN3 und die 10/100 MB ShMG-Anschlüsse sollen nicht verwendet
werden und die Plastikabdeckung dieser Anschlüsse sollten nicht entfernt
werden.
10/100 MB ShMG
und LEDs
LAN1, LAN 3, ShMG und die seriellen Anschlüsse sind nur für das
Debuggen und nicht für die Verwendung durch den Kunden vorgesehen

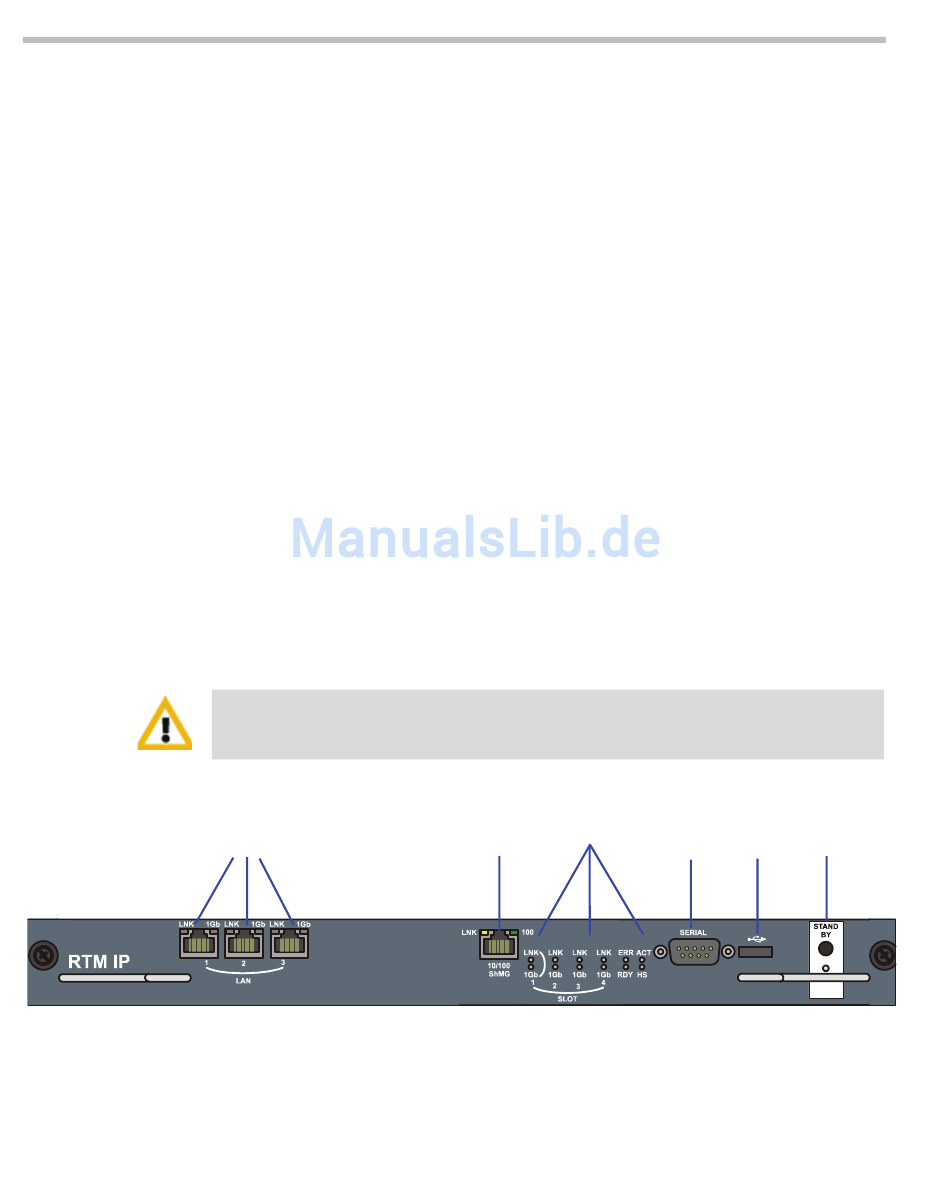

Abbildung 1-2
RMX 2000 Layout der RTM IP-Rückplatte
Interne LAN-
LAN und LEDs
Anschlüsse
Serielle
USB-
Standby-Taste
Schnitt-
Anschluss
und LED
stelle
