Polycom RMX 2000 Hardwarehandbuch
Tabelle 1-6
Element
Serien
USB
Standby-Taste

RTM ISDN

Die RTM ISDN-Karte ist direkt mit einer MPM/MPM+/MPMx verbunden. Die RTM ISDN-
Karte leitet Daten zwischen den MPM/MPM+/MPMx-Karten und Komponenten des
Systems, konvertiert ISDN T1/E1-Medien zu IP-Paketen und stellt eine Konnektivität zu
externen ISDN-Netzwerken bereit.
Die RTM ISDN-Karte wird auf der Rückplatte der RMX-Schnittstellen zwischen der RMX-
Einheit und dem ISDN/PSTN-Switch installiert. Bei einem RMX mit einer einzelnen MPM/
MPM+/MPMx-Karte muss die RTM ISDN-Karte im Steckplatz der Rückplatte auf der
gleichen Ebene wie die MPM/MPM+/MPMx-Karte installiert werden. Bei einem RMX mit
zwei MPM/MPM+/MPMx-Karten kann die RTM ISDN-Karte in einem der beiden
Kartensteckplätze der Rückplatte installiert werden.
Es können bis zu zwei RTM ISDN-Karten in ein RMX 2000 installiert werden. Es können
insgesamt bis zu 14 E1- oder 18 T1 PRI-Kabel mit zwei MPM/MPM+/MPMx- und RTM
ISDN-Karten installiert werden.
Jede RTM ISDN-Karte verfügt über die folgenden Anschlüsse:
•
E1- und T1-Spans können nicht gleichzeitig an dieselbe Karte angeschlossen werden. Ein
gemischter E1- und T1-ISDN-Netzwerkdienst ist deshalb nicht möglich
•
LAN und LEDs
Abbildung 1-3
Die RTM ISDN-Karte unterstützt 200 Audio-Teilnehmer, unabhängig davon, ob es sich um T1- oder
E1-Spans handelt.
1-10
RMX 2000 Rückplatte – RTM IP Komponentenbeschreibung (Fortsetzung)
Beschreibung
NA – Nur für das Debuggen.
USB-Key-Anschlüsse. Weitere Informationen finden Sie im Handbuch
RMX 2000 Erste Schritte, "Erstinstallation und Konfiguration" auf Seite 2-1.
Schaltet zwischen der CPU-Aktivierung und Standby um.
7 E1- oder 9 T1 PRI-Leitungen, die auf einen beliebigen der 12 Anschlüsse gesteckt
werden können, wie in Abbildung 1-3 gezeigt.
1 LAN-Port
H/S LED

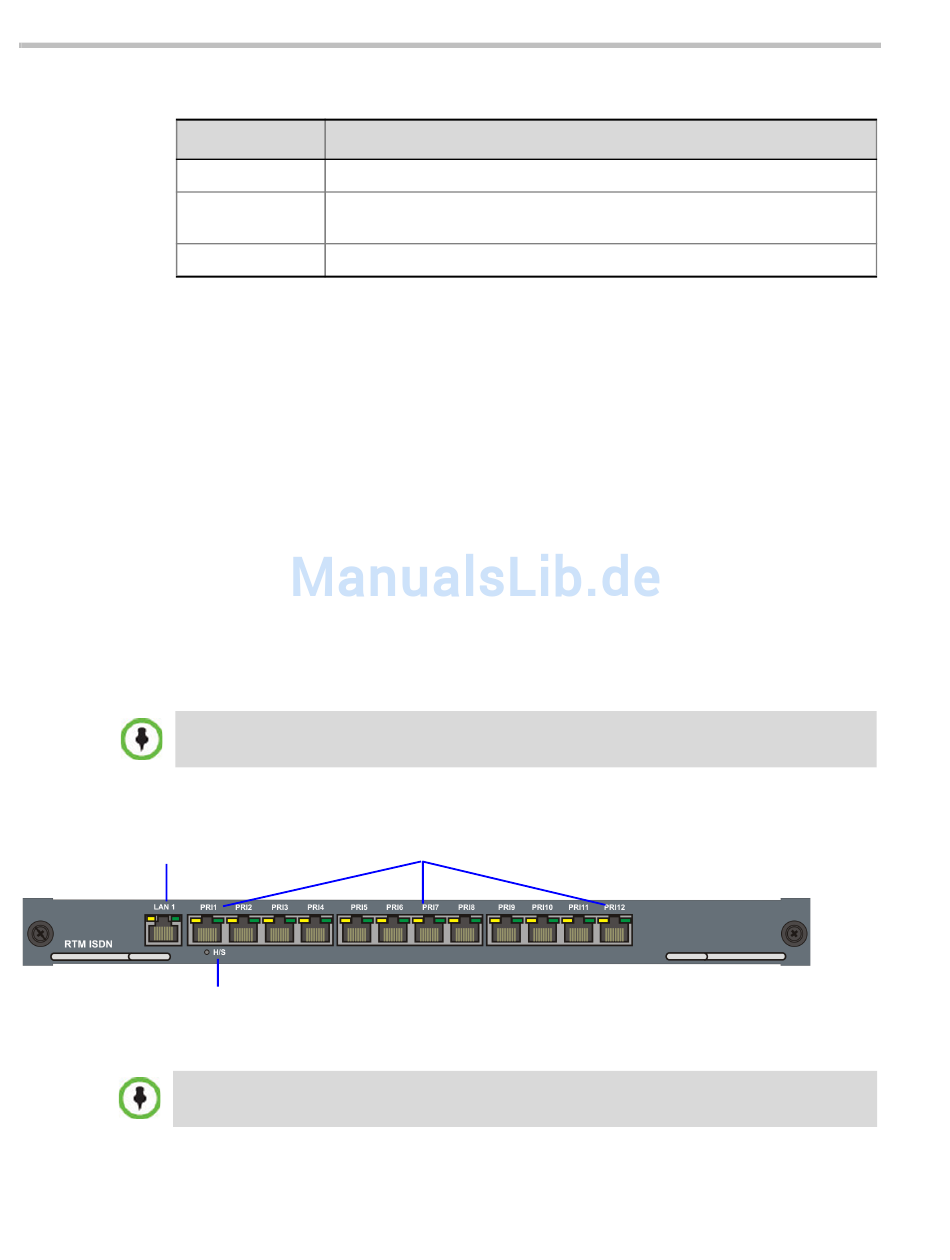

RMX 2000 Layout der RTM ISDN-Rückplatte
E1/T1--Anschlüsse und LEDs
