RMX 2000 Vorderplatte

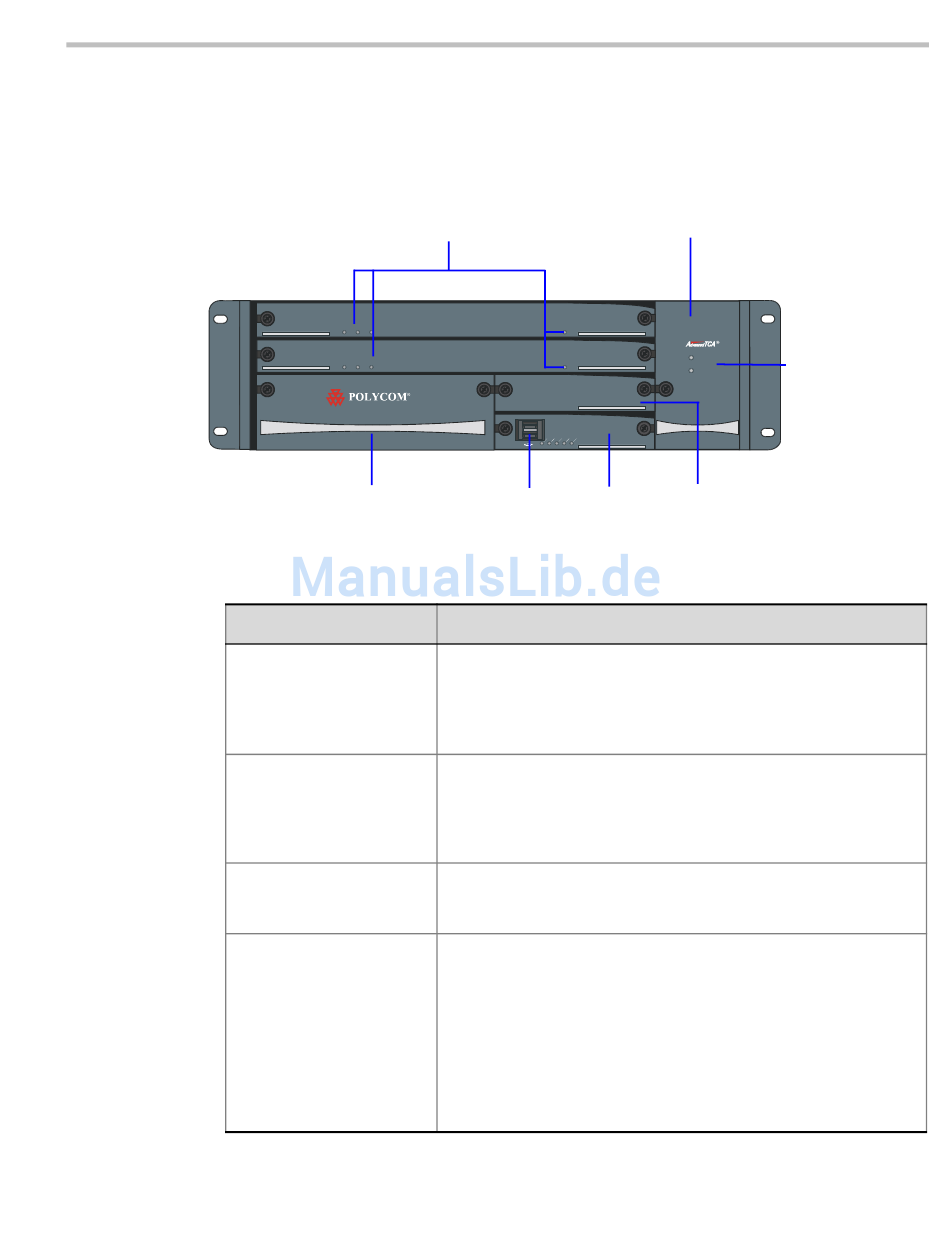

Abbildung 1-1 zeigt die Vorderplatte des RMX 2000. Die Vorderplatte gibt Zugriff auf die
wesentlichen RMX 2000 CNTL-Module, MPM/MPM+/MPMx-Module,
Stromversorgungseinschübe, Status-LEDs und Ventilatoren.
Abbildung 1-1
Tabelle 1-5
Komponente
CNTL-Modul (CPU)
Stromversorgungseinschub
Ventilatoreinschub
Multi-Prozessor-Modul-
Karte (MPM)
Polycom, Inc.
MPM/MPM+/MPMx-Karten und LEDs
ERR RDY ACT
ERR RDY ACT
RMX 2000
Stromversorgungseinschub
RMX 2000 Vorderplatte
RMX 2000 Komponentenbeschreibung
HS
MPM+80
HS MPM+80
CNTL
ERR RDYACT HD HS
PWR
CNTL
USB-Ports – nicht Steuerungs-
für Kundennutzung einheit und LEDs
Beschreibung
Das CNTL-Modul steuert und verwaltet den RMX 2000. Das CNTL-
Modul verfügt über einen ComExpress Pentium-M 1,4 GHz
Prozessor, ein 40 GB Festplattenlaufwerk, 1 GB Compact Flash und
1 GB mit DDR RAM.
Das Betriebssystem ist Linux.
Der Stromversorgungseinschub befindet sich unter den MPM/
MPM+MPMx-Karten und ist mit der Rückplatte mit einem
Netzanschluss verbunden. Der Betrieb liegt bei 100-240 Volt AC 50/
60 Hz und gibt eine Ausgabe von +48VDC 700W mit eingebauten
Lastverteilungsfähigkeiten.
Drei Ventilatoren sind seitlich im Einschub befestigt. Der Luftstrom
erfolgt von rechts nach links und aus der Seite der MCU. Der
Einschub ist mit der Rückplatte durch eine Buchse verbunden.
Die MPM/MPM+-Karten führen die verschiedenen RTP, Audio- und
Videoverarbeitungsfunktionen auf dem RMX 2000 aus. MPM-Karten
basieren auf dem ATCA-Standard mit einem Card-Manager (CM)
und bis zu 26 720 MHz TI DSPs.
Zwei Typen sind verfügbar:
•
MPM – F – 26 DSPs
•
MPM – H – 13 DSPs
Hinweis: Diese Karte wird bei Version 7.1 oder höher nicht
unterstützt.
Kapitel 1 – Hardwarebeschreibung
Ventilatoreinschub
LEDs für
Ventilator und
FAN
STATUS
Status der
PWR
STATUS
Stromzufuhr
FANS
Optionale CPU
und LEDs
