Kapitel 1- Hardwarebeschreibung

RMX 2000 Vorderplatte

Stromversorgungseinschub
1-8

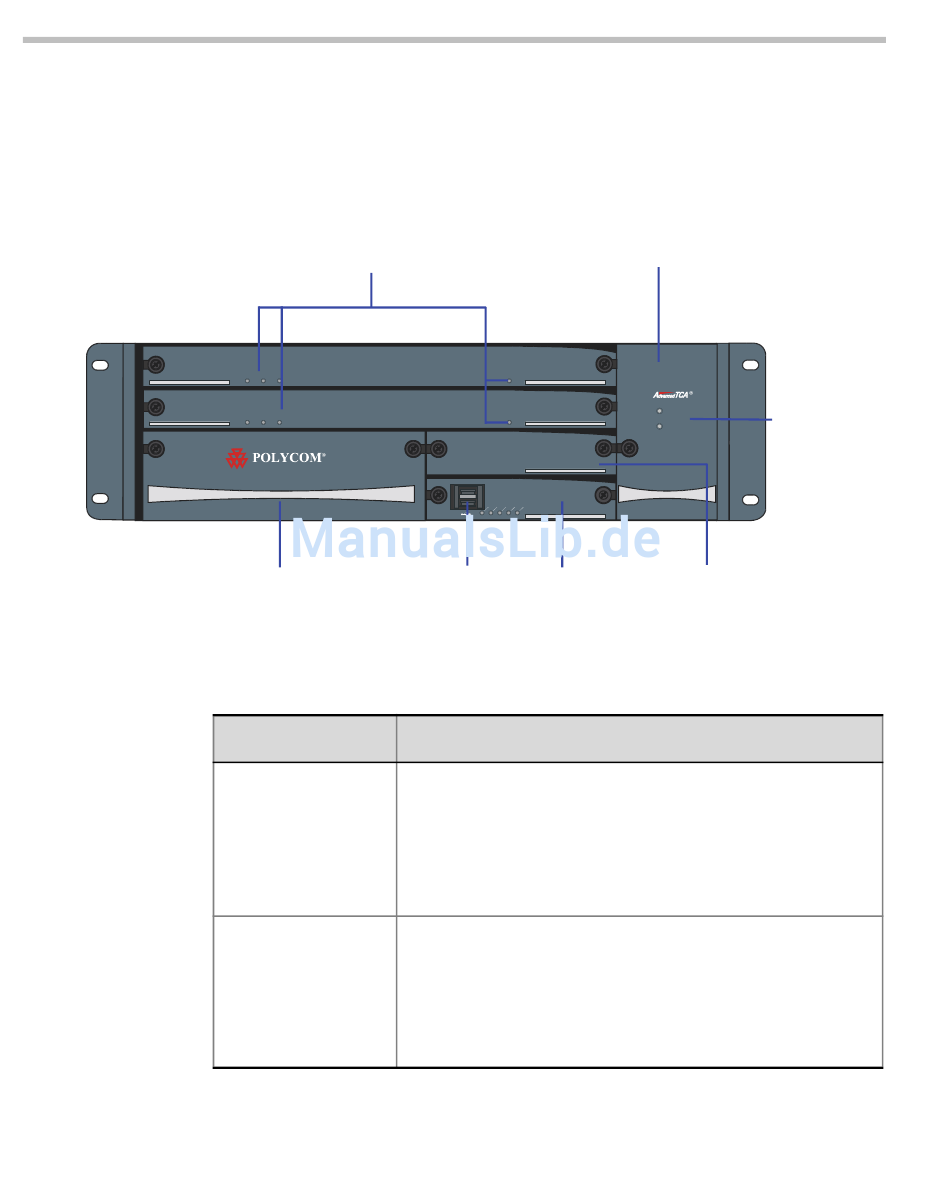

Abbildung 1-1 zeigt die Vorderplatte des RMX 2000. Die Vorderplatte gibt
Zugriff auf die wesentlichen RMX 2000 CNTL-Module, MPM/MPM+-
Module, Stromversorgungseinschübe, Status-LEDs und Ventilatoren.
MPM/MPM+-Karten und LEDs
ERR RDY ACT
ERR RDY ACT
RMX 2000
USB-Ports – nicht
für Kundennutzung
Abbildung 1-1 RMX 2000 Vorderplatte
Tabelle 1-4 Polycom RMX 2000 Komponentenbeschreibung
Komponente
CNTL-Modul
(CPU)
Stromversorgungs-
einschub
HS
HS
ERR RDYACT HD HS
PWR
Steuerungseinheit
und LEDs
Beschreibung
Das CNTL-Modul steuert und verwaltet den RMX 2000.
Das CNTL-Modul verfügt über einen ComExpress
Pentium-M 1,4 GHz Prozessor, ein 40 GB
Festplattenlaufwerk, 1 GB Compact Flash und 1 GB mit
DDR RAM.
Das Betriebssystem ist Linux.
Der Stromversorgungseinschub befindet sich unter den
MPM/MPM+-Karten und ist mit der Rückplatte mit einem
Netzanschluss verbunden. Der Betrieb liegt bei
100-240 Volt AC 50/60 Hz und gibt eine Ausgabe von
+48VDC 700W mit eingebauten Lastverteilungs-
fähigkeiten.
Ventilatoreinschub
MPM+80
FAN
STATUS
MPM+80
PWR
STATUS
CNTL
FANS
CNTL
Optionale CPU
und LEDs
Ventilator
und
Strom
Status
LEDs
