Montage des Modells

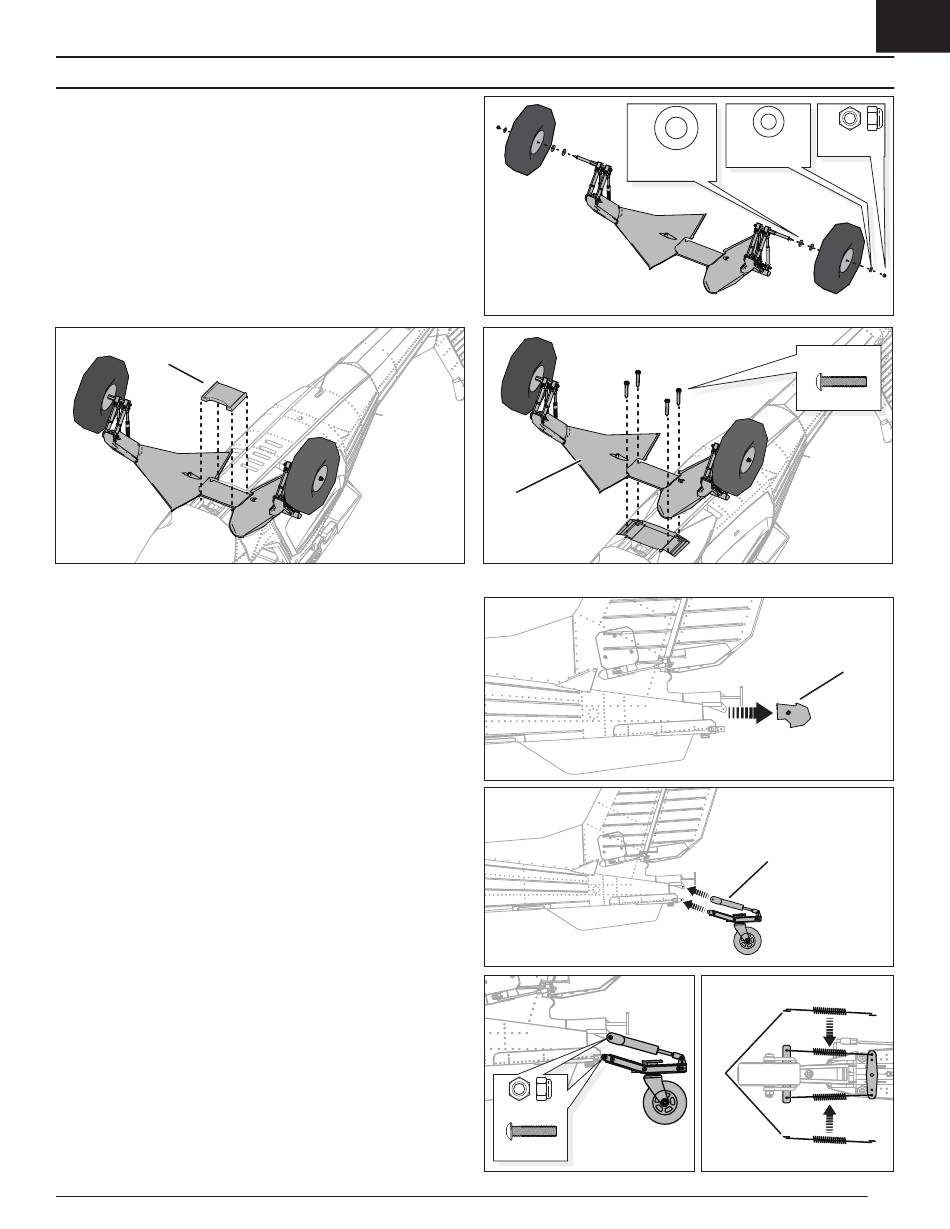

Montage des Fahrwerks
1. Zwei 5 mm große Unterlegscheiben (A) und ein Rad auf jeder Achse der
Fahrwerkstrebe installieren.
2. Die Räder mit einer Unterlegscheibe (B) mit 3,5 mm Innendurchmesser
und M5 Nylon-Feststellmuttern (C) unter Verwendung eines 5 mm-
Steckschlüssels sichern.
3. Die Fahrwerkbaugruppe (D) am Rumpf montieren und mit M4 x 20 mm
Schrauben (E) sichern.
4. Das Papier vom doppelseitigen Klebeband entfernen und den
Schaumstoffüberzug (F) in der Mitte der Hauptfahrwerk anbringen.
Das Zerlegen erfolgt in der umgekehrten Reihenfolge.
F
Montage des Spornrads
1. Die beiden Schrauben entfernen, um die beiden kleinen
Kunststoffabdeckungen (A) zu entfernen (linke und rechte Seite).
2. Die Spornradbaugruppe (B) mit zwei M3 x 20 mm Schrauben und M5
Nylon-Feststellmuttern montieren.
WICHTIG: Die 3 mm Schrauben und M5 Muttern nicht zu fest anziehen. Ein zu
festes Anziehen verhindert das Auf- und Abschwenken des Heckgetriebes.
3. Die kleinen hinteren Kunststoffabdeckungen wieder anbringen. (Der
Extrasatz im Teilebeutel ist derselbe wie der aus dem Flugzeug
ausgebaute).
4. Die Spornradfedern (C) mit einer Nadelzange montieren. Jede Feder zuerst
am Steuerarm der Spornradbaugruppe befestigen, anschließend das
andere Ende am Steuerarm am Rumpf befestigen.
Das Zerlegen erfolgt in der umgekehrten Reihenfolge.
A
5 mm Unter-
legscheibe (2)
D
5mm lock nut
M3 X 20mm
B
C
5 mm Kon-
3,5 mm Unter-
termutter
legscheibe
E
M4 X 20mm (4)
A
B
C
27
