Inhaltszusammenfassung für Horizon Hobby E-flite Viper 70mm EDF

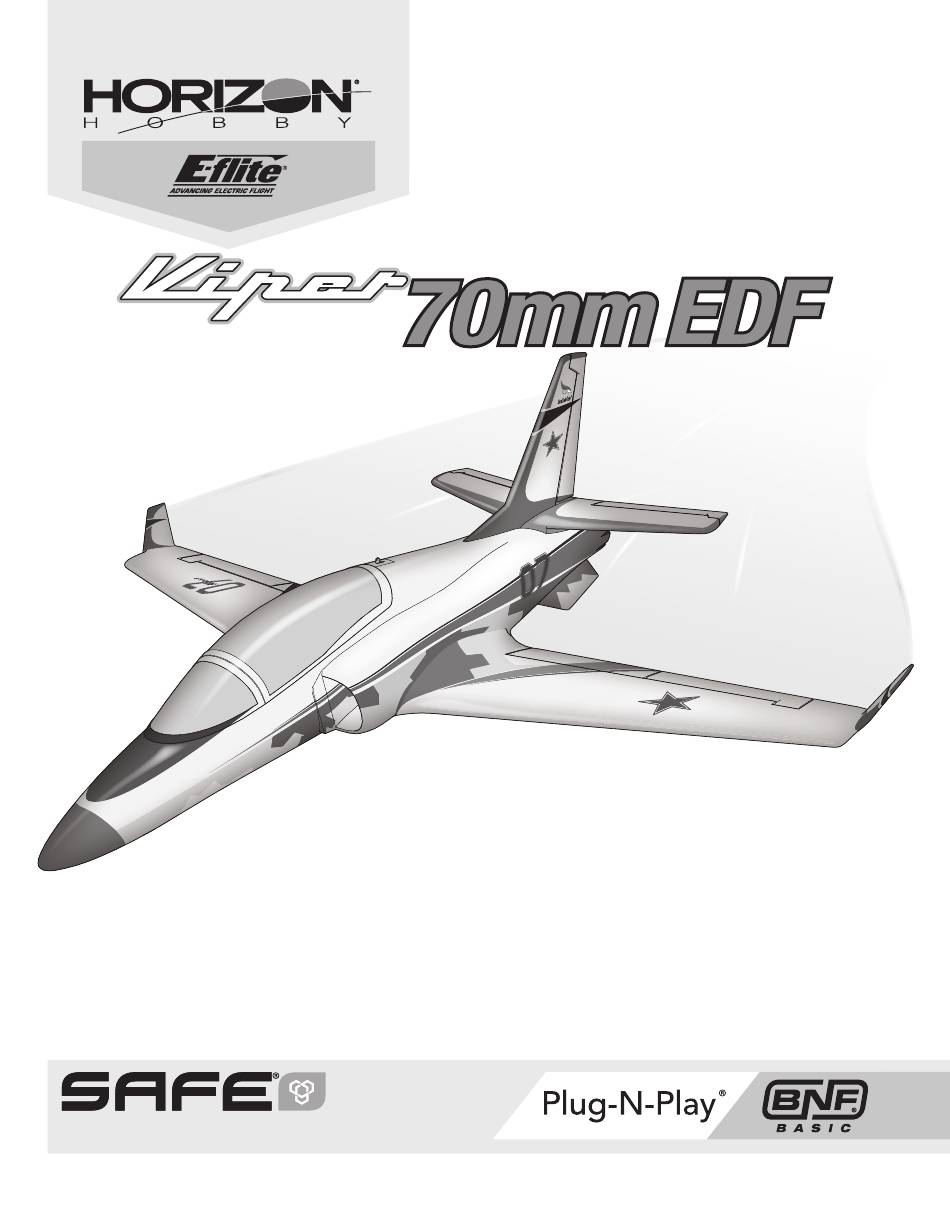

- Seite 1 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni SAFE ® Select Technology, Optional Flight Envelope Protection...
-
Seite 2: Sicherheitsmaßnahmen Und Warnungen
Wird das Produkt nicht sicher und umsichtig verwendet, so könnten Verletzungen oder Schäden am Produkt oder anderem Eigentum entstehen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. -
Seite 3: Inhaltsverzeichnis
Schnellstartanleitung Packungsinhalt 1. Leeres (Acro-) Modell 2. Tragfl ächentyp: 1 Querruder, 1 Klappe Sender-Konfi guration 3. Umkehren der Servolaufrichtung: Normal 4. Wegverstellung (Alle Oberfl ächen): 100 % Hohe Niedrige = 10mm = 8mm Querruder = 10mm = 8mm Duale ... -
Seite 4: Vor Dem Flug
Vor dem Flug Auspacken und Inhalt prüfen. Überprüfen, ob sich alle Gestänge unbehindert bewegen lassen. Bedienungsanleitung gründlich lesen. Steuerrichtungstest mit dem Sender durchführen. Den Flug-Akku laden. 10 Die Flugsteuerungen und den Sender nach Bedarf anpassen. Fluggerät vollständig zusammenbauen. 11 Reichweitentest mit dem Funksystem durchführen. Den Flug-Akku (nach dem vollständigen Laden) im Fluggerät montieren. -
Seite 5: Schalterbelegung Von Safe Select
Schalterbelegung von SAFE Select Die SAFE Select-Technologie kann einfach jedem offenen Schalter (2 oder 3 Position) auf dem Sender zugewiesen werden. Diese neue Funktion gibt Ihnen die Flexibilität, die Technologie während des Flugs zu aktivieren oder zu deaktivieren. WICHTIG: Vor dem Zuweisen des gewünschten Schalters sicherstellen, dass der Verfahrweg für diesen Kanal auf 100 % in beide Richtungen eingestellt ist und das Modus 1 und 2 Sender Querruder, Höhenruder, Seitenruder und Gaspedal alle auf hoher Geschwindigkeit... -
Seite 6: Montage Der Tragfl Äche
Zusammenbau des Modells Fortsetzung Montage des Seitenleitwerks 1. Den Seitenruder-Servostecker an der Verlängerung im Rumpf mit der Kennzeichnung RUDD anschließen. Den überstehenden Servo-Draht in den Rumpf führen. 2. Das Seitenleitwerk in den Schlitz in Höhenleitwerk und Rumpf drücken und sicherstellen, dass die Drähte nicht eingeklemmt werden. 3. -
Seite 7: Klappen
Klappen Biegen der Klappen-Aufhängungen Um sicherzustellen, dass die Klappen den vollen Verfahrweg ohne Bindung an den Aufhängungen zurücklegen, muss das Klappenmaterial durch Biegen des Materials von Hand gelöst werden. 1. Die Klappe bei ausgeschaltetem Empfänger vorsichtig von Hand nach unten biegen, bis ein Widerstand zu spüren ist. -
Seite 8: Akkumontage Und Geschwindigkeitsregler-Aktivierung
Akkumontage und Geschwindigkeitsregler-Aktivierung Wahl des Akkus Wir empfehlen einen 22,2 V 3300-3800mAh30C 6S LiPo-Akku mit EC5-Stecker für den Standardbetrieb. Wird ein anderer Akku verwendet, dann sollte dieser in Leistung, Abmessungen und Gewicht ähnlich sein, damit er in den Rumpf passt. Immer darauf achten, dass das Modell mit dem gewählten Akku am empfohlenen CG ausbalanciert ist. -
Seite 9: Sender Und Empfänger Bindung / Ein- Und Ausschalten Safe Select
Sender und Empfänger Bindung / Ein- und Ausschalten SAFE Select Dieses Produkt erfordert einen zugelassenen Spektrum DSM2/DSMX kompatiblen Bindungssequenz für das Einschalten von SAFE Select Sender. Eine vollständige Liste der zugelassenen Sender ist unter www.bindnfl y. com zu fi nden.Das Flugzeug verfügt über eine optionale SAFE Select-Funktion, die durch das Binden auf eine nachstehend beschriebene spezifi... -
Seite 10: Zentrieren Der Steuerung
Zentrieren der Steuerung Nach dem Montieren und Einrichten des Senders überprüfen, ob die Steuerfl ächen zentriert sind. Sind die Steuerfl ächen nicht zentriert, die Steuerfl ächen durch Ausrichten des Gestänges mechanisch zentrieren. Ist ein Ausrichten erforderlich, den Gabelkopf auf dem Gestänge drehen, um die Länge des Gestänges zwischen dem Servoarm und dem Steuerhorn zu verändern. -
Seite 11: Flugtipps Und Reparaturen
Flugtipps und Reparaturen Vor der Wahl des Flugstandorts die örtlichen Gesetze und Verordnungen Das Fluggerät in den Wind drehen und die Gaszufuhr verringern. Das Fahrwerk und die Klappen ausfahren. Die Klappen sorgen dafür, dass das Fluggerät auf konsultieren. eine kontrollierbare Landegeschwindigkeit verlangsamt, während gleichzeitig Reichweitentest für das Funksystem durchführen der Auftrieb beibehalten wird. -
Seite 12: Motorwartung
Motorwartung ACHTUNG: Immer den Flug-Akku trennen, ehe Wartungsarbeiten an einem der Stromversorgungskomponenten durchgeführt werden. Zerlegen Die Tragfl äche wurde in der Abbildung zur Verdeutlichung entfernt. Es ist möglich zu den Stromversorgungskomponenten zu gelangen, ohne die Tragfl äche entfernen zu müssen. 1. -
Seite 13: Leitfaden Zur Problemlösung As3X
Leitfaden zur Problemlösung AS3X Problem Mögliche Ursache Lösung Beschädigter Propeller oder Spinner Ersetzen Sie den Propeller oder Spinner Wuchten Sie den Propeller. Für mehr Informationen sehen Sie bitte John Redmanns Propeller Propeller nicht gewuchtet Balancing Video unter www.horizonhobby.com Motorvibrationen Ersetzen Sie alle Teile und ziehen Befestigungen wie benötigt an Schwingungen Empfänger lose Richten Sie den Empfänger im Rumpf aus und befestigen Sie ihn... -
Seite 14: Ersatzteile
Problem Mögliche Ursache Lösung Beschädigung von Ruder, Steuerruderhorn, Beschädigte Teile austauschen oder reparieren und Steuerungen anpassen Anlenkgestänge oder Servo Gestänge beschädigt oder Verbindungen locker Richtiges Modell neu an den Sender binden oder im Sender wählen Sender ist nicht ordnungsgemäß gebunden, oder das Ruder bewegt sich nicht Richtiges Modell neu an den Sender binden oder im Sender wählen falsche Modell wurde gewählt... -
Seite 15: Haftungsbeschränkung
Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Garantiezeitraum Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen... - Seite 16 ©2018 Horizon Hobby, LLC. E-Flite, Plug-N-Play, Bind-N-Fly, BNF, the BNF logo, DSM, DSM2, DSMX, AirWare, EC5, AS3X, SAFE, the SAFE logo and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
