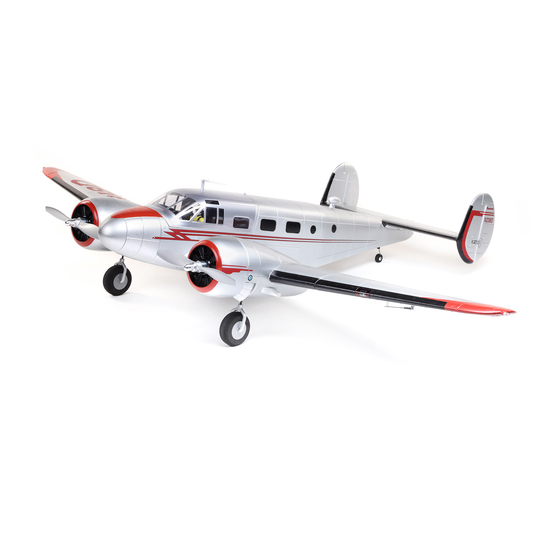

Beechcraft D18 1.5m
Scan the QR code and select the Manuals and Support quick links from the
product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite
die Quicklinks Handbücher und Unterstützung, um die aktuellsten
Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support
sur la page du produit pour obtenir les informations les plus récentes sur
le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto
EFL106250
EFL106275
dalla pagina del prodotto per le informazioni manuali più aggiornate.

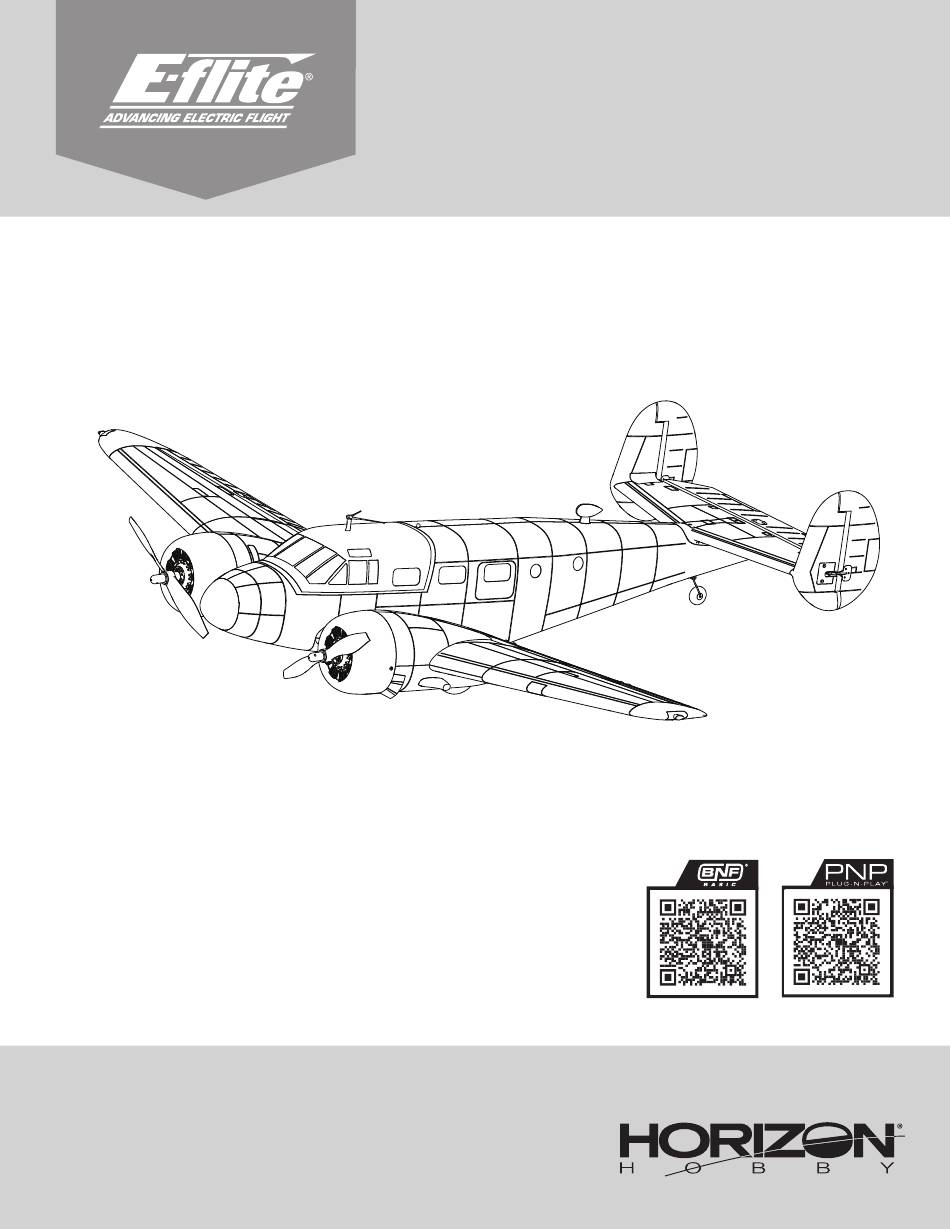

Instruction Manual
Bedienungsanleitung
Manuel d'utilisation
Manuale di Istruzioni
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Horizon Hobby E-flite Beechcraft D18 1.5m
Inhaltszusammenfassung für Horizon Hobby E-flite Beechcraft D18 1.5m
- Seite 1 Beechcraft D18 1.5m Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
-
Seite 2: Sicherheitshinweise Und Warnungen
WARNUNG VOR GEFÄLSCHTEN PRODUKTEN: Sollten Sie jemals eine Spektrum Komponente ersetzen wollen, kaufen Sie die benötigten Ersatzteile immer bei Horizon Hobby oder einem von Horizon Hobby autorisierten Händler, um sicherzugehen, dass Sie beste Spektrum Qualität erhalten. Horizon Hobby, LLC lehnt jedwede Haftung, Garantie und Serviceleistung in Bezug auf, aber nicht ausschließlich für, Kompatibilitäts- und Leistungsansprüche von gefälschten Produkten oder Produkten,... -
Seite 3: Inhaltsverzeichnis
Enthaltene/Empfohlene Ausrüstung Spezifikationen 1504 mm (59,2 Zoll) Motoren: (2) 3226 Außenläufer-Motor; 930 kV, 14-polig (SPMXAM1700B) Geschwindigkeitsregler: Avian Dual Bürstenloser 40 A-Geschwindigkeitsregler 3-4S (SPMXAE0240A) Servos: 14 g Sub-Micro-Servo: 140mm Leitung (SPMSA382) Querruder: (2) Seitenruder: (1) Höhenruder: (1) Ohne Akku: 1858 g (65,5 oz) Klappen: (2) Mit 4S 4000 mAh Akku. -
Seite 4: Zusammenbau Des Modells
Zusammenbau des Modells WARNUNG: Führen Sie diesen und andere Ausrüstungstests nicht ohne Einschalten der Gasabschaltung durch. Ein unbeabsichtigtes Starten des Motors könnte andernfalls schwere Personen- oder Sachschäden verursachen. Montage der Tragfläche 1. Die Tragfläche in der Öffnung auf der Unterseite des Rumpfs ausrichten und einführen. - Seite 5 Montage des Hecks Höhenruder-Steuerhorn 1. Den Gabelkopf am Höhenrudergestänge am äußersten Loch des Höhenruder- Steuerhorns (A) befestigen und das Halterungsrohr über den Gabelkopf Halterungsrohr schieben. 2. Den Heckabschnitt mit dem Rumpf ausrichten und den Mitnehmerbolzen (B) vom Seitenruder-Gestänge in den Schlitz im Umlenkhebel (C) einstecken. Gestänge Gabelkopf 3.
-
Seite 6: Senderkonfiguration
Senderkonfiguration WARNUNG: Aktivieren Sie die Gasabschaltungsfunktion. Aktivieren Sie Computergestützte Senderkonfiguration immer die Gasabschaltung, bevor Sie sich dem Flugzeug nähern. Die gesamte Senderprogrammierung mit einem leeren ACRO-Modell (eine WICHTIG: Nach dem Einrichten des Modells immer den Sender und Empfänger Zurücksetzung des Modells durchführen) beginnen, dann das Modell benennen. erneut binden, um die gewünschten Failsafe-Positionen einzurichten. -
Seite 7: Differenzialschub
Differenzialschub Beechcraft D18 ist mit Differenzialschub ausgerüstet. Wenn das Seitenruder sich zu drehen, um die Richtungskontrolle aufrechtzuerhalten auch wenn das Gas aktiviert wird erhöht ein Motor die Geschwindigkeit und der andere verringert sie, sich im Leerlauf befindet. um mit Gierkontrolle zu unterstützen. So werden Handhabung am Boden, Start und Wenn die Trimmung auf ihre Position eingestellt ist, empfehlen wir Ihnen, die Landung unterstützt. -
Seite 8: Montage Des Akkus Und Aktivierung Des Geschwindigkeitsreglers
Montage des Akkus und Aktivierung des Geschwindigkeitsreglers Wahl des Akkus Wir empfehlen den Spektrum 4000 mA 14,8V 4S 30C LiPo-Akku (SPMX40004S30). Siehe Optionale Teileliste zu weiteren geeigneten Akkus. Wird ein anderer als die aufgeführten Akkus verwendet, dann sollte der Akku in Leistung, Abmessungen und Gewicht dem Spektrum Li-Po-Akkupack entsprechen, damit er in den Rumpf passt. -
Seite 9: Binden
Binden Allgemeine Tipps zur Bindung • Der mitgelieferte Empfänger wurde speziell für den Betrieb dieses Fluggeräts • Nach erfolgter Bindung behält der Empfänger seine Bindungseinstellungen programmiert. Nach dem Austausch des Empfängers sind die Anweisungen für den Empfänger bei, bis eine neue Bindung erfolgt. zur ordnungsgemäßen Einrichtung dem Empfängerhandbuch zu entnehmen. -
Seite 10: Schalterbelegung Von Safe ® Select Bnf
Schalterbelegung von SAFE Select BNF ® Stick Inputs [Hebeleingaben] Zuweisen eines Schalters Schalten Sie den Sender ein. Sobald SAFE Select aktiviert ist, können Sie sich dafür entscheiden, Vollzeit im Schalten Sie das Fluggerät ein. SAFE-Modus zu fliegen, oder einen Schalter zuweisen. Jeder Schalter auf jedem Beide Hebel des Senders in die unteren inneren Ecken halten und den Kanal zwischen 5 und 9 lässt sich auf Ihrem Sender verwenden. -
Seite 11: Integrierte Geschwindigkeitsregler-Telemetrie
Integrierte Geschwindigkeitsregler-Telemetrie BNF: Dieses Flugzeug ist im Geschwindigkeitsregler und Empfänger mit Telemetrie-Konfiguration Telemetrie-Technologie ausgestattet, die Informationen wie Motordrehzahl, 1. Beginnen Sie mit dem an den Empfänger gebundenen Sender. Spannung, Motorstrom, Gaseinstellung (%) und FET-Temperatur (Geschwindigkeitsregler) liefern kann. 2. Schalten Sie den Sender ein. PNP: Der Geschwindigkeitsregler in diesem Flugzeug ist in der Lage, 3. -
Seite 12: As3X-Kontrolle Lenktest
AS3X-Kontrolle Lenktest Dieser Test stellt sicher, dass das AS3X -Steuersystem ordnungsgemäß ® Flugzeug bewegung AS3X Reaktion funktioniert. Das Flugzeug zusammenbauen und Sender am Empfänger binden, ehe dieser Test durchgeführt wird. 1. Gashebel bis kurz über 25 % heben, dann Gashebel senken, um die AS3X- Technologie zu aktivieren. -
Seite 13: Horn- Und Servoarm-Einstellungen
Horn- und Servoarm-Einstellungen Die Tabelle rechts zeigt die werkseitigen Einstellungen der Steuerhörner und Steuerhörner Servoarme Servoarme. Das Fluggerät mit den Werkseinstellungen fliegen, ehe Änderungen vorgenommen werden. Nach dem Flug können die Gestängepositionen für die gewünschte Steuerreaktion angepasst werden. Siehe Tabelle rechts. Höhenruder More control throw Less control throw... -
Seite 14: Der Schwerpunkt (Cg)
Der Schwerpunkt (CG) Die CG-Position wird von der Panel-Linie an der Flügelverbindung gemessen, wo Mittelteil und Außentragfläche zusammentreffen. Diese CG-Position wurde mit dem empfohlenen 4S 4000mAh-Akku (SPMX40004S30) bestimmt. Prüfen Sie den Schwerpunkt bei umgedrehtem Modell und eingezogenem Fahrwerk. Den Akku bei Bedarf nach vorn oder hinten ausrichten, um den korrekten Schwerpunkt zu erreichen. -
Seite 15: Trimmung Während Des Fluges
Trimmung während des Fluges Das Fluggerät beim ersten Flug für Horizontalflug mit Gashebel auf 80-100%, 3 Sekunden mit eingefahrenen Klappen und eingefahrenem Fahrwerk trimmen (DIES WIRD ENTFERNT). Zum Erreichen des geraden Horizontalflugs des Fluggeräts kleine Trimmkorrekturen mit den Trimmschaltern des Senders vornehmen.. -
Seite 16: Motorwartung
Motorwartung ACHTUNG: Vor der Motorwartung immer den Flugakku trennen. Zerlegen 1. Spinner (A), Propeller (B), 4 Schrauben (M3 x 8mm Maschinenschrauben) (C) und Propeller-Adapter (D) von der Motorwelle entfernen. 2. 2 Schrauben (2 x 6mm Blechschrauben) (E), 1 Schraube (2 x 24mm Blechschraube) am Boden der Zylinder der Motorattrappe (F) entfernen, sowie die Haube (G). -
Seite 17: As3X Fehlerbehebung
AS3X Fehlerbehebung Problem Mögliche Ursache Lösung Beschädigter Propeller oder Spinner Propeller oder Spinner ersetzen Propeller ausbalancieren. Zu weiteren Informationen das Video von John Redman zum Propeller im Ungleichgewicht Ausbalancieren des Propellers unter www.horizonhobby.com ansehen Motorvibrationen Bauteile ersetzen oder alle Bauteile korrekt ausrichten und Befestiger festziehen, je nach Bedarf Oszillation Loser Empfänger Empfänger im Rumpf ausrichten und sichern... -
Seite 18: Ersatzteile
Problem Mögliche Ursache Lösung Schaden an Steueroberfläche, Steuerhorn, Gestänge oder Beschädigte Bauteile ersetzen oder reparieren und Steuerungen anpassen Servo Kabel beschädigt oder Verbindungen locker Prüfung der Kabel und Verbindungen durchführen, nach Bedarf verbinden oder ersetzen Steueroberfläche Sender ist nicht korrekt gebunden oder das falsche Erneut binden oder korrektes Flugzeug im Sender wählen bewegt sich nicht Flugzeug wurde gewählt... -
Seite 19: Haftungsbeschränkung
Garantiezeitraum Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den Fähigkeiten. -
Seite 20: Contact Information
Sales 800-338-4639 Horizon Technischer Service service@horizonhobby.de Hanskampring 9 European Union D 22885 Barsbüttel, Germany Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Garantie und Service Kontaktinformationen Land des Kauf Horizon Hobby Telefon/E-mail Adresse Adresse Horizon Technischer Service service@horizonhobby.de Hanskampring 9 Europäische Union... - Seite 21 E-flite, Avian, Plug-N-Play, Bind-N-Fly, BNF, the BNF logo, DSM, DSM2, DSMX, Spektrum AirWare, IC3, IC5, AS3X, SAFE, the SAFE logo, the Smart Technology logo, ModelMatch, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
