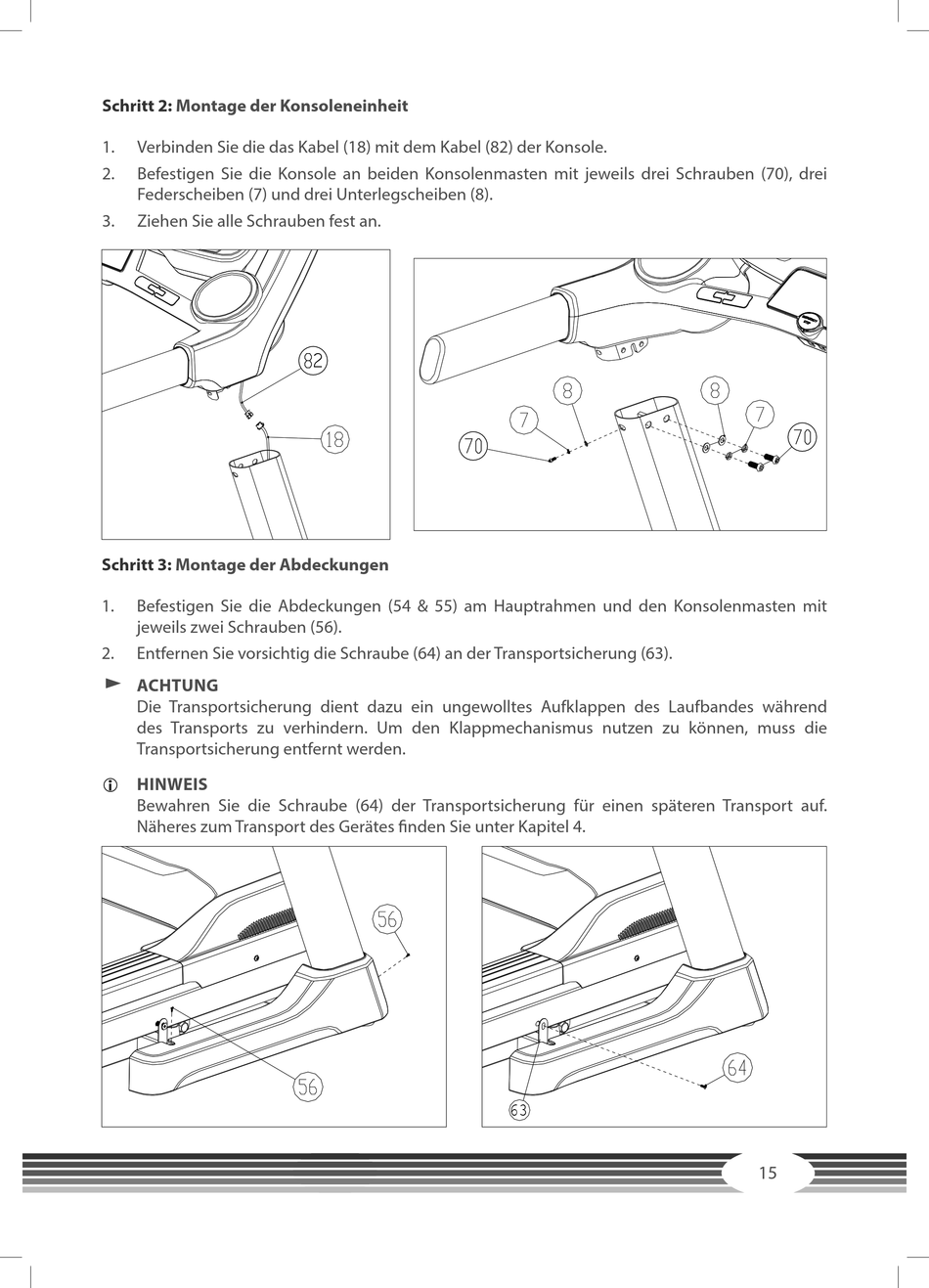

CARDIOSTRONG TX20 Montage- Und Bedienungsanleitung Seite 15

Schritt 2: Montage der Konsoleneinheit
1. Verbinden Sie die das Kabel (18) mit dem Kabel (82) der Konsole.
2. Befestigen Sie die Konsole an beiden Konsolenmasten mit jeweils drei Schrauben (70), drei
Federscheiben (7) und drei Unterlegscheiben (8).
3. Ziehen Sie alle Schrauben fest an.
Schritt 3: Montage der Abdeckungen
1. Befestigen Sie die Abdeckungen (54 & 55) am Hauptrahmen und den Konsolenmasten mit
jeweils zwei Schrauben (56).
2. Entfernen Sie vorsichtig die Schraube (64) an der Transportsicherung (63).
࣑ ACHTUNG
Die Transportsicherung dient dazu ein ungewolltes Aufklappen des Laufbandes während
des Transports zu verhindern. Um den Klappmechanismus nutzen zu können, muss die
Transportsicherung entfernt werden.
HINWEIS
L
Bewahren Sie die Schraube (64) der Transportsicherung für einen späteren Transport auf.
Näheres zum Transport des Gerätes finden Sie unter Kapitel 4.
