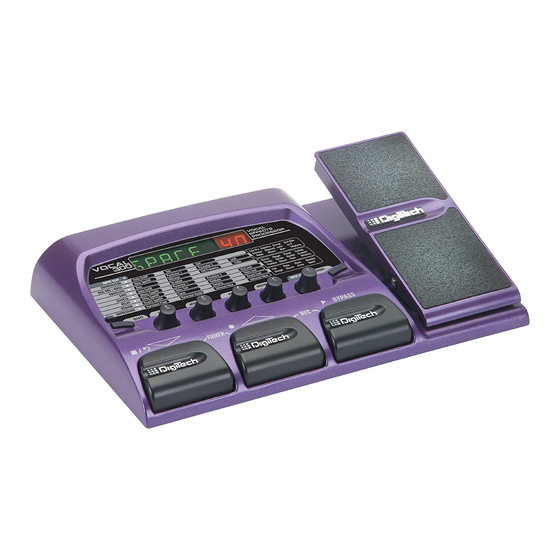

DigiTech vocal 300 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. DigiTech Anleitungen
  4. Effekt-Pedale
  5. vocal 300
  6. Bedienungsanleitung

DigiTech vocal 300 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DigiTech vocal 300

Inhaltszusammenfassung für DigiTech vocal 300

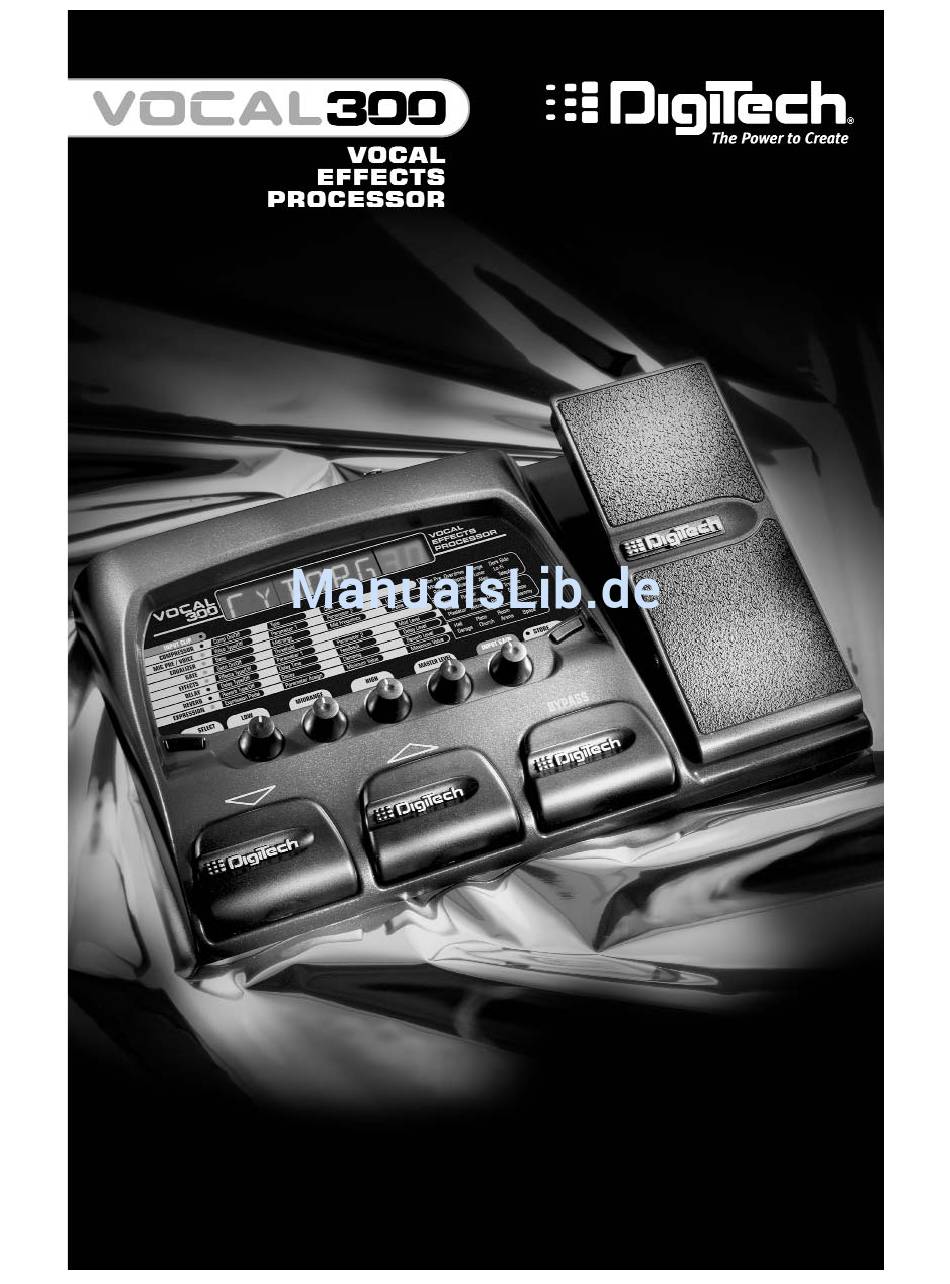

  • Seite 1 Bedienungshandbuch...
  • Seite 2 President of Harman Music Group 8760 S. Sandy Parkway Sandy, Utah 84070, USA Datum: Oktober 10, 2001 Europäische Kontaktadresse: Ihr örtliches DigiTech Sales und Service Büro oder Harman Music Group 8760 South Sandy Parkway Sandy, Utah 84070 USA Fon: (801) 566-8800...

  • Seite 3: Inhaltsverzeichnis

    Kompressor ....8 Vocal 300 anschließen ... .2 Mic Pre/Voice ....8 Mono-Betrieb .

  • Seite 5: Einleitung

    Einleitung Die Ausstattung und Funktionen des reglerbasierten Matrix-Editiersystems Ihres Vocal 300 sind absolut anwenderfreundlich. Um sich mit dem Vocal 300 besser vertraut zu machen, sollten Sie ihn vor sich aufbauen und dieses Bedienungshandbuch durchlesen. Lieferumfang Zusätzlich zu diesem Bedienungshandbuch wird der Vocal 300 mit folgenden Teilen ausgeliefert: 1.

  • Seite 6: Rückseite

    Kabel an (wird bei Verwendung eines 1/4” Mono TS Steckers zu einem 1/4” Mono Ausgang). 6. 1/8” HEADPHONE-Ausgang - Schließen Sie an diese Buchse Ihre Stereo-Kopfhörer an. 7. POWER-Buchse - Schließen Sie an diese Buchse nur das DigiTech PS0913B Netzteil an. Vocal 300 anschließen Sie können den Vocal 300 auf verschiedene Arten anschließen.

  • Seite 7: Stereo-Betrieb

    6. Drehen Sie die Pan-Regler bei den gewählten Mischerkanälen jeweils ganz nach links und rechts. 7. Singen Sie und drehen Sie den INPUT GAIN-Regler des Vocal 300 langsam auf, bis die INPUT CLIP LED bei den stärksten Signalen aufleuchtet. 8. Schieben Sie den Masterfader des Mischers langsam nach oben.

  • Seite 8: Modi Und Funktionen

    MASTER Modi und Funktionen Performance-Modus Nach dem Einschalten des Vocal 300 ist der Performance-Modus vorgewählt. SELECT-Taste - Schaltet in den Edit-Modus. Mit jedem weiteren Druck auf diese Taste gehen Sie zur jeweils nächsten Effektreihe der Matrix. Halten Sie diese Taste gedrückt, um zum Performance-Modus zurückzukehren.

  • Seite 9: Edit-Modus

    Anmerkung: Mit der SELECT -Taste brechen Sie das Store-Verfahren ab. Bypass-Modus Sie können den Vocal 300 auf Bypass schalten, damit nur ein unbearbeitetes Signal hörbar ist. Um den Vocal 300 zu umgehen, verfahren Sie wie folgt: 1. Drücken Sie den BYPASS-Fußschalter. Auf dem Display wird die Meldung Bypass angezeigt.

  • Seite 10: Expressionpedal

    Bypass-Modus gewählt war. Expressionpedal Parameter zuordnen Der Vocal 300 verfügt über ein integriertes Expressionpedal. Mit dem Expressionpedal lassen sich viele Effektparameter des BP200 in Echtzeit steuern. Um dem Expressionpedal einen Parameter zuzuordnen, gehen Sie wie folgt vor: 1.Wählen Sie ein User oder Factory Preset.

  • Seite 11: V-Switch/Pedalkalibrierung

    2. Halten Sie die SELECT-Taste gedrückt, während Sie die Verbindung zum Netzteil wieder herstellen. 3.Wenn die Meldung reset? angezeigt wird, lassen Sie die Taste los und drücken Sie die STORE-Taste. Es wird die Meldung reset angezeigt und der Vocal 300 wird zurückgesetzt. 4. Kalibrieren Sie das Expressionpedal (siehe vorigen Abschnitt).

  • Seite 12: Effekte Und Parameter

    Effekte und Parameter Signalweg Compressor Input Level Mic Pre / Voice Equalizer Volume Volume Noise Gate Effects Delay Reverb Pedal - Pre Pedal - Post Compressor Mit dem Kompressor-Modul steuern Sie die Dynamik variierender Signalstärken. On/Off - Drehen Sie den LOW-Regler, um den Effekt ein- und auszuschalten. Type - Drehen Sie den MIDRANGE-Regler, um den zu verwendenden Kompressionstyp - Low, Medium oder High - zu wählen.

  • Seite 13: Noise Gate

    Charakter Param 1 Display Param 2 Display gain de ess Grunge Gain De-Esser breath Dark Side Breath nicht belegt size growl Monster Size Growl size Chipmunk Size nicht belegt range Lunar Range nicht belegt gain subfrq Lo-Fi Gain Sub Frequency range edge Robot...

  • Seite 14: Mod-Parameter

    Anschluss an diese Anleitungen). Mod Level - Drehen Sie den MASTER LEVEL-Regler, um den Effektpegel zu steuern. Anmerkung: Sie können immer nur jeweils einen Effekt dieser Reihe einsetzen. Mod-Parameter Effekt Parameter 1 Parameter 2 Mod Level Chorus Speed Depth wet level Flanger Speed Depth...

  • Seite 15: Anhang

    Anhang Preset-Liste Nummer Preset Name Display Name Nummer Preset Name Display Name vocdly wizard 1/41 Vocal Delay 21/61 Wizard monster tubdly 2/42 Monster 22/62 Warm Tube Delay slapbk dstrem 3/43 50's Slapback Delay 23/63 Distorted Tremolo grunge karoke 4/44 Grunge Vocal 24/64 Karaoke Delay thickn...
  • Seite 16 Fon (801) 566-8800 FAX (801) 566-7005 Internationaler Vertrieb 8760 S. Sandy Parkway, Sandy, Utah 84070 Fon (801) 566-8800 FAX (801) 566-7005 DigiTech und Vocal 300 sind Warenzeichen der Harman Music Group Inc. Copyright the Harman Music Group Gedruckt in den USA 10/2001...
