WICHTIGE SICHERHEITSHINWEISE ELEKTROMAGNETISCHE KOMPATIBILITÄT Dieses Gerät entspricht den technischen Daten, die in der Konfor- mitätserklärung aufgeführt sind. Der Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädlichen Interferenzen erzeugen. • Dieses Gerät muss empfangene Interferenzen verkraften können, einschließlich Störungen, die möglicherweise den Betrieb auf uner- Die obigen, international anerkannten Symbole sollen wünschte Weise beeinflussen.
Seite 3
KUNDENHINWEIS (FALLS IHR GERÄT MIT EINEM NETZKABEL AUSGERÜSTET IST): WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. VORSICHT: DAS GERÄT IST NICHT VON DER STROMVERSORGUNG GE- TRENNT, WENN DER SCHALTER AUF OFF STEHT. Die Adern des Netzkabels sind wie folgt farblich gekennzeichnet: GRÜN und GELB –...
Seite 4
WARNUNGEN ZU IHREM SCHUTZ BEWAHREN SIE DIE ANLEITUNGEN GUT AUF. BEACHTEN SIE ALLE WARNUNGEN. BEFOLGEN SIE ALLE ANWEISUNGEN. VERWENDEN SIE ZUR REINIGUNG NUR EIN TROCKENES TUCH. BLOCKIEREN SIE NICHT DIE BELÜFTUNGSÖFFNUNGEN. GEHEN SIE BEI DER INSTALLATION NACH DEN ANWEISUNGEN DES HERSTELLERS VOR. INSTALLIEREN SIE DAS GERÄT NICHT IN DER NÄHE VON WÄRMEQUELLEN WIE HEIZKÖRPERN, WÄRMEKLAPPEN, ÖFEN ODER ANDEREN GERÄTEN (INKLUSIVE VERSTÄRKER), DIE WÄRME ERZEUGEN.
Seite 5
STROM EIN/AUS SCHALTER: Bei Produkten die über einen Ein/Aus Schalter verfügen, beachten Wollen Sie dieses Produkt entsorgen, ent- Sie, dass das Ausschalten das Gerät nicht vom Netz trennt. sorgen Sie es nicht mit Ihrem gewöhnli- chen Haushaltsmüll. Es gibt eine spezielle STROMZUFUHR UNTERBRECHEN: Sammelstelle, um elektronische Geräte Sobald das Gerät in einem Rack eingebaut ist oder es anderweitig...
Setup 2 – Effektschleife des Verstärkers Gerätemerkmale 38-40 Setup 3 – MP3/Aux Eingang+ Anwendung des JamMan Solo Loopers Das Wählen eines Speicherplatzes Erstellen einer Loop (PDL Tempo LED ist aus) 13 Erstellen einer Loop mit Einzähler (PDL Tempo LED ist an)

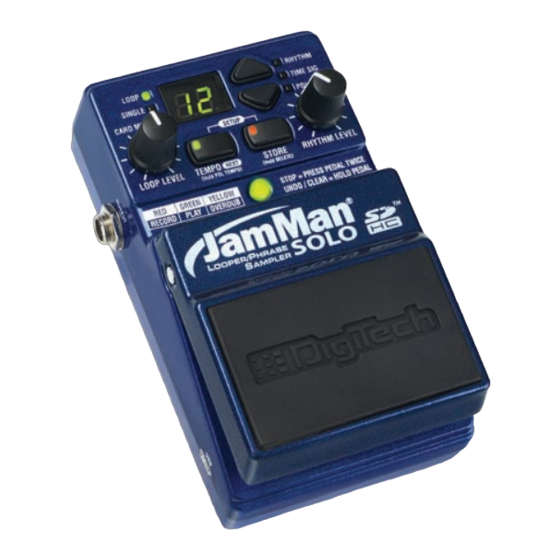

Gitarristen und Bassisten designed, die einen vollausgestatteten Looper in einem kompakten Gerät suchen. Der JamMan Solo bietet 99 interne Speicherplätze, die bis 35 Minuten Aufnahmekapazität bieten. Mit einer Erweiterung durch eine SD Speicherkarte erhalten sie weitere 99 Speicherplätze und erweitern ihre Aufnahmezeit bei Maximalausbau auf 16 Stunden! Der JamMan Solo bietet ihnen des weiteren eine USB Verbindungsmöglichkeit zu ihrem Computer.
Beschreibung der Regler 1. Card Memory LED Diese rot leuchtende LED, leuchtet sobald sie Loops von der optionalen SD Karte aufrufen. Sollte diese LED aus sein verwenden sie Loops die im internen Speicher liegen. 2. Single LED Diese gelb leuchtende LED zeigt ihnen an, dass der Speicher auf Wiedergabe eingestellt ist, sobald die Play Funktion aktiviert wurde.
Seite 10
6. Loop Auswahl Tasten Die Loop Auswahl Tasten können dazu verwendet werden, um verschiedene Loop Speicherplätze anzuwählen, und Optionen im Setup Menü auszuwählen. 7. Rhythmus LED Diese rot leuchtende LED wird leuchten, wenn sie das Percussionelement auswählen, das ihnen hilft „in time“ aufzu- nehmen und zu spielen.
Seite 11
10. Pedal Tempo LED Diese rote LED leuchtet wenn der Pedal Tempo Modus aktiviert ist. In diesem Modus kann jeder Loopspei- cherplatz ein eigens Tempo haben, das durch tappen des Fussschalters eingestellt werden kann. Wie man den Pedal Tempo Modus einstellt lesen sie bitte in der betreffenden Sektion weiter hinten in dieser Bedienungsanleitung.
Seite 12
(undo/redo). Indem sie dieses Pedal zweimal schnell drücken, stop- pen sie die Wiedergabe. 17. USB Buchse Der 5-pin Mini-B USB Anschluss ermöglicht ihnen einen PC oder Mac an den Looper anzuschliessen, und sodurch Loops zu archivieren, indem sie die JamManagerTM Loop Librarian Software, kostenlos bei www.digitech.com herunterladen.
Seite 13
18. Tempo Knopf Mit diesem Knopf können sie durch mehrmaliges (rhythmisches) drücken, ein neues Tempo dem anliegenden Loopspeicherplatz zuordnen, oder ändern. Der erste Schlag des Taktes wird durch einen roten Puls der LED angezeigt, die weiteren Impulse sind grün. Sodurch wissen sie auch optisch immer wo die „eins“ im Takt ist. Sollte das Temp in einer existierenden (und gespeicherten Loop) verändert werden, bleibt die Tonhöhe der Musik vorhanden.
Seite 14
19. Ausgangsbuchse Schliessen sie hier ihren JamMan an einem Gitarrenver- stärker, einem Mixerkanal, oder an einem Kopfhörer an. 20. Loop Lautstärke Dieser Regler steuert die Lautstärke der aufgenomme- nen Loop/Phrase.
Seite 15
Zugriff auf den SD Karten Port. 22. SD Speicherkarten Port Der JamMan® Solo akzeptiert SD/SDHC Speicxherkarten um seinen Speicher zu vergrössern. Neue Karten sollten vor Verwendung formatiert werden. Der JamMan Solo besitzt ein interne 35 minütige Speicherkapazität. Kartengrösse Speicherkapazität 3 Stunden...
Setup 1 – Verstärker Eingang Schließen Sie hier Ihr Instrument am JamMan Schließen Sie den Ausgang des JamMan an den Eingang Schließen Sie hier den Ihres Verstärkers an. optionalen FS3X Fußschalter an.
Setup 2 - Effektschleife des Verstärkers Schließen Sie den Effekt Send am JamMan Eingang an. Schließen Sie Ihr Schließen Sie den Effekt instrument am Return am JamMan Verstärkereingang Ausgang an.
Setup 3 – MP3/Aux Eingang Schließen sie Ihren Kopfhörer an den Ausgang des JamMan an. Schließen Sie Ihren CD/MP3 Player am Aux Eingang des JamMan an. Anmerkung: Alle Audiosignale die am Aux Eingang aufgenommen werden, werden zu einem Monosignal zusammengefasst.
Der JamMan® Solo wurde so entworfen dass er einfach und übersichtlich, ohne grosse Vorbereitung zu bedienen ist. Die nun folgenden Sektionen erläutern die verschiedenen Anwendungsarten. Der JamMan Solo besitzt einen internen Speicher mit insgesamt 35 Minuten Aufnahmekapazität. Dieser Speicher kann mittels einer optionalen SD/SDHC Speicherkarte erweitert werden, sodass ihr JamMan Solo eine Aufnahmekapazität von bis zu 16 Stunden erhält.
Erstellen einer Loop (PDL Tempo LED ist aus) Haben Sie Ihre Aufnahme Wählen Sie einen leeren beendet, leuchtet die Loop LED Speicherplatz mit den grün. Die Store Taste leuchtet Loop Select Tasten nun, um anzuzeigen, dass die (Loop und Single LEDs Phrase gespeichert werden sind aus) muss um Sie später aufzurufen.
Erstellen einer Loop mit Einzähler (PDL Tempo LED ist an) Lesen sie in der Sektion Pedal Tempo Modus nach um zu lernen wie man die Pedal Tempo Funktion beim JamMan Solo aktiviert. 1. Wählen sie einen leeren Speicherplatz mit den Loop Select Tasten (Loop und Single LEDs sind aus) 2.
4. Sobald die Aufnahme beendet ist, drücken sie das Pedal abermals um den Looppunkt zu setzen. Die aufgenommene Phrase wird sofort wiedergegeben. Sie müssen das Pedal zweimal kurz in rascher Abfolge drücken um die Wiedergabe zu stoppen. Haben sie ihre Aufnahme beendet, wird die Loop LED leuchten, um anzuzeigen, dass eine Loop aufgenommen wurde. Die LED des Store Knopfes leuchtet ausserdem, um anzuzeigen, dass die aufgenommene Phrase abgespeichert werden muss, will man sie später wieder aufrufen.
Seite 23
Drücken Sie das Pedal. Die Status LED leuchtet grün, und die Phrase wird wiedergegeben Drücken Sie erneut das Pedal und Wählen Sie ein Preset beginnen Sie mit dem Overdub. Die mit einer Loop oder ein Status LED leuchtet nun gelb, und leeres Preset.
Undo/Redo Overdubs Sie können ihren letzten Overdub ungeschehen machen, sollte der anliegende Speicherplatz nicht verändert worden sein. Im Falle dass sie ihre Meinung ändern können sie ihren letzten Overdub natürlich auch wieder herstellen. Das Löschen eines Overdubs Während die Loop läuft, halten sie das Pedal für etwa 2 Sekunden gedrückt. Dies wird ihren letzten Overdub löschen. Die Status LED wird während des Löschvorgangs gelb blinken.
Um Audio von einem MP3/CD Player aufzunehmen, befolgen sie diese Schritte: 1. Schliessen sie den Ausgang ihres MP3/CD Players an den AUX Eingang des JamMan Solo an. 2. Drücken sie nun Wiedergabe an ihrem MP3/CD Player. 3. Drücken sie nun das Pedal ihres JamMans, um die Aufnahme zu starten.
Das Abspeichern von Phrasen Immer wenn eine Veränderung einer Loop in einem Speicherplatz vorgenommen wurde (Rhythmus Typ, Tempo, Taktart, Aufnahme, Overdub etc), leuchtet die LED des Store Knopfes, um anzuzeigen, dass diese Veränderungen abgespeichert werden müssen, sollen sie nicht verloren gehen, wenn sie einen anderen Speicherplatz anwählen, oder den Looper ausschalten.
Das Kopieren einer Loop in einen anderen Speicherplatz Sollte die Meldung dF in der Anzeige erscheinen, bedeutet das dass der Speicher voll ist. Loops sollten archiviert werden, unter Verwendung des JamManagerTM librarian und dann gelöscht, um mehr Speicher für den JamMan freizugeben.
Taktart Der JamMan® Solo kann in verschiedenen Taktarten aufnehmen. Vom Werk her ist für eine leere Loop ein 4/4 Takt eingestellt. Um eine andere Taktart einzustellen folgen sie den unten aufgeführten Anweisungen. Die LED des Store Knopfes wird leuchten, sobald die Taktart verändert wird, sie können jedoch mit ihrer Aufnahme beginnen ohne zu diesem Zeitpunkt abzuspeichern.
Das Einstellen des Tempos einer Loop Bevor sie etwas einspielen, wollen sie eventuell das Tempo festlegen, das ihre Aufnahme haben soll. Indem sie ein Tempo einem neuen Speicherplatz zuordnen, lösen sie die Rhythmushilfe automatisch aus (sie müssen natürlich den Regler Rhythm Level aufgedreht haben).
Das Ändern des Tempos der Loop Haben sie eine Phrase aufgenommen und in einem Speicherplatz abgelegt, können sie die Geschwindigkeit der Wiedergabe verändern, ohne dabei die Tonhöhe zu verändern. Wenn sie diese Wiedergabegeschwindigkeit nun abspeichern, wird die vorherige Geschwindigkeit überschrieben. Um das Wiedergabetempo zu verändern folgen sie diesen Schritten: Um zum originalen Tempo Rufen Sie einen Speicherplatz...
Pedal Tempo Modus Die Pedal Tempo Funktion ermöglicht es Ihnen, ein Tempo einem Speicherplatz zuzuordnen ohne dass dabei ihre Hände ihr Instrument verlassen. Um diese Funktion nutzen zu können folgen sie diesen Schritten: 1. Drücken sie die Tempo und Store Tasten gleichzeitig um das Setup Menü aufzurufen. 2.
Seite 32
Die Funktion Pedal Tempo funktioniert natürlich nur bei unbelegten Speicherplätzen. Die Funktion kann nicht dazu verwendet werden, um bestehende Loops zu verändern (der Tempo Knopf muss zur Veränderung einer bestehenden Loop verwendet werden). Um die Pedal Tempo Funktion wieder zu deaktivieren, gehen sie ins Setup Menü...
Loops und Phrasen Jede Phrase die in den JamMan Solo eingespielt wird, kann auf zwei Arten wiedergegeben werden: entweder als durchgehende Loop oder eben als eine einmalige Wiedergabe. Der sogenannte „Single“ gibt die Aufnahme einmal in ihrer gesamten Länge wieder und stoppt dann. Alle Phrasen werden vom Werl her als Loops aufgenommen, wollen sie die Phrase aber nur einmal abspielen (wie zum Beispiel ein bei einem Playback) müssen sie das einstellen.
Seite 34
Rhythmus Typ Der JamMan® Solo besitzt 9 Rhythmus Instrumente die man als Metronom für seine Aufnahme verwenden kann. Diese Instrumente sind ein simples Metronom bis hin zu hochqualitativen Schlagzeugsamples als Richtlinie. Um diese Instrumente zu verändern befolgen sie diese Schritte: 1.
Seite 35
8. Sollte der Speicherplatz unbelegt gewesen sein, drücken sie das Pedal um mit einer Aufnahme zu beginnen. Sollte der Speicherplatz schon mit einer Loop besetzt sein, drücken sie das Pedal zweimal kurz nacheinander, um das Playback zu stoppen. Drücken sie dann die Taste Store zweimal um den Rhythmus Typ dem Speicherplatz zuzuordnen.
Das Löschen individueller Loop Phrasen Der JamMan® Solo verwendet sowohl einen internen, als auch einen externen Speicher der auf SD/SDHC Karten basiert. Loops können einzeln in diesen Speichereinheiten gelöscht werden, um Platz für neue Loops zu schaffen. Um eine Loop in einem dieser beiden Speichereinheiten zu löschen, folgen sie den nun aufgeführten Schritten: 1.
Seite 37
WARNUNG: Das Löschen einer Loop aus seinem Speicherplatz ist nicht wieder umkehrbar, alle Informationen gehen dabei verloren. Benutzen sie daher die Löschfunktion mit Bedacht. Anmerkung: Sollte der Fall eintreten, dass das Display kurzzeitig CP beim Schritt 4 zeigt, bedeutet das, dass die SD Karte sich in der „Locked“...
Das Löschen aller Loops (SD/SDHC Speicherkarte) Um alle Daten vom der optionalen SD/SDHC Karte zu löschen, bietet der JamMan Solo zwei Arten dies durchzuführen: Alle Loops zu löschen oder einfach die Karte neu zu formatieren. Der Löschvorgang löscht nur die Loops das Formatieren der Karte löscht die gesamte gespeicherte Information auf der Karte.
Der JamMan® Solo bietet ihnen 35 Minuten an interner Speicherkapazität. Sie können die Speichergrösse erweitern, indem sie eine optionale SD/SDHC Karte in den vorgesehenen Port der sich unter dem Pedal befindet, installieren. Der JamMan Solo akzeptiert SD/SDHC Karten mit einer Grösse von 32GB was über 16 Stunden an Aufnahmekapazität bedeutet.
Seite 40
Warnung: Stellen sie sicher, dass die SD Karte ganz in ihrem Port sitzt, bevor sie den Deckel wieder schließen, um Beschädigungen an der Karte zu vermeiden.
Das Formatieren einer SD Speicherkarte Es wird empfohlen, dass sie jede SD Karte die sie in den JamMan installieren mit der Formatierungsprozedur vor der Verwendung formatieren. Um eine SD/SDHC Karte zu formatieren, folgen sie diesen Schritten: 1. Halten sie den Store Knopf für ca 6 Sekunden lang gedrückt. Das Display meldet FO (Format Card) und der STORE Knopf fängt an zu blinken.
Der optionale FS3X Fussschalter Der optionale FS3X Fussschalter ermöglicht es ihnen verschieden Funktionen am JamMan fernzusteuern, ohne dass ihre Hände ihr Instrument verlassen müssen. Sie können Loops auswählen, Tempo und Stopp Funktionen fernsteuern. Up Schalter Down Schalter Mode Schalter Sollte der angewählte Loopspeicherplatz noch leer sein, können sie mit diesem Schalter das Tempo einstellen.
Multi Loop Wiedergabe mit dem FS3X Ein weiteres Leistungsmerkmal des JamMan® Solos ist verschiedene Loops während einer Darbietung aufzurufen mittels des optionalen FS3X Fussschalters. Durch diese Funktion können sie Vers, Intro und Refrain auf verschieden Loops verteilen und somit ein dynamisches Arrangement live erschaffen und aufs Publikum reagieren. Um ein Arrangement bestehend aus Vers/Refrain und Überleitung auf mehrere Loops zu verteilen, folgen sie diesen Schritten: 1.
Information zu diesem Thema zu erhalten, besuchen sie uns auf www.digitech.com Factory Reset Diese Prozedur bringt den JamMan Solo in seinen Auslieferungszustand zurück. Alle Loops die sie in den internen Speicher eingespielt haben, werden gelöscht und die 10 Loops die im JamMan bei der Auslieferung vorhanden waren, werden wieder reingeladen.
1. Halten sie den STORE Knopf gedrückt während sie den JamMan anschalten. 2. Sobald das Display „Fr“ meldet, lassen sie den STORE Knopf los, der nun blinkt. 3. Drücken sie nun den STORE abermals. Das Display meldet nun „r?“ was bedeutet, dass sie erneut gefragt werden, ob sie den Factory Reset durchführen wollen.
