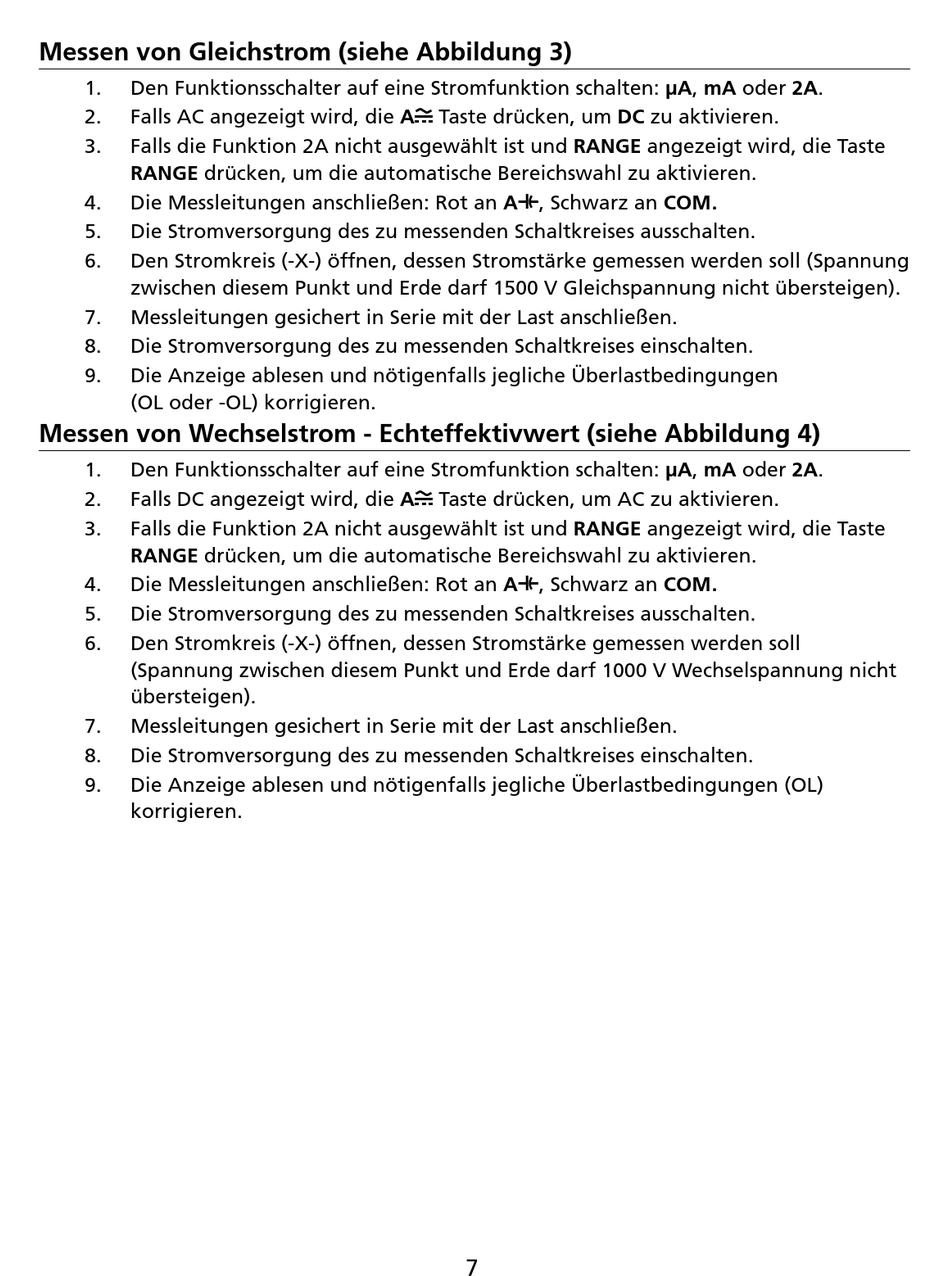

Messen von Gleichstrom (siehe Abbildung 3)

1. Den Funktionsschalter auf eine Stromfunktion schalten: μA, mA oder 2A.
2. Falls AC angezeigt wird, die A� Taste drücken, um DC zu aktivieren.
3. Falls die Funktion 2A nicht ausgewählt ist und RANGE angezeigt wird, die Taste
RANGE drücken, um die automatische Bereichswahl zu aktivieren.
4. Die Messleitungen anschließen: Rot an A�, Schwarz an COM
5. Die Stromversorgung des zu messenden Schaltkreises ausschalten.
6. Den Stromkreis (-X-) öffnen, dessen Stromstärke gemessen werden soll (Spannung
zwischen diesem Punkt und Erde darf 1500 V Gleichspannung nicht übersteigen).
7. Messleitungen gesichert in Serie mit der Last anschließen.
8. Die Stromversorgung des zu messenden Schaltkreises einschalten.
9. Die Anzeige ablesen und nötigenfalls jegliche Überlastbedingungen
(OL oder -OL) korrigieren.

Messen von Wechselstrom - Echteffektivwert (siehe Abbildung 4)

1. Den Funktionsschalter auf eine Stromfunktion schalten: μA, mA oder 2A.
2. Falls DC angezeigt wird, die A� Taste drücken, um AC zu aktivieren.
3. Falls die Funktion 2A nicht ausgewählt ist und RANGE angezeigt wird, die Taste
RANGE drücken, um die automatische Bereichswahl zu aktivieren.
4. Die Messleitungen anschließen: Rot an A�, Schwarz an COM
5. Die Stromversorgung des zu messenden Schaltkreises ausschalten.
6. Den Stromkreis (-X-) öffnen, dessen Stromstärke gemessen werden soll
(Spannung zwischen diesem Punkt und Erde darf 1000 V Wechselspannung nicht
übersteigen).
7. Messleitungen gesichert in Serie mit der Last anschließen.
8. Die Stromversorgung des zu messenden Schaltkreises einschalten.
9. Die Anzeige ablesen und nötigenfalls jegliche Überlastbedingungen (OL)
korrigieren.
