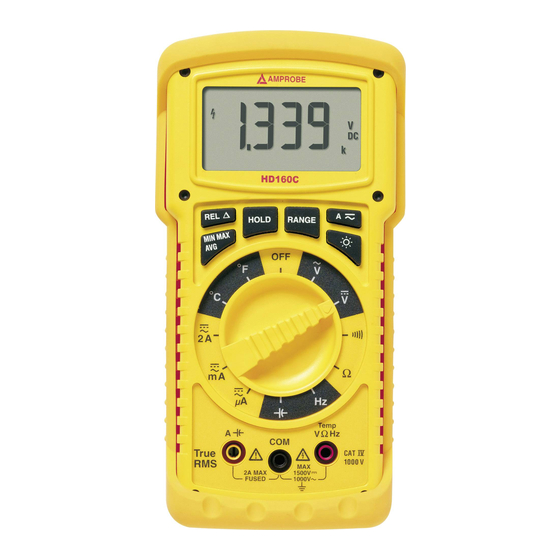

  • Seite 54 HD160C HD160C HOLD RANGE MIN MAX Temp 1000 V 2A MAX 1500V FUSED 1000V Beschreibung COM-Eingang - gemeinsamer oder Tiefpegel-Eingang für alle Messungen Strom- und Kapazitätseingang Funktions-/Bereichsauswahlschalter MIN MAX AVG-Taste (Niedrigst-, Höchst- und Mittelwert) REL-Taste (Relativ) Anzeige für schwache Batterie...
  • Seite 55 HD160C Heavy-Duty True-rms Digital Multimeter Inhalt Symbole ............................2 Einführung ..........................2 Warnungen und Sicherheitshinweise ..................2 Auspacken und Inhalt ......................3 Anzeigesymbole und akustische Symbole ................4 Überlastbedingung ........................4 Warnung „inkorrekter Eingang“ ....................4 Warnung „gefährliche Spannung“ ..................4 Akustischer Alarm ........................4 Analoge Balkenanzeige ......................5 Piepser und automatische Ausschaltung deaktivieren ............5 Messverfahren ..........................5...

  • Seite 56: Symbole

    IP-67-Anforderungen für Feuchtigkeits- und Staubbeständigkeit. Das HD160C hat seine internen Komponenten stoßfest montiert für Fallbeständigkeit. Das HD160C erfüllt die höchsten Sicherheitsanforderungen von CAT IV 1000 V (1500 V DC max.). Warnungen und Sicherheitshinweise Dieses Gerät ist zertifiziert gemäß EN61010-1 für Cat IV, 1000 V Wechselspannung/1500 V Gleichspannung und niedrigere Installationen.

  • Seite 57: Auspacken Und Inhalt

    Serviceanweisungen im Servicehandbuch zur Kathodenstrahlröhre nachschlagen. Auspacken und Inhalt Der Verpackungskarton sollte Folgendes enthalten: das HD160C Multimeter, ein Holster mit Magne-Grip-Aufhänger, ein Messleitungssatz mit Krokodilklemmen (1 schwarz, 1 rot), ein Temperaturadapter, eine Typ-K-Thermoelementsonde, eine 9 V Batterie (installiert), ein Sechskantschlüssel (im Holster untergebracht) sowie dieses Handbuch.

  • Seite 58: Anzeigesymbole Und Akustische Symbole

    Anzeigesymbole und akustische Symbole Warnung „gefährliche Spannung“ (zudem Doppelpiepston). Zeigt Eingangsspannungen größer 30 V Wechselspannung oder 60 V Gleichspannung an. Niedrige Batteriespannung Anzeiger für negative Polarität Überlastbedingung Eingangsüberlast (höchster Bereich bei automatischer Bereichswahl) wird durch OL oder -OL und einen Dauerton angezeigt. Die Messleitungen von der Messanordnung entfernen, da der Eingang außerhalb des Bereichs des Messgeräts liegt.

  • Seite 59: Analoge Balkenanzeige

    Analoge Balkenanzeige Die 41 Segmente aufweisende analoge Balkenanzeige zeigt den Prozentanteil des Bereichs an, auf den sich die angezeigte Messung bezieht. Das Nullsegment wird aktiviert, wenn das Messgerät eingeschaltet wird. Jedes Segment danach entspricht 2,5 % des Bereichs. Die Bereiche 400 mA, 40 MΩ und die Kapazitätsbereiche sind auf 16 Segmente begrenzt. Beispiel: ein 500 mV Eingang im 1 V Bereich (50 %) wird durch 21 Segmente (50 %) repräsentiert.

  • Seite 60: Messen Von Wechselspannung - Echteffektivwert (Siehe Abbildung 2)

    Die Anzeige ablesen und nötigenfalls jegliche Überlastbedingungen (OL) korrigieren. Echteffektivwertmessungen (True rms) Das Modell HD160C ist ein wechselstromgekoppeltes Effektivwert-Messgerät. Es misst den Echteffektivwert verzerrter Wechselspannung oder von Stromsignalen. Die Spitzenfaktor- Behandlung ist in Tabelle 1 ersichtlich. Der Spitzenfaktor ist die Spitzenspannung dividiert durch die Effektivwertspannung.

  • Seite 61: Messen Von Gleichstrom (Siehe Abbildung 3)

    Messen von Gleichstrom (siehe Abbildung 3) Den Funktionsschalter auf eine Stromfunktion schalten: µA, mA oder 2A. Falls AC angezeigt wird, die AC Taste drücken, um DC zu aktivieren. Falls die Funktion 2A nicht ausgewählt ist und RANGE angezeigt wird, die Taste RANGE drücken, um die automatische Bereichswahl zu aktivieren.

  • Seite 62: Durchgangsprüfung (Siehe Abbildung 5)

    Durchgangsprüfung (siehe Abbildung 5) Den Funktionsschalter auf R einstellen. Temp Die Messleitungen anschließen: Rot an VΩ , Schwarz an COM. Die Stromversorgung des zu messenden Schaltkreises ausschalten. Alle Kondensatoren entladen, die die Messung beeinflussen könnten. Die Messleitungen über dem Widerstand anlegen. Auf den Ton achten, der Durchgang (<...

  • Seite 63: Messen Von Kapazität (Siehe Abbildung 7)

    Adapters an die Polarität des Thermoelements anpassen. Den TEMP-Adapter an die Eingänge Temp VΩHz und COM anschließen. Hinweis: Das HD160C ist mit allen Typ-K-Thermoelementen kompatibel. Das im Lieferumfang des Messgeräts enthaltene Typ-K-Knopfthermoelement ist nicht für den Kontakt mit Flüssigkeiten oder elektrischen Stromkreisen vorgesehen.

  • Seite 64: Tastenfunktionen

    Tastenfunktionen Das Modell HD160C ist mit der branchenweit führenden Digi-Glo TM - Taste Hintergrund- beleuchtung Hintergrundbeleuchtung ausgestattet. Diese Taste schaltet die Hintergrundbeleuchtung ein bzw. aus. Um Batteriestrom zu sparen, wird die Hintergrundbeleuchtung nach 60 Sekunden Inaktivität automatisch ausgeschaltet. AC DC ModeDC Jedes Drücken schaltet zwischen Wechselstrommodus (AC) und...

  • Seite 65: Min Max Avg

    Taste MAX MIN AVG drücken und gedrückt halten, während das Messgerät eingeschaltet wird. Sicherheitsmessleitungen Die mit dem HD160C Messgerät gelieferten Messleitungen verfügen über Sicherheitsbananenstecker zur Vermeidung von Stromschlag, falls die Stecker während einer Messung versehentlich aus dem Messgerät ausgezogen werden. Jeder Satz von Messleitungen enthält ein Paar Gewinde-Krokodilklemmen für sichere Anbringung der...

  • Seite 66: Spezifikationen

    NMRR: > 60 dB bei 50 Hz oder 60 Hz Sicherung: F 2 A/1500 V Sicherung (8 mm x 65 mm), Überlastschutz: 1500 V DC oder 1000 V AC eff. I.R. 30 kA – Amprobe p/n FP700 Überspannungsschutz: 12 kV Impuls (1,2 µS/50 µS) Stromversorgung: Standard-9-V-Batterie, NEDA 1604, gemäß...

  • Seite 67: Ac Strom Effektivwert

    2 A (Bereichswahl automatisch/manuell) ± (3,0 % MW +5 Stellen) auf 400 ηF bis 40 µF Bereichen Auflösung: 0,01 µA in 100 µA Bereich Prüfspannung: < 1 V Genauigkeit: Prüffrequenz: 1,3 Hz auf 40 ηF bis 40 µF Bereichen; 100 µA-Bereich; ± (0,5 % MW +10 Stellen) 0,7 Hz auf 400 µF Bereich 1000 µA bis 400 m A Bereiche: ±...

  • Seite 68: Wartung Und Reparatur

    Wartung und Reparatur Wenn ein Fehlverhalten während des Betriebs des Messgeräts vermutet wird, sollten die folgenden Schritte durchgeführt werden, um die Ursache des Problems genau zu bestimmen: Die Batterien prüfen. Die Bedienungsanleitungen studieren, um mögliche Fehler bei der Bedienung zu erkennen. Die Prüfspitzen auf unterbrochene oder intermittierend aussetzende Verbindung untersuchen und testen.

  • Seite 69: Reparaturinformationen

    finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe Test Tools Service-Center (Adresse siehe weiter unten) zur Reparatur oder zum Umtausch eingesendet werden. Reparatur oder Austausch - ausserhalb der Garantieperiode - USA und Kanada Für Reparaturen außerhalb der Garantie in den Vereinigten Staaten und in Kanada werden die Geräte...
