Optionen
2 Ausblasdüse
Zur kostengünstigen Umluftheizung in Hallen, in denen
der Komfortanspruch vergleichsweise gering ist, ist das
TopVent
TG Gerät auch mit einer einfachen Ausblasdüse
®
erhältlich. Der Ausblaswinkel der Luft ist nicht regulierbar.
Das Gerät eignet sich beispielsweise zum Einsatz in
Hochregallagern.
Die Ausblasdüse ersetzt den Drallluftverteiler Air-Injector.
Die Außenabmessungen des Gerätes bleiben unverändert.
Das Gewicht verringert sich:
■
Größe 6:
– 15 kg
■
Größe 9:
– 21 kg

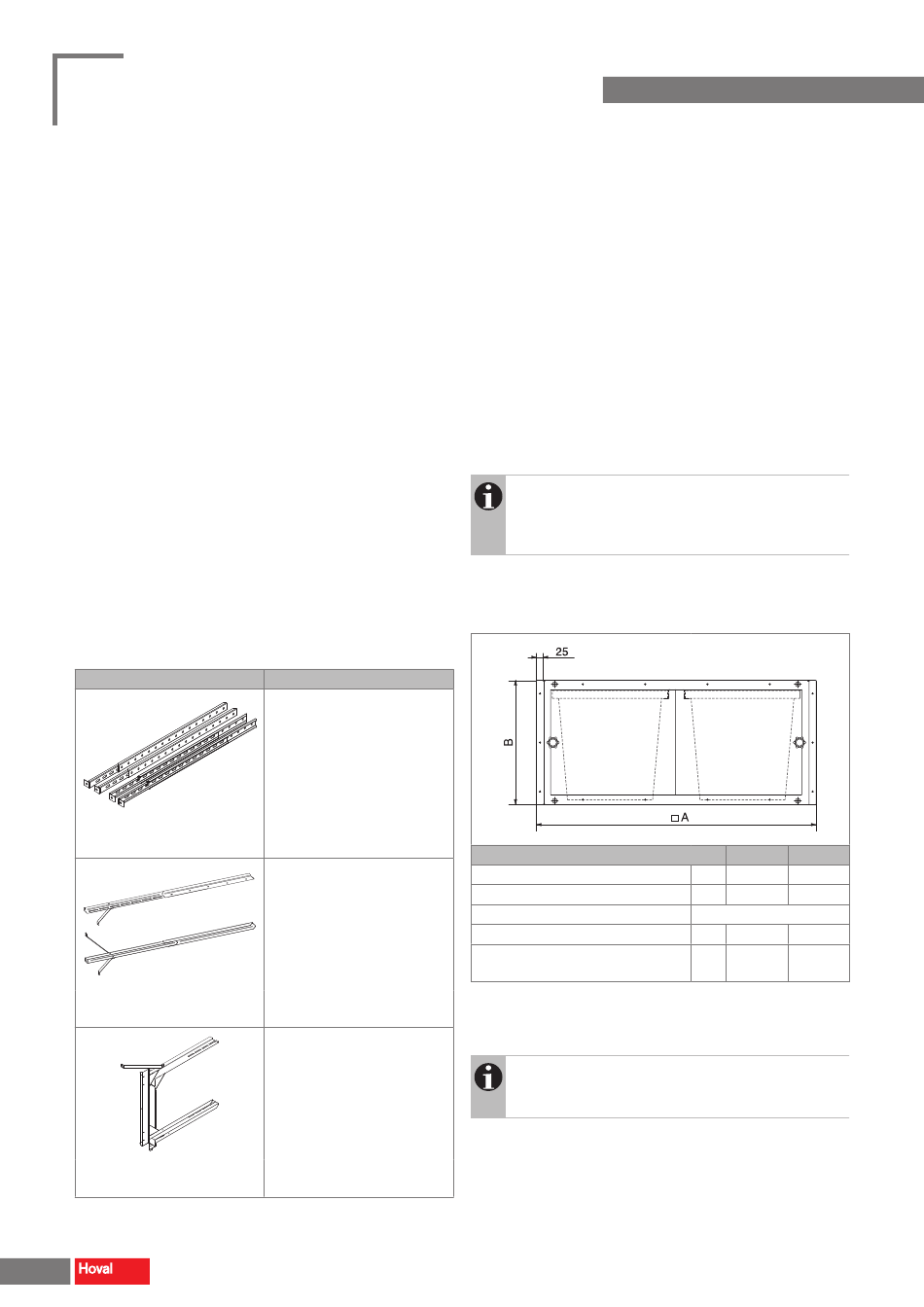

3 Aufhängeset
Zur einfachen Montage der Geräte sind Aufhängesets
(komplett mit Schrauben und Muttern) erhältlich.
Verwendung
Deckenmontage
TopVent
®
TG / MG
Deckenmontage
TopVent
®
GV
Wandmontage
TopVent
®
GV
Bild E1: Aufhängesets
42
Beschreibung
aus Aluzink-Stahlblech
■
höhenverstellbar bis 1300 mm
■
aus verzinktem Stahlblech
■
höhenverstellbar bis 1650 mm
■
aus verzinktem Stahlblech
■
schwarz lackiert
■
verstellbar für Wandabstände:
■
400...640 mm (GV-3)
420...560 mm (GV-5)
4 Luftfilterung
Hoval empfiehlt, TopVent
®
TG Geräte aus Hygienegründen
immer mit einem Filter auszurüsten.
4.1 Filterkasten
Zur Filterung der Umluft kann ein Filterkasten mit 2 Taschen-
filtern installiert werden. Die modulare Konstruktion aus
Aluzink-Blech mit 2 Schiebe türen ermöglicht ein einfaches
Auswechseln der Filter.
Hinweis
Berücksichtigen Sie bei der Planung, dass vor der
Schiebetüre genügend Platz zum Wechseln der Filter
vorhanden sein muss.
Zur automatischen Filterüberwachung ist ein Differenz-
druckwächter installiert. Dieser zeigt an, wenn die Filter
gereinigt oder ausgetauscht werden müssen.
Größe
A
B
Filterklasse
Gewicht
Werkseinstellung der
Differenzdruckwächter
Tabelle E4: Technische Daten Filterkasten
Hinweis
TopVent
MG Zuluftgeräte sind standardmäßig mit
®
einem Filterkasten ausgerüstet.
Ausblasdüse
6
9
mm
900
1100
mm
400
400
ISO Coarse 60 % (G4)
kg
20
24
Pa
180
180
